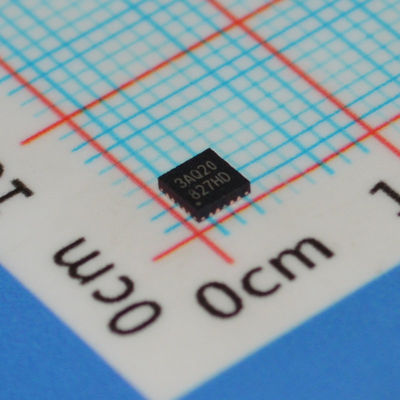

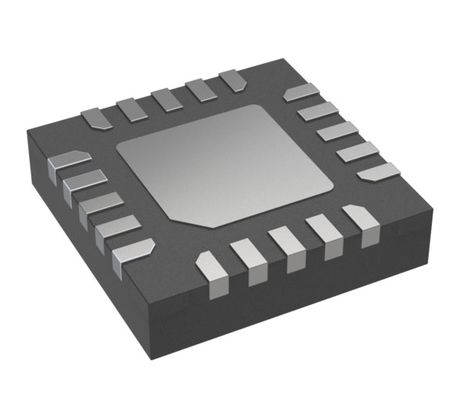

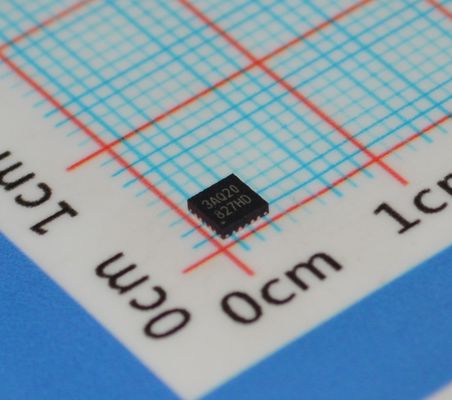

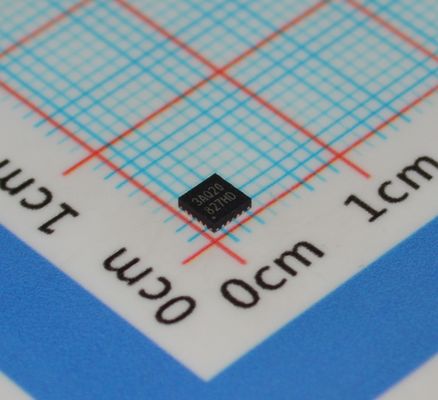

N76E003AQ20 MCU dựa trên 8051 20MHz với 18KB Flash 1KB SRAM ADC 12-Bit 16 PWM UART/SPI/I²C Hoạt động 2.4V-5.5V trong Gói TSSOP 20 Chân

N76E003AQ20 MCU dựa trên 8051 20MHz với 18KB Flash 1KB SRAM ADC 12-Bit 16 PWM UART/SPI/I²C Hoạt động 2.4V-5.5V trong Gói TSSOP 20-Pin

TÍNH NĂNG
CPU:
Thiết kế tĩnh hoàn toàn, vi điều khiển CMOS 8-bit hiệu suất cao dựa trên 1T 8051.

Bộ hướng dẫn hoàn toàn tương thích với MCS-51.

Khả năng ngắt 4 mức ưu tiên.

Hai con trỏ dữ liệu (DPTRs).

Hoạt động:
Điện áp cung cấp rộng từ 2.4V đến 5.5V.

Tần số hoạt động rộng lên đến 16 MHz

Cấp nhiệt độ công nghiệp: -40and#39;C đến +105℃C

Bộ nhớ:
APROM lên đến 18K Bytes cho Mã người dùng.

LDROM có thể cấu hình 4K/3K/2K/1K/0K Bytes, cung cấp sự linh hoạt cho người dùng phát triển Mã khởi động.

Bộ nhớ Flash tích lũy với các trang 128 Bytes mỗi trang.

Tích hợp Lập trình trong ứng dụng (lAP).

Khóa mã để bảo mật.
RAM trên chip 256 Bytes.

RAM phụ trợ trên chip 768 Bytes (XRAM) được truy cập bằng lệnh MOVX.

Một Timer 2 16-bit với mô-đun chụp đầu vào ba kênh và có thể chọn 9 chân đầu vào.

Một Timer 3 tự nạp lại 16-bit, có thể là nguồn xung nhịp tốc độ baud của UART

Một ngắt bộ đếm PWM 16-bit cho bộ hẹn giờ.
Một Watchdog Timer (WDT) có thể lập trình được, được đồng hồ hóa bởi nguồn nội bộ 10 kHz chuyên dụng.

Một Self Wake-up Timer (WKT) chuyên dụng để tự thức dậy theo thời gian để giảm chế độ nguồn.
Hai cổng UART song công hoàn toàn với phát hiện lỗi khung và nhận dạng địa chỉ tự động. Các chân TXD và RXD của UART0 có thể trao đổi qua phần mềm.

Một cổng SPl với chế độ master và slave, lên đến 8 Mbps khi xung nhịp hệ thống là 16 MHz.
Một bus iand#39;C với chế độ master và slave, tốc độ dữ liệu lên đến 400 kbps.

Ba cặp, sáu kênh đầu ra bộ điều biến độ rộng xung (PWM), có thể chọn 10 chân đầu ra, độ phân giải lên đến 16-bit, với các chế độ khác nhau và chức năng Phanh lỗi để điều khiển động cơ.

Tám kênh ngắt chân, chia sẻ cho tất cả các cổng l/0, với cấu hình khác nhau của phát hiện cạnh/mức.

Một ADC 12-bit, tốc độ chuyển đổi lên đến 500 ksps, được kích hoạt bằng phần cứng và so sánh kết quả chuyển đổi tạo điều kiện cho việc điều khiển động cơ.

Quản lý năng lượng:
Hai chế độ giảm nguồn: chế độ chờ và chế độ Tắt nguồn.

Giám sát nguồn:
Phát hiện sụt áp (BOD) với chế độ nguồn thấp có sẵn, lựa chọn 4 cấp, tùy chọn ngắt hoặc đặt lại.

Đặt lại khi bật nguồn (POR)

Khả năng miễn nhiễm ESD và EFT mạnh mẽ.

Công cụ phát triển:
Trình gỡ lỗi trên chip Nuvoton (OCD) với môi trường phát triển KElLandquot;andquot;.

Trình lập trình trong mạch Nuvoton (lCP).
Lập trình trong hệ thống Nuvoton (ISP) qua UART

Mô tả

N76E003 là một loại flash nhúng, vi điều khiển 8-bit hiệu suất cao dựa trên 1T 8051. Bộ hướng dẫn hoàn toàn tương thích với 80C51 tiêu chuẩn và hiệu suất được nâng cao.

N76E003 chứa APROM chính lên đến 18K Bytes, trong đó chứa nội dung của Mã người dùng. N76E003 Flash hỗ trợ chức năng Lập trình trong ứng dụng (lAP), cho phép cập nhật chương trình cơ sở trên chip. lAP cũng cho phép cấu hình bất kỳ khối mảng Mã người dùng nào để sử dụng làm bộ nhớ dữ liệu không khả biến, được ghi bởi lAP và đọc bằng lệnh lAP hoặc MOVC. Có một Flash bổ sung được gọi là LDROM, trong đó Mã khởi động thường trú để thực hiện Lập trình trong hệ thống (lSP). Kích thước LDROM có thể cấu hình với tối đa 4K Bytes. Để tạo điều kiện cho việc lập trình và xác minh, Flash cho phép được lập trình và đọc bằng điện tử bằng Trình ghi song song hoặc Lập trình trong mạch (lCP). Sau khi mã được xác nhận, người dùng có thể khóa mã để bảo mật.

N76E003 cung cấp các thiết bị ngoại vi phong phú bao gồm 256 Bytes SRAM, 768 Bytes RAM phụ trợ (XRAM), Lên đến 18 l/0 đa năng, hai Timer/Bộ đếm 0/1 16-bit, một Watchdog Timer (wDT), một Self Wake-up Timer (WKT), một Timer3 tự nạp lại 16-bit cho mục đích chung hoặc bộ tạo tốc độ baud, hai UART với phát hiện lỗi khung và nhận dạng địa chỉ tự động, một SPl, một land#39;C, năm kênh đầu ra PWM nâng cao, ngắt chân chia sẻ tám kênh cho tất cả l0 và một ADC 12-bit. Các thiết bị ngoại vi được trang bị 18 nguồn với khả năng ngắt 4 cấp ưu tiên.

N76E003 được trang bị ba nguồn xung nhịp và hỗ trợ chuyển đổi nhanh chóng qua phần mềm. Ba nguồn xung nhịp bao gồm đầu vào xung nhịp bên ngoài, bộ dao động nội bộ 10 kHz và một bộ dao động chính xác nội bộ 16 MHz được cắt tỉa tại nhà máy đến +1% ở nhiệt độ phòng. N76E003 cung cấp khả năng phát hiện giám sát nguồn bổ sung như đặt lại khi bật nguồn và phát hiện sụt áp 4 cấp, giúp ổn định trình tự bật/tắt nguồn để thiết kế hệ thống có độ tin cậy cao.

Hoạt động của vi điều khiển N76E003 tiêu thụ rất ít điện năng với hai chế độ nguồn kinh tế để giảm tiêu thụ điện năng - Chế độ chờ và Chế độ tắt nguồn, có thể chọn bằng phần mềm. Chế độ chờ tắt xung nhịp CPU nhưng cho phép tiếp tục hoạt động của thiết bị ngoại vi. Chế độ tắt nguồn dừng toàn bộ xung nhịp hệ thống để tiêu thụ điện năng tối thiểu. Xung nhịp hệ thống của N76E003 cũng có thể được làm chậm bằng bộ chia xung nhịp phần mềm, cho phép linh hoạt giữa hiệu suất thực thi và tiêu thụ điện năng.

Với lõi CPU hiệu suất cao và các thiết bị ngoại vi được thiết kế tốt, N76E003 có lợi để đáp ứng mục đích chung, thiết bị gia dụng hoặc thành tựu hệ thống điều khiển động cơ.
