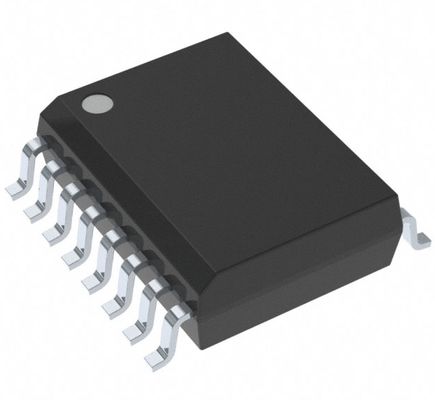

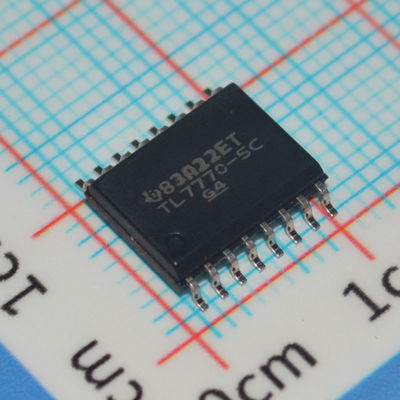

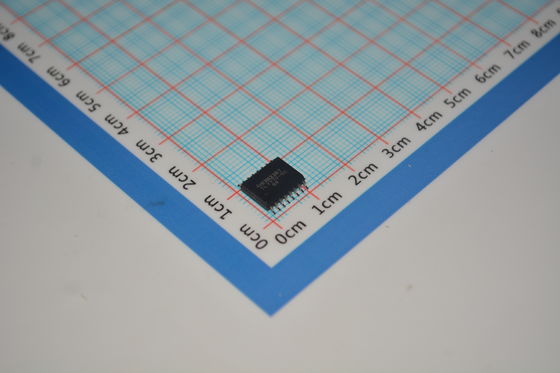

TL7770-5CDWR Độ chính xác cao (± 2%) 5V Monitor điện áp với thiết lập lại bằng tay Điện áp thấp (40μA) Khởi động lại điện và 200ms trì hoãn trong gói SOIC-8

TL7770-5CDWR Độ chính xác cao (± 2%) 5V Monitor điện áp với thiết lập lại bằng tay Điện áp thấp (40μA) Khởi động lại điện và 200ms trì hoãn trong gói SOIC-8

Đặc điểm

Máy phát điện bật lại

Tái thiết lập tự động sau khi điện áp giảm

Reset được xác định khi VCC vượt quá 1 V

Phạm vi điện áp cung cấp rộng. . . 3,5V đến 18V

Kích thước quá điện áp và dưới điện áp chính xác

Điện lượng đầu ra tối đa 250 mA cho cổng SCR

Động cơ cổng SCR hoạt động thấp 2-mA để bảo vệ chống kích hoạt sai

Phụ lục điện áp được bù đắp nhiệt độ

Các đầu ra đặt lại đúng và bổ sung

Thời gian xung đầu ra có thể điều chỉnh bên ngoài

Ứng dụng

Hệ thống điều khiển và tự động hóa công nghiệp

Điện tử ô tô

Hệ thống máy tính và máy chủ

Điện tử tiêu dùng và thiết bị thông minh

An ninh và hệ thống quan trọng

Mô tả

TL7770 là một hệ thống giám sát mạch tích hợp được thiết kế để sử dụng như một bộ điều khiển thiết lập lại trong hệ thống cung cấp điện vi tính và vi xử lý.Thiết bị này có hai giám sát điện áp cung cấp độc lập theo dõi các nguồn cung cấp cho tình trạng quá điện áp và dưới điện áp tại các đầu cuối VSO và VSU, tương ứng. Khi VCC đạt được điện áp tối thiểu là 1 V trong quá trình khởi động, đầu ra RESET trở nên hoạt động (thấp). Khi VCC tiếp cận 3,5 V, chức năng trì hoãn thời gian được kích hoạt,khóa RESET và RESET hoạt động (cao và thấp), tương ứng) trong một thời gian chậm trễ (td) sau khi điện áp hệ thống đạt mức bình thường. Trên VCC = 3,5 V, việc giảm RESIN kích hoạt chức năng trì hoãn thời gian trong các mức điện áp hệ thống bình thường.Để đảm bảo rằng hệ thống máy vi tính đã thiết lập lại, các đầu ra vẫn hoạt động cho đến khi điện áp tại VSU vượt quá giá trị ngưỡng, VIT +, cho một thời gian bị trì hoãn được xác định bởi một bộ tụ thời gian bên ngoài như sau: td 20 103 dung lượng

Trong đó td bằng giây và dung lượng bằng farad.

Vòng mạch phát hiện quá điện áp có thể được lập trình cho một loạt các thiết kế. Trong một tình trạng quá điện áp, một bộ điều chỉnh được điều khiển bằng silicon nội bộ (SCR) được kích hoạt,cung cấp dòng điện tức thời đỉnh 250 mA và dòng điện liên tục 25 mA cho đầu cuối ổ cổng SCR, có thể điều khiển một cổng SCR dòng điện cao bên ngoài hoặc một mạch cảnh báo quá điện áp.

Dòng TL7770C được đặc trưng cho hoạt động từ 0 °C đến 70 °C. Dòng TL7770I được đặc trưng cho hoạt động từ ± 40 °C đến 85 °C.

Thông tin

Hình vẽ

Ưu điểm của chúng ta:

• Các sản phẩm chất lượng cao --- các dịch vụ của chúng tôi là 100% mới và ban đầu, ROHS
• Giá cạnh tranh --- kênh mua tốt với giá tốt.
• Dịch vụ chuyên nghiệp --- kiểm tra chất lượng nghiêm ngặt trước khi vận chuyển, và dịch vụ sau bán hàng hoàn hảo sau khi mua.
• Đồ tồn kho đầy đủ --- Với sự hỗ trợ của đội ngũ mua hàng mạnh mẽ của chúng tôi,
• Giao hàng nhanh --- chúng tôi sẽ gửi hàng trong vòng 1-3 ngày làm việc sau khi thanh toán được xác nhận.

chắc chắn đáp ứng nhu cầu của bạn cho tất cả các loại thành phần.^_^


Danh sách sản phẩm
Cung cấp một loạt các thành phần điện tử, đầy đủ các chất bán dẫn, hoạt động và thụ động thành phần. Chúng tôi có thể giúp bạn để có được tất cả cho bom của PCB, trong một từ, bạn có thể có được một giải pháp dừng lại ở đây,


Các đề nghị bao gồm:
mạch tích hợp, bộ nhớ IC, Diode, Transistor, Capacitor, Resistor, Varistor, Fuse, Trimmer and Potentiometer, Transformer, Battery, Cable, Relay, Switch, Connector, Terminal Block,Crystal and Oscillator, Inductor, Sensor, Transformer, IGBT Driver, LED,LCD, Convertor, PCB (Bảng mạch in),PCBA (Đội PCB)

Nhãn hiệu mạnh mẽ:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, vv
