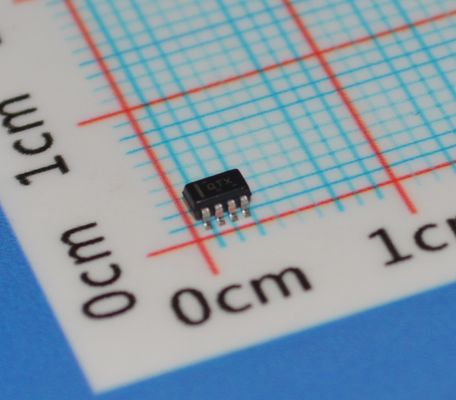

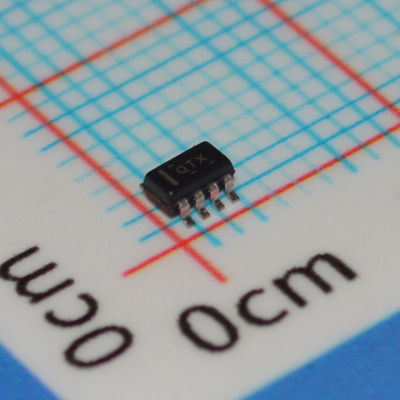

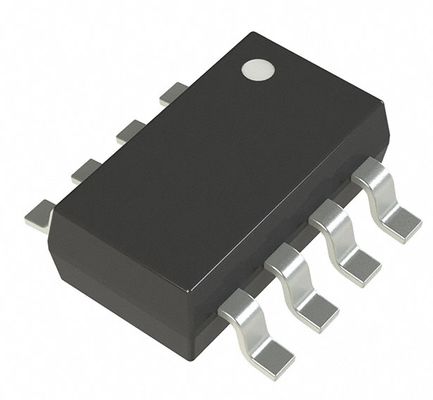

TPS62120DCNR Bộ chuyển đổi hạ áp 3.3V 1.5A với hiệu suất 95% 3.1-17V Chế độ tiết kiệm điện đầu vào Chu kỳ hoạt động 100% Bù bên trong Khởi động mềm và Tắt máy do nhiệt trong Gói SOT-23

TPS62120DCNR Bộ chuyển đổi hạ áp 3.3V 1.5A với hiệu suất 95% Đầu vào 3.1-17V Chế độ tiết kiệm điện 100% Chu kỳ hoạt động Bù bên trong Khởi động mềm và Tắt nhiệt trong Gói SOT-23

andnbsp;

Tính năng

andbull; Dải điện áp đầu vào rộng: 2 V đến 15 V 1

andbull; Hiệu suất lên đến 96%

andbull; Chế độ tiết kiệm điện với Dòng điện tĩnh 11-andmicro;A

andbull; Dòng điện đầu ra 75 mA

andbull; Dải điện áp đầu ra: 1.2 V đến 5.5 V

andbull; Tần số chuyển mạch lên đến 800 kHz

andbull; Bộ chuyển đổi đồng bộ, Không có bộ chỉnh lưu bên ngoài

andbull; Điện áp gợn đầu ra thấp

andbull; Chu kỳ hoạt động 100% để giảm thiểu sụt áp

andbull; Gói SOT 8 chân nhỏ (TPS62120) và Gói DFN 6 chân 2 mm andtimes; 2 mm (TPS62122)

andbull; Khởi động mềm bên trong

andbull; Đầu ra Power Good Open Drain (TPS62120)

andbull; Đầu ra Open-Drain để xả đầu ra (TPS62120)

andbull; Ngưỡng UVLO tăng 2.5-V và giảm 1.85-V

andnbsp;

Ứng dụng

andbull; Ứng dụng RF công suất thấp

andbull; Bộ vi xử lý siêu tiết kiệm điện

andbull; Thu hoạch năng lượng

andbull; Đo lường công nghiệp

andnbsp;

Mô tả

Thiết bị TPS6212x là bộ chuyển đổi DC-DC hạ áp đồng bộ hiệu quả cao được tối ưu hóa cho các ứng dụng công suất thấp. Thiết bị hỗ trợ dòng điện đầu ra lên đến 75 mA và cho phép sử dụng các cuộn cảm và tụ điện bên ngoài nhỏ.

Dải điện áp đầu vào hoạt động rộng từ 2 V đến 15 V hỗ trợ thu hoạch năng lượng, pin và cũng như các ứng dụng chạy bằng đường dây 9 V hoặc 12 V.

Với sơ đồ điều khiển trễ tiên tiến, bộ chuyển đổi cung cấp hoạt động ở chế độ tiết kiệm điện. Ở tải nhẹ, bộ chuyển đổi hoạt động ở chế độ điều chế tần số xung (PFM) và tự động chuyển sang chế độ điều chế độ rộng xung (PWM) ở dòng tải cao hơn. Chế độ tiết kiệm điện duy trì hiệu suất cao trên toàn bộ dải dòng tải. Sơ đồ điều khiển trễ được tối ưu hóa để giảm điện áp gợn đầu ra ở chế độ PFM nhằm giảm thiểu tiếng ồn đầu ra. Thiết bị chỉ tiêu thụ dòng điện tĩnh 10 andmicro;A từ VIN trong hoạt động ở chế độ PFM.

Ở chế độ tắt, thiết bị bị tắt.

Đầu ra power good open-drain có sẵn trong TPS62120 và cho biết khi điện áp đầu ra được điều chỉnh.

TPS62120 có chân SGND bổ sung được kết nối với GND trong chế độ tắt. Đầu ra này có thể được sử dụng để xả tụ điện đầu ra.

TPS6212x hoạt động trong dải nhiệt độ không khí tự do từ andndash;40anddeg;C đến 85anddeg;C. TPS62120 có sẵn trong gói SOT-23 8 chân nhỏ và TPS62122 trong gói DFN 6 chân 2 mm andtimes; 2mm.
