Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | Máy phát vòng lặp dòng 4-20mA,Máy phát kích thích cảm biến RTD,Máy phát chính xác hoạt động 2 dây |
||

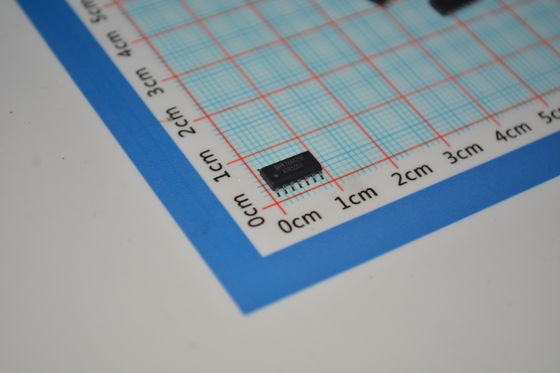

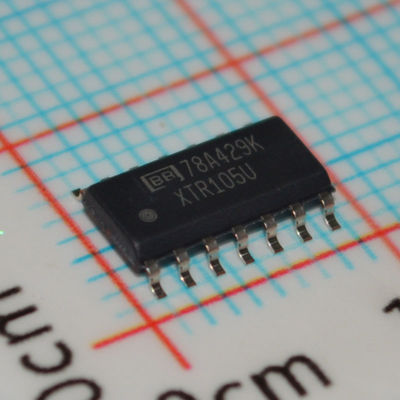

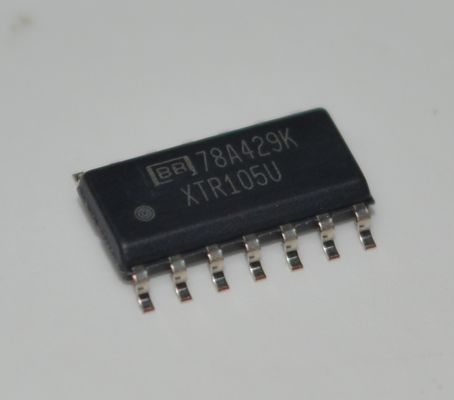

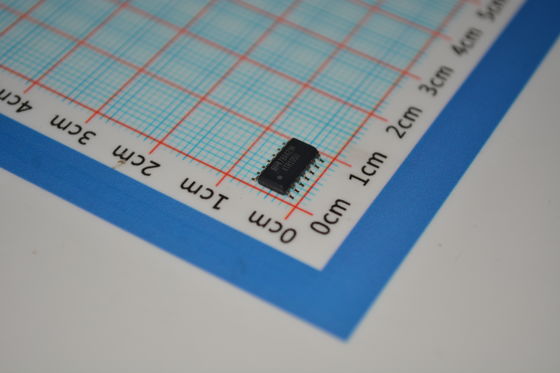

XTR105U Bộ phát vòng lặp dòng điện 4-20mA chính xác với tuyến tính hóa kích thích cảm biến RTD, Hoạt động 2 dây, Bộ điều chỉnh 5V, Tuân thủ 60V, Độ chính xác 0,1% và Nguồn cung cấp rộng 7,5-36V trong Gói SO-14
andnbsp;
Tính năng
andbull; Lỗi chưa điều chỉnh thấp
andbull; Hai nguồn dòng điện chính xác: 800andmicro;A mỗi nguồn
andbull; Tuyến tính hóa
andbull; Hoạt động RTD 2 dây hoặc 3 dây
andbull; Độ trôi bù thấp: 0,4andmicro;V/anddeg;C
andbull; Tiếng ồn dòng điện đầu ra thấp: 30nAPP
andbull; PSR cao: Tối thiểu 110dB
andbull; CMR cao: Tối thiểu 86dB
andbull; Phạm vi cung cấp rộng: 7.5V đến 36V
andbull; Gói: DIP-14 và SO-14
andnbsp;
Ứng dụng
andbull; Bộ phát và cảm biến trường
andbull; Tự động hóa nhà máy
andbull; Tương thích với modem HART
andbull; Bộ chuyển đổi nhiệt độ và áp suất
andbull; Điều khiển quy trình công nghiệp
andbull; Thu thập dữ liệu từ xa SCADA
andbull; Vòng lặp dòng điện 2 dây, 4-20mA
andbull; Bộ khuếch đại điện áp thành dòng điện
andnbsp;
Mô tả
XTR105 là bộ phát dòng điện 4mA-to-20mA, 2 dây đơn khối với hai nguồn dòng điện chính xác. Thiết bị này cung cấp kích thích dòng điện hoàn chỉnh cho các cảm biến nhiệt độ RTD bạch kim và cầu, bộ khuếch đại đo lường và mạch đầu ra dòng điện trên một mạch tích hợp duy nhất.
Mạch tuyến tính hóa linh hoạt cung cấp hiệu chỉnh bậc 2 cho RTD, thường đạt được cải thiện 40:1 về độ tuyến tính.
Độ lợi bộ khuếch đại đo lường có thể được cấu hình cho nhiều phép đo nhiệt độ hoặc áp suất. Tổng lỗi chưa điều chỉnh của bộ phát dòng điện hoàn chỉnh đủ thấp để cho phép sử dụng mà không cần điều chỉnh trong nhiều ứng dụng. Điều này bao gồm độ trôi dòng điện đầu ra bằng không, độ trôi khoảng và độ phi tuyến. XTR105 hoạt động trên điện áp nguồn vòng lặp xuống đến 7.5V.
XTR105 có sẵn trong các gói gắn trên bề mặt DIP-14 và SO-14 và được chỉ định cho phạm vi nhiệt độ công nghiệp từ andndash;40anddeg;C đến +85anddeg;C.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
Texas Instruments
|
andnbsp;
|
|
Dòng sản phẩm
|
-
|
andnbsp;
|
|
Đóng gói
|
Ống
|
andnbsp;
|
|
Tình trạng linh kiện
|
Ngừng sản xuất
|
andnbsp;
|
|
Có thể lập trình DigiKey
|
Chưa được xác minh
|
andnbsp;
|
|
Loại
|
Bộ phát dòng điện
|
andnbsp;
|
|
Loại đầu vào
|
Vi sai
|
andnbsp;
|
|
Loại đầu ra
|
Điện áp
|
andnbsp;
|
|
Dòng điện - Nguồn
|
20 mA
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Gói / Vỏ
|
14-SOIC (0.154", 3.90mm Chiều rộng)
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
14-SOIC
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
