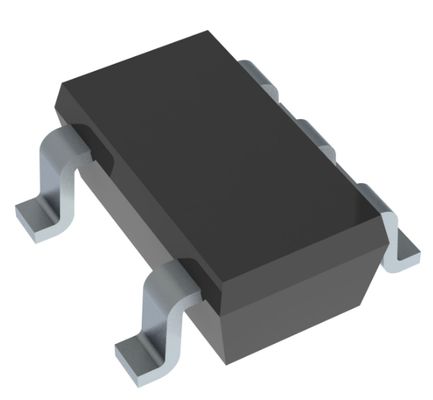

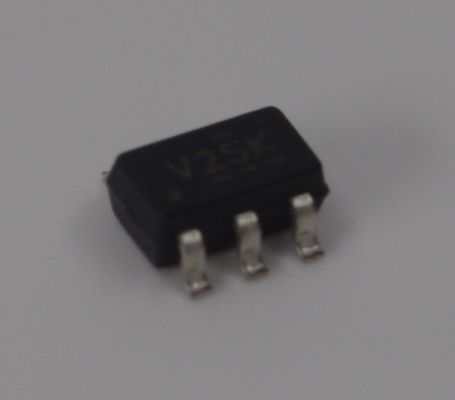

SN74CBTLV1G125DBVR Công tắc bus điện áp thấp 1 kênh <5Ω Điện trở trạng thái bật 3.3V/2.5V Hoạt động Dịch mức 0-5V Siêu tiết kiệm điện Nhanh 10ns Gói SOT-23-5 Cho phép cắm nóng

SN74CBTLV1G125DBVR Chuyển mạch xe buýt điện áp thấp 1 kênh <5Ω Kháng động 3.3V/2.5V Hoạt động 0-5V Level Translation Điện năng cực thấp 10ns Tốc độ SOT-23-5 gói cho phép chèn nóng

Các đặc điểm

• Kết nối chuyển đổi 5-Ω giữa hai cổng

• Chuyển đổi đường sắt sang đường sắt trên các cổng I / O dữ liệu

• Ioff hỗ trợ hoạt động chế độ tắt điện một phần

Ứng dụng

Chuyển trình độ:

Kịch bản:Trong các hệ thống điện áp hỗn hợp, kết nối một bộ xử lý điện áp thấp (ví dụ: MCU 1,8V hoặc 2,5V) với thiết bị ngoại vi điện áp cao hơn (ví dụ: cảm biến 5V hoặc thiết bị cũ).

Làm thế nào nó hoạt động:Phạm vi điện áp rộng của nó (0 đến 5V) cho phép truyền tín hiệu hai chiều liền mạch giữa các mạch có điện áp khác nhau, cho phép thay đổi cấp độ mà không cần nguồn điện bổ sung.

Bus Isolation and Multiplexing:

Kịch bản:Khi nhiều thiết bị ngoại vi cần chia sẻ cùng một đường dữ liệu (ví dụ: I2C, SPI) hoặc đường địa chỉ, nhưng chỉ có một thiết bị có thể liên lạc với máy chủ tại một thời điểm.

Làm thế nào nó hoạt động:Sử dụng nhiều công tắc như vậy, MCU có thể điều khiển chuyển đổi để kết nối bus với Thiết bị A hoặc Thiết bị B, cách ly hiệu quả các thiết bị không chọn và ngăn chặn xung đột bus.

Hỗ trợ chèn nóng:

Kịch bản:Các ứng dụng đòi hỏi cắm điện nóng các mô-đun hoặc thẻ, chẳng hạn như bảng viễn thông, mô-đun điều khiển công nghiệp hoặc thiết bị thử nghiệm.

Làm thế nào nó hoạt động:Thiết kế mạch nội bộ chịu được trình tự điện năng không chắc chắn, bảo vệ bộ xử lý lõi và các mạch nhạy cảm khỏi sự gia tăng điện áp và cú sốc dòng trong khi bật hoặc tắt điện.

Chuyển đổi tín hiệu analog and kỹ thuật số:

Kịch bản:Chuyển các đường dẫn tín hiệu âm thanh, lựa chọn đầu vào cảm biến hoặc tín hiệu kỹ thuật số tốc độ thấp.

Lưu ý:Mặc dù nó có thể truyền tín hiệu tương tự (trong phạm vi điện áp của nó), do kháng cự ở trạng thái (~ 5Ω) và giới hạn băng thông, nó làkhông phù hợpcho tín hiệu tương tự tần số cao (ví dụ: video) hoặc thu thập tương tự độ chính xác cao (ví dụ: đầu vào ADC chính xác).

Mô tả

SN74CBTLV1G125 có một công tắc đường dây tốc độ cao duy nhất.

Thiết bị này được chỉ định đầy đủ cho các ứng dụng tắt điện một phần bằng cách sử dụng Ioff. Tính năng Ioff đảm bảo rằng dòng điện gây thiệt hại sẽ không chảy ngược qua thiết bị khi nó được tắt điện.Thiết bị có cách ly trong khi tắt điện.

Để đảm bảo trạng thái trở kháng cao trong quá trình bật hoặc tắt điện, OE nên được kết nối với VCC thông qua một điện trở kéo;giá trị tối thiểu của điện trở được xác định bởi khả năng chìm dòng của trình điều khiển.

Thông tin

Hình vẽ
