TEA1995T Bộ điều khiển chỉnh đồng bộ cho SMPS hiệu suất cao 15μA Khởi động 650μA Hoạt động CCM/DCM/QR Chế độ 200kHz Max Advanced Protection

TEA1995T Bộ điều khiển chỉnh lưu đồng bộ cho SMPS Hiệu suất cao 15andmicro;A Khởi động 650andmicro;A Hoạt động Chế độ CCM/DCM/QR 200kHz Tối đa Bảo vệ Nâng cao

andnbsp;

Tính năng

2.1 Tính năng hiệu suất

andbull; Điều khiển cổng thích ứng để đạt hiệu suất tối đa ở bất kỳ tải nào

andbull; Dòng điện cung cấp trong hoạt động tiết kiệm năng lượng dưới 200 andmu;A

2.2 Tính năng ứng dụng

andbull; Phạm vi điện áp cung cấp rộng từ 4.5 V đến 38 V

andbull; Chỉnh lưu đồng bộ kép cho cộng hưởng LLC trong gói SO8

andbull; Chỉnh lưu đồng bộ cho bộ chuyển đổi flyback đa đầu ra

andbull; Hỗ trợ hoạt động 5 V với MOSFET SR mức logic

andbull; Đầu vào vi sai để cảm biến điện áp drain và source của mỗi MOSFET SR

2.3 Tính năng điều khiển

andbull; Điều khiển SR không có thời gian bật tối thiểu

andbull; Điều khiển cổng thích ứng để tắt nhanh ở cuối quá trình dẫn điện

andbull; Bảo vệ Khóa điện áp thấp (UVLO) với kéo xuống cổng chủ động

andnbsp;

Ứng dụng

TEA1995T được thiết kế cho các bộ nguồn cộng hưởng. Trong các ứng dụng như vậy, nó có thể điều khiển hai MOSFET chỉnh lưu đồng bộ bên ngoài để chỉnh lưu điện áp trên hai cuộn dây thứ cấp của máy biến áp. Các MOSFET này thay thế điốt. Nó có thể được sử dụng trong tất cả các bộ nguồn yêu cầu hiệu suất cao:

andbull; Bộ điều hợp

andbull; Bộ nguồn cho PC để bàn và PC tất cả trong một

andbull; Bộ nguồn cho tivi

andbull; Bộ nguồn cho máy chủ

andnbsp;

Mô tả

TEA1995T là sản phẩm đầu tiên của thế hệ mới Bộ điều khiển Chỉnh lưu đồng bộ (SR) IC cho bộ nguồn chuyển mạch. Nó kết hợp phương pháp điều khiển cổng thích ứng để đạt hiệu suất tối đa ở bất kỳ tải nào.

TEA1995T là IC điều khiển chuyên dụng để chỉnh lưu đồng bộ ở phía thứ cấp của bộ chuyển đổi cộng hưởng. Nó có hai tầng trình điều khiển để điều khiển MOSFET SR, chỉnh lưu các đầu ra của cuộn dây thứ cấp trung tâm của máy biến áp. Hai tầng trình điều khiển cổng có đầu vào cảm biến riêng và hoạt động độc lập.

TEA1995T cũng có thể được sử dụng trong bộ chuyển đổi flyback đa đầu ra với MOSFET SR được đặt ở phía thấp.

TEA1995T được chế tạo theo quy trình Silicon-On-Insulator (SOI).

andnbsp;

THÔNG TIN

andnbsp;

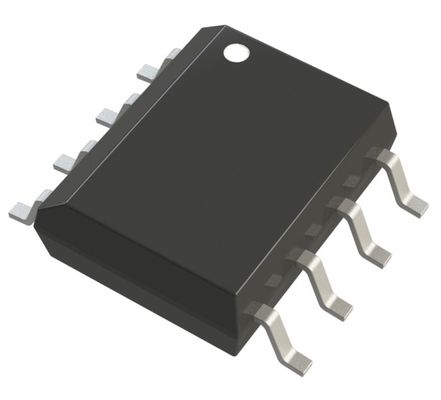

Bản vẽ
