Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | Bộ ghép quang Mini-Flat SOP tốc độ cao,Bộ ghép quang CTR cao 50-600%,Bộ ghép quang dải nhiệt độ rộng |
||

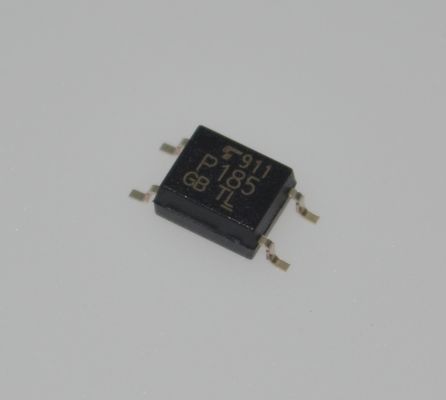

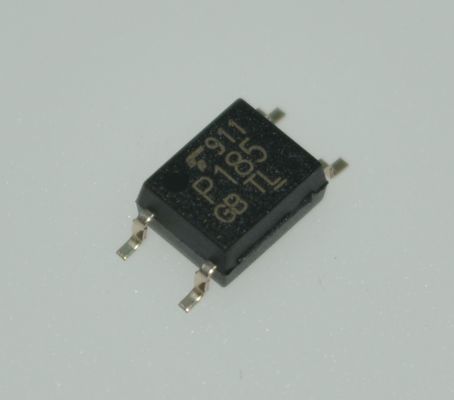

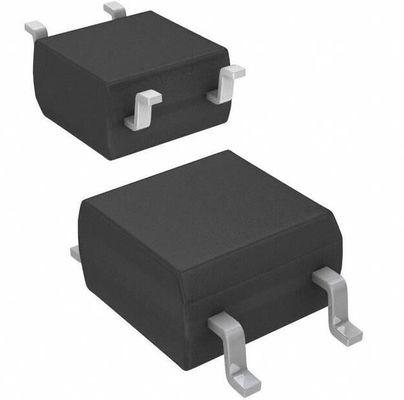

TLP185(GB-TPL,SE 5kV/rms Bộ ghép quang Mini-Flat SOP 50mA Dòng LED CTR cao 50-600% Tốc độ cao 1µs Tối đa Nhiệt độ rộng -55 đến 110°C Cách ly 3750Vrms Tiêu thụ điện năng thấp Phê duyệt an toàn
Tính năng
Điện áp collector-emitter: 80 V (tối thiểu)
Tỷ lệ truyền dòng điện: 50% (tối thiểu)
GB Rank: 100% (tối thiểu)
Điện áp cách ly: 3750 Vrms (tối thiểu)
Nhiệt độ hoạt động: -55 đến 110
Tiêu chuẩn an toàn được UL công nhận:
UL 1577, Tệp số E67349
Được cUL công nhận: Dịch vụ chấp nhận thành phần CSA Số 5A Tệp số E67349
Được VDE phê duyệt: EN 60747-5-5, EN 62368-1 (Lưu ý 1)
Được CQC phê duyệt: GB4943.1, GB8898 Nhà máy Nhật Bản và Thái Lan
Ứng dụng
• Thiết bị văn phòng
• Bộ điều khiển logic khả trình (PLC)
• Bộ điều hợp AC
• Bảng giao diện I/O
Mô tả
TLP185(SE bao gồm một bóng bán dẫn quang học được ghép nối quang học với một đèn LED hồng ngoại. Bộ ghép quang TLP185(SE được đặt trong gói SO6 rất nhỏ và mỏng. Vì TLP185(SE nhỏ hơn gói DIP, nên nó phù hợp với ứng dụng gắn bề mặt mật độ cao như
THÔNG TIN
|
Danh mục
|
|
|
|
Nhà sản xuất
|
Toshiba Semiconductor and Storage
|
|
|
Dòng sản phẩm
|
-
|
|
|
Đóng gói
|
Băng và cuộn (TR)
Cắt băng (CT)
Digi-Reel®
|
|
|
Trạng thái linh kiện
|
Đang hoạt động
|
|
|
Số kênh
|
1
|
|
|
Điện áp - Cách ly
|
3750Vrms
|
|
|
Tỷ lệ truyền dòng điện (Tối thiểu)
|
100% @ 5mA
|
|
|
Tỷ lệ truyền dòng điện (Tối đa)
|
600% @ 5mA
|
|
|
Thời gian bật / tắt (Điển hình)
|
3µs, 3µs
|
|
|
Thời gian tăng / giảm (Điển hình)
|
2µs, 3µs
|
|
|
Loại đầu vào
|
DC
|
|
|
Loại đầu ra
|
Bóng bán dẫn
|
|
|
Điện áp - Đầu ra (Tối đa)
|
80V
|
|
|
Dòng điện - Đầu ra / Kênh
|
50mA
|
|
|
Điện áp - Thuận (Vf) (Điển hình)
|
1.25V
|
|
|
Dòng điện - DC Thuận (If) (Tối đa)
|
50 mA
|
|
|
Vce Bão hòa (Tối đa)
|
300mV
|
|
|
Nhiệt độ hoạt động
|
-55°C ~ 110°C
|
|
|
Loại gắn
|
Gắn bề mặt
|
|
|
Gói / Vỏ
|
6-SOIC (0.173", Rộng 4.40mm), 4 Chân
|
|
|
Gói thiết bị nhà cung cấp
|
6-SOP
|
|
|
Số sản phẩm cơ bản
|
Bản vẽ
