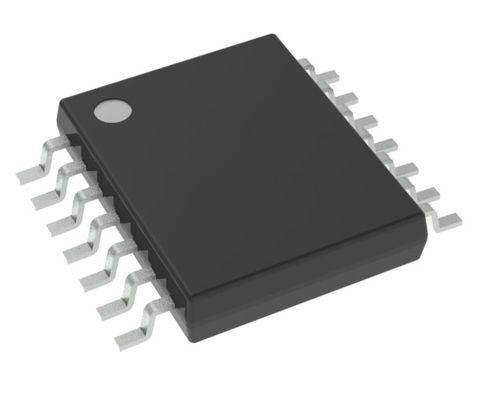

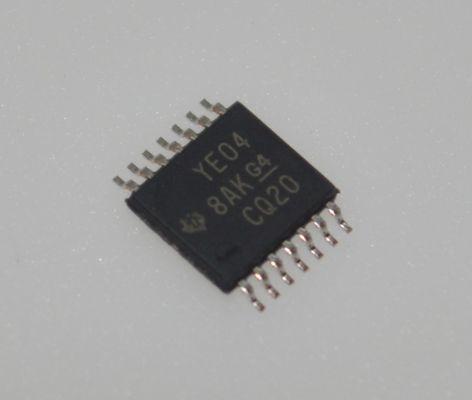

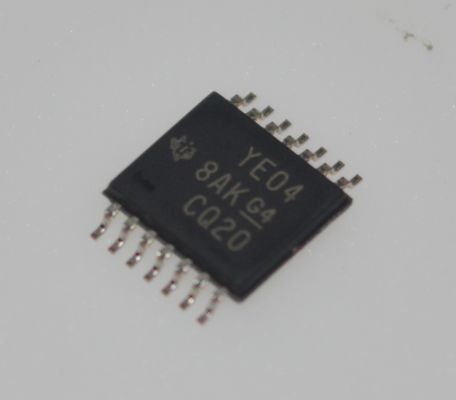

TXB0104 Bộ dịch mức điện áp hai chiều 4 bit với các tính năng tự cảm biến hướng 1.2V đến 3.6V trên cổng A/B 2V đến 5.5V trên VCCA/B Tốc độ dữ liệu cao và không yêu cầu trình tự cấp nguồn
andnbsp;
Tính năng
andbull; 1.2V đến 3.6V trên cổng A và 1.65V đến 5.5V trên cổng B (VCCA andle; VCCB)
andbull; Tính năng cách ly VCC: nếu một trong hai đầu vào VCC ở GND, tất cả các đầu ra đều ở trạng thái trở kháng cao
andbull; Mạch đầu vào cho phép đầu ra (OE) tham chiếu đến VCCA
andbull; Tiêu thụ điện năng thấp, tối đa 5andmu;A ICC
andbull; I OFF hỗ trợ chế độ tắt nguồn một phần
andbull; Hiệu suất khóa vượt quá 100mA trên mỗi JESD 78, Loại II
andbull; Bảo vệ ESD vượt quá JESD 22
andnbsp; andndash; Cổng A:
andnbsp; andnbsp; andbull; 2500V Mô hình cơ thể người (A114-B)
andnbsp; andnbsp; andbull; 1500V Mô hình thiết bị tích điện (C101)
andnbsp; andndash; Cổng B:
andnbsp; andnbsp; andbull; andplusmn;15kV Mô hình cơ thể người (A114-B)
andnbsp; andnbsp; andbull; 1500V Mô hình thiết bị tích điện (C101)
andnbsp;
Ứng dụng
andbull; Tai nghe
andbull; Điện thoại thông minh
andbull; Máy tính bảng
andbull; PC để bàn
andnbsp;
Mô tả
Bộ dịch không đảo TXB0104 4 bit này sử dụng hai đường ray cấp nguồn riêng biệt có thể cấu hình. Cổng A được thiết kế để theo dõi VCCA. VCCA chấp nhận bất kỳ điện áp cung cấp nào từ 1.2V đến 3.6V. Cổng B được thiết kế để theo dõi VCCB. VCCB chấp nhận bất kỳ điện áp cung cấp nào từ 1.65V đến 5.5V. Điều này cho phép dịch hai chiều điện áp thấp phổ quát giữa bất kỳ nút điện áp 1.2V, 1.5V, 1.8V, 2.5V, 3.3V và 5V nào. VCCA không được vượt quá VCCB.
Khi đầu vào OE ở mức thấp, tất cả các đầu ra được đặt ở trạng thái trở kháng cao. Để đảm bảo trạng thái trở kháng cao trong quá trình bật hoặc tắt nguồn, OE phải được nối với GND thông qua điện trở kéo xuống. Khả năng cấp nguồn hiện tại của trình điều khiển xác định giá trị tối thiểu của điện trở.
Thiết bị TXB0104 được thiết kế sao cho mạch đầu vào OE được cung cấp bởi VCCA.
Thiết bị này được chỉ định đầy đủ cho các ứng dụng tắt nguồn một phần bằng cách sử dụng I OFF. Mạch I OFF vô hiệu hóa các đầu ra, ngăn chặn dòng điện chảy ngược gây hư hỏng qua thiết bị khi thiết bị tắt nguồn.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
Texas Instruments
|
andnbsp;
|
|
Dòng sản phẩm
|
-
|
andnbsp;
|
|
Đóng gói
|
Băng and Cuộn (TR)
Cắt băng (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
Loại bộ dịch
|
Mức điện áp
|
andnbsp;
|
|
Loại kênh
|
Hai chiều
|
andnbsp;
|
|
Số mạch
|
1
|
andnbsp;
|
|
Kênh trên mỗi mạch
|
4
|
andnbsp;
|
|
Điện áp - VCCA
|
1.2 V ~ 3.6 V
|
andnbsp;
|
|
Điện áp - VCCB
|
1.65 V ~ 5.5 V
|
andnbsp;
|
|
Tín hiệu đầu vào
|
-
|
andnbsp;
|
|
Tín hiệu đầu ra
|
-
|
andnbsp;
|
|
Loại đầu ra
|
Tri-State, Không đảo
|
andnbsp;
|
|
Tốc độ dữ liệu
|
100Mbps
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
Tính năng
|
Tự cảm biến hướng
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Gói / Vỏ
|
14-TSSOP (0.173", Chiều rộng 4.40mm)
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
14-TSSOP
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
