chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | IC cổng NAND 74VHC00MTCX,Cổng NAND Quad 2-đầu vào CMOS,IC logic tốc độ cao TSSOP-14 |
||

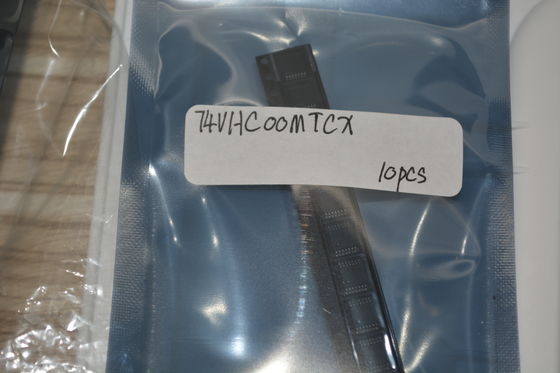

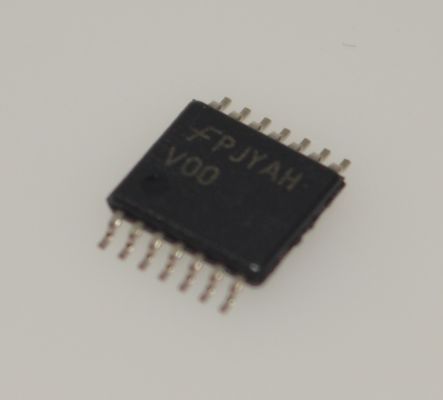

74VHC00MTCX 2-5.5V Quad 2-Input NAND Gate với Công nghệ CMOS dung nạp 5,5V tốc độ cao 8mA Output Drive Tiếng ồn thấp và lt; 10ns Delay và Compact TSSOP-14 Packaging
vànbsp;
Đặc điểm
Tốc độ cao: tPD = 3, 7 ns (thường) ở TA = 25°C
Kháng âm thanh cao: VNIH = VNIL = 28% VCC (min.)
Bảo vệ tắt điện được cung cấp trên tất cả các đầu vào
Tiếng ồn thấp: VOLP = 0, 8 V (tối đa.)
Phân tán năng lượng thấp: ICC = 2 A (tối đa) ở TA = 25°C
• Pin và chức năng tương thích với 74HC00
Pbandminus; Không có Halogen / BFR và phù hợp với RoHS
vànbsp;
Ứng dụng
1. Lý thuyết kỹ thuật số chung và kiểm soát hệ thống
VớiPhạm vi điện áp hoạt động rộng 2-5,5Vvà5.5V dung lượng đầu vào, nó phù hợp với các giao diện logic trong hệ thống điện áp hỗn hợp:
Chuyển cấp độ và điều kiện tín hiệu giữaMáy vi điều khiển (MCU)vàchip ngoại vi
Các mạch cổng logic chungbảng điều khiển công nghiệp(ví dụ: điều khiển khởi động/ngừng, kết nối tín hiệu)
Phát hiện trạng thái và cho phép điều khiển trongCác mô-đun quản lý năng lượng
2Điện tử tiêu dùng và thiết bị chạy pin
Công nghệ CMOS năng lượng thấpvàKhả năng thích nghi với điện áp rộnglàm cho nó lý tưởng cho các thiết bị di động:
Thiết bị gia đình thông minh(sử lý tín hiệu cảm biến, phát hiện nút)
Lõi điều khiển logic chođiều khiển từ xa, đồ chơi và các sản phẩm điện tử nhỏ
Bảo vệ giao diện và hình dạng tín hiệu choThiết bị chạy bằng USB(hợp tác với hệ thống 3.3V/5V)
3. Điện tử ô tô và Tự động hóa công nghiệp
Chống tiếng ồn mạnhvàphạm vi nhiệt độ hoạt động từ -40°C đến 125°C(lưu ý: yêu cầu xác minh các thông số kỹ thuật thiết bị) hỗ trợ môi trường khắc nghiệt:
Hoạt động logic đơn giản trongHệ thống điều khiển xe(ví dụ, các mô-đun điều khiển cửa sổ/đèn)
Xử lý tín hiệu I / O và logic phụ trợ mạch cô lập trongCác mô-đun PLC
Các mạch tạo xung và chỉ báo trạng thái trongthiết bị
4- Giao thông và cơ sở hạ tầng điện tử
và 10ns sự chậm phát triểnđáp ứng nhu cầu liên lạc tốc độ trung bình đến thấp:
Chuyển đổi tín hiệu logic choGiao diện RS-232/485
Điều khiển ánh sáng chỉ số và thiết lập lại logic trongThiết bị mạng(routers, switch)
Phân chia đồng hồvàđiều chế xung đơn giảnmạch điện
vànbsp;
Mô tả
VHC00 là một CMOS cao và giảm tốc độ 2 và giảm tốc độ; Input NAND Gate được chế tạo bằng công nghệ CMOS silicon gate.vận hành tốc độ tương tự như TTL Bipolar Schottky tương đương trong khi duy trì tiêu hao năng lượng thấp CMOS.
Vòng mạch bên trong bao gồm 3 giai đoạn, bao gồm đầu ra đệm, cung cấp khả năng chống tiếng ồn cao và đầu ra ổn định.5 V có thể được áp dụng cho các chân đầu vào mà không quan tâm đến điện áp cung cấpThiết bị này có thể được sử dụng để giao tiếp với hệ thống 5V đến 3V và hai hệ thống cung cấp như pin dự phòng.
vànbsp;
Thông tin
|
Nhóm
|
vànbsp;
|
|
|
Mfr
|
vànbsp;
|
|
|
Dòng
|
vànbsp;
|
|
|
Bao bì
|
Dây băng và cuộn (TR)
Dây cắt (CT)
Digi-Reelandreg;
|
vànbsp;
vànbsp;
vànbsp;
|
|
Tình trạng phần
|
Hoạt động
|
vànbsp;
|
|
Loại logic
|
vànbsp;
|
|
|
Số mạch
|
4
|
vànbsp;
|
|
Số lượng đầu vào
|
2
|
vànbsp;
|
|
Đặc điểm
|
-
|
vànbsp;
|
|
Điện áp - Cung cấp
|
2V ~ 5.5V
|
vànbsp;
|
|
Dòng điện - không hoạt động (tối đa)
|
2 và micro;A
|
vànbsp;
|
|
Điện - Điện cao, thấp
|
8mA, 8mA
|
vànbsp;
|
|
Mức độ logic đầu vào - thấp
|
0.5V
|
vànbsp;
|
|
Mức độ logic đầu vào - cao
|
1.5V
|
vànbsp;
|
|
Thời gian chậm phát triển tối đa @ V, tối đa CL
|
7.5ns @ 5V, 50pF
|
vànbsp;
|
|
Nhiệt độ hoạt động
|
-40°C ~ 85°C
|
vànbsp;
|
|
Loại lắp đặt
|
Mặt đất
|
vànbsp;
|
|
Bao gồm thiết bị của nhà cung cấp
|

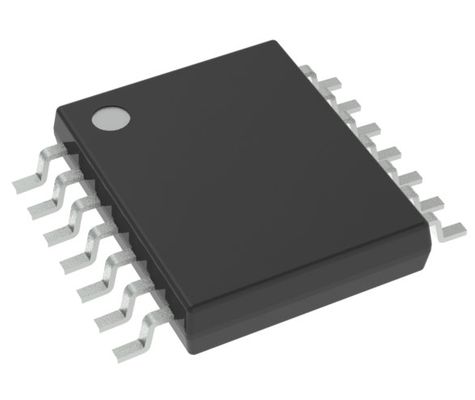

14-TSSOP
|
vànbsp;
|
|
Bao bì / Vỏ
|
14-TSSOP (0.173andquot;, chiều rộng 4,40mm)
|
vànbsp;
|
|
Số sản phẩm cơ bản
|
vànbsp;
Hình vẽ
