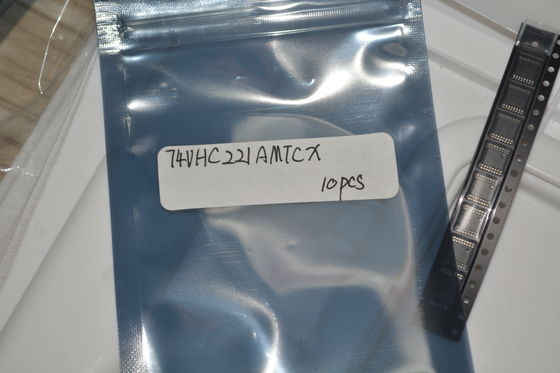

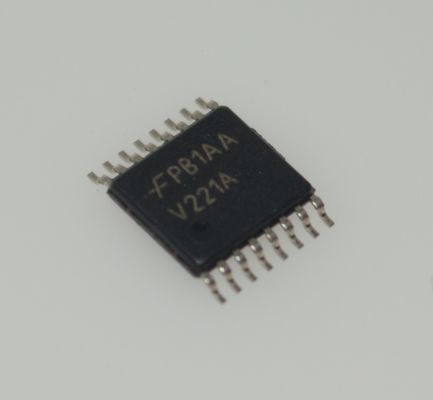

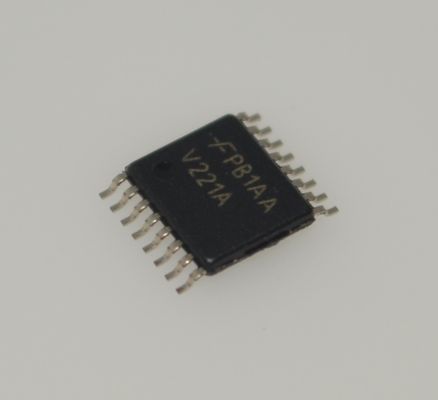

74VHC221AMTCX Multivibrator Monostable kép với 2-5.5V Hoạt động 5.5V-Input dung nạp 25mA Output Drive <10ns Pulse Width Reset Function tiêu thụ điện thấp và gói TSSOP-16

74VHC221AMTCX Bộ Đa hài Đơn ổn định kép với Hoạt động 2-5.5V Đầu vào chịu được 5.5V Ổ đĩa đầu ra 25mAChức năng Đặt lại Độ rộng xung <10ns Tiêu thụ điện năng thấp và Gói TSSOP-16

andnbsp;

Tính năng

■ Tốc độ cao: t PD = 8.1ns (Điển hình) tại V CC = 5V

■ Tiêu tán điện năng thấp: I CC = 4andmicro;A (Tối đa) tại T A = 25anddeg;C

■ Trạng thái hoạt động: I CC = 600andmicro;A (Tối đa) tại T A = 25anddeg;C

■ Khả năng miễn nhiễm tiếng ồn cao: V NIH = V NIL = 28% V CC (Tối thiểu)

■ Bảo vệ tắt nguồn được cung cấp trên tất cả các đầu vào

■ Chân và chức năng tương thích với 74HC221A

andnbsp;

Ứng dụng

1. Định thời và Điều khiển Xung chính xác
Với độ chính xác độ rộng xung <10ns và chức năng đặt lại, nó phù hợp với các tình huống yêu cầu kiểm soát thời gian chính xác:

• Tự động hóa công nghiệp trình tự hành động của máy móc (ví dụ: đồng bộ hóa cánh tay robot)

• Mạch tạo xung và đo thời gian trong hệ thống đo khoảng cách bằng laser

• Tạo tín hiệu kích hoạt cho thiết bị y tế (ví dụ: thiết bị siêu âm)

2. Xử lý tín hiệu truyền thông and kỹ thuật số
Khả năng điều khiển đầu ra cao 25mA và đầu vào chịu được 5.5V hỗ trợ điều kiện tín hiệu tốc độ trung bình đến cao:

• Phục hồi đồng hồ và định hình lại tín hiệu trong thiết bị truyền thông cáp quang

• Tạo xung đồng bộ hóa khung trong bộ chuyển mạch mạng

• Điều khiển lấy mẫu và giữ tín hiệu tương tự trong hệ thống thu thập dữ liệu

3. Điện tử ô tô and Ứng dụng môi trường khắc nghiệt
Dải điện áp hoạt động rộng 2-5.5V và khả năng chống nhiễu mạnh (lưu ý: yêu cầu xác nhận thông số) làm cho nó phù hợp với:

• Xử lý trễ tín hiệu trong hệ thống radar ô tô

• Tạo xung phát hiện lỗi trong Bộ điều khiển động cơ (ECU)

• Mạch trễ bảo vệ lỗi trong Hệ thống quản lý pin (BMS)

4. Điện tử tiêu dùng and Quản lý năng lượng
Tiêu thụ điện năng thấp và gói TSSOP-16 nhỏ gọn đáp ứng các yêu cầu của thiết bị di động:

• Tạo tín hiệu PWM trong hệ thống điều khiển chuyến bay của máy bay không người lái

• Điều chế xung điều khiển đèn nền trong đồng hồ thông minh

• Kích hoạt trễ bảo vệ quá dòng trong thiết bị sạc nhanh

andnbsp;

Mô tả

VHC221A là một Bộ đa hài đơn ổn định CMOS tốc độ cao tiên tiến được chế tạo bằng công nghệ CMOS cổng silicon. Nó đạt được hoạt động tốc độ cao tương tự như TTL Schottky lưỡng cực tương đương trong khi duy trì sự tiêu tán điện năng thấp của CMOS. Mỗi bộ đa hài có cả đầu vào kích hoạt chuyển đổi âm, A và dương, B, cả hai đều có thể được sử dụng làm đầu vào vô hiệu hóa. Ngoài ra còn có một đầu vào xóa mà khi được đưa xuống THẤP sẽ đặt lại một lần chụp. VHC221A có thể được kích hoạt ở chuyển đổi dương của xóa trong khi A được giữ THẤP và B được giữ CAO. VHC221A không thể kích hoạt lại và do đó không thể được kích hoạt lại cho đến khi thời gian xung đầu ra hết. Độ rộng xung đầu ra được xác định bởi phương trình:

PW = (Rx)(Cx)

trong đó,

PW tính bằng giây, R tính bằng ohms và C tính bằng farads.

Giới hạn cho R x và C x là:

Tụ điện ngoài, C x : Không giới hạn

Điện trở ngoài, R x : V CC = 2.0V, 5k Ω Tối thiểu

andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; V CC > 3.0V, 1 k Ω Tối thiểu

andnbsp;

THÔNG TIN

andnbsp;

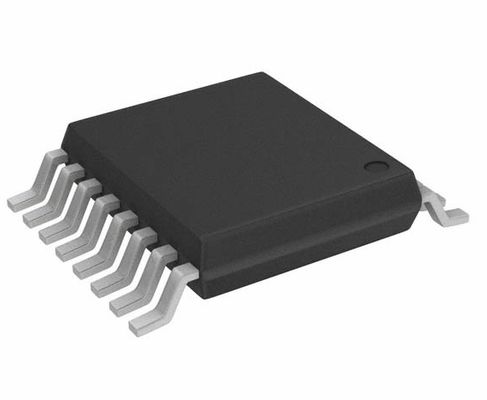

Bản vẽ
