chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | ADC độ phân giải 16 bit cho các ứng dụng công nghiệp,IC liên lạc SPI năng lượng cực thấp,mạch tích hợp QFN đầu vào 4 kênh |
||

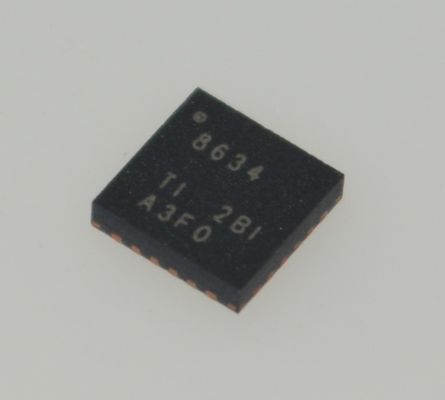

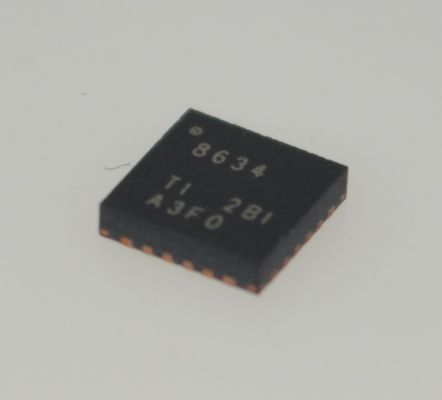

ADS8634SRGER Độ phân giải 16-bit, 4-Ch Đầu vào, Tiêu thụ điện năng cực thấp, Giao tiếp SPI 2.7-5.5V, Tham chiếu trên chip, Gói 24-QFN nhỏ gọn cho các ứng dụng công nghiệp
andnbsp;
andnbsp;TÍNH NĂNG
Phạm vi đầu vào có thể lựa chọn:
andnbsp; andplusmn;10V,andplusmn;5V,+2.5V, 0V đến 10V, hoặc 0V đến 5V
andnbsp; Lên đến andplusmn;12V với Tham chiếu bên ngoài
andnbsp; Không có độ trễ chuyển đổi lên đến 1MSPS
Hiệu suất vượt trội:
andnbsp; 12 bit Không có mã bị thiếu
andnbsp; INL: +0.9LSB
andnbsp; SNR: 71.8dB
Tích hợp cao:
andnbsp;andnbsp;Mux đầu vào 4 hoặc 8 kênh
andnbsp;andnbsp;Cảm biến nhiệt độ
andnbsp;andnbsp;Tham chiếu điện áp bên trong
andnbsp;andnbsp;Ngưỡng báo động cho từng kênh
Tiêu thụ điện năng thấp:
andnbsp;andnbsp;14.45mW tại 1MSPS
andnbsp; 5.85mW tại 0.1MSPS
andnbsp; Chế độ tắt nguồn linh hoạt
andnbsp; Giao diện nối tiếp tương thích SPi
Phạm vi nhiệt độ mở rộng:
andnbsp;andnbsp;-40'C đến +125anddeg;C
andnbsp; Kiểu dáng nhỏ gọn: Gói QFN 4mm x 4mm
andnbsp;
CÁC ỨNG DỤNG
andbull; Điều khiển quy trình công nghiệp (PLC)
andbull; Hệ thống thu thập dữ liệu
andbull; Hệ thống vòng kín tốc độ cao
andbull; Nguồn điện kỹ thuật số
andnbsp;
MÔ TẢ
ADS8634 và ADS8638 (ADS8634/8) là bộ chuyển đổi tương tự sang kỹ thuật số (ADC) 12 bit có khả năng đo đầu vào lên đến +10V ở tốc độ 1MSPS. Sử dụng lõi thanh ghi xấp xỉ liên tiếp (SAR), các ADC này cung cấp một đầu vào mẫu và giữ mà không có độ trễ trong quá trình chuyển đổi. ADS8634 bao gồm một bộ ghép kênh đầu vào (mux) để đo tối đa bốn đầu vào. ADS8638 có thể đo tối đa tám đầu vào
Ngoài bộ ghép kênh đầu vào, ADS8634/8 còn có cảm biến nhiệt độ bên trong, tham chiếu điện áp và bộ so sánh kỹ thuật số để thiết lập ngưỡng báo động trên mỗi đầu vào; do đó, yêu cầu một lượng tối thiểu các thành phần bên ngoài. Một đơn giảnandnbsp;Giao diện tương thích SPl cung cấp khả năng giao tiếp và điều khiển. Nguồn cung cấp kỹ thuật số hoạt động từ 5V xuống đến 1.8V để kết nối trực tiếp với nhiều loại bộ xử lý và bộ điều khiển.
Lý tưởng cho các ứng dụng đo lường công nghiệp đòi hỏi khắt khe, ADS8634/8 được chỉ định đầy đủ trong phạm vi nhiệt độ công nghiệp mở rộng từ -40anddeg;C đến +125anddeg;C và có sẵn trong gói QFN-24 có hệ số dạng nhỏ.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
Texas Instruments
|
andnbsp;
|
|
Dòng
|
-
|
andnbsp;
|
|
Đóng gói
|
Băng and Cuộn (TR)
Cắt băng (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
Số bit
|
12
|
andnbsp;
|
|
Tốc độ lấy mẫu (Mỗi giây)
|
1M
|
andnbsp;
|
|
Số lượng đầu vào
|
4
|
andnbsp;
|
|
Loại đầu vào
|
Đơn
|
andnbsp;
|
|
Giao diện dữ liệu
|
SPI
|
andnbsp;
|
|
Cấu hình
|
MUX-S/H-ADC
|
andnbsp;
|
|
Tỷ lệ - S/H:ADC
|
1:1
|
andnbsp;
|
|
Số lượng bộ chuyển đổi A/D
|
1
|
andnbsp;
|
|
Kiến trúc
|
SAR
|
andnbsp;
|
|
Loại tham chiếu
|
Bên ngoài, Bên trong
|
andnbsp;
|
|
Điện áp - Cung cấp, Tương tự
|
2.7V ~ 5.25V
|
andnbsp;
|
|
Điện áp - Cung cấp, Kỹ thuật số
|
1.65V ~ 5.25V
|
andnbsp;
|
|
Tính năng
|
Cảm biến nhiệt độ
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|

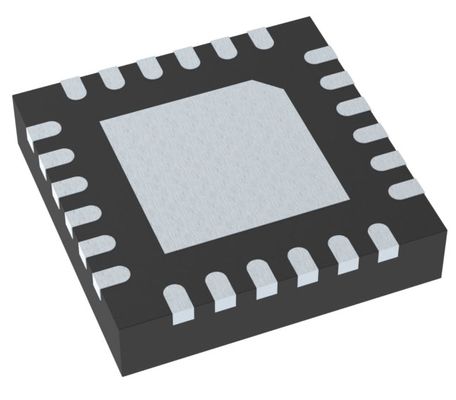

Gói / Vỏ
|
24-VFQFN Pad hở
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
24-VQFN (4x4)
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
