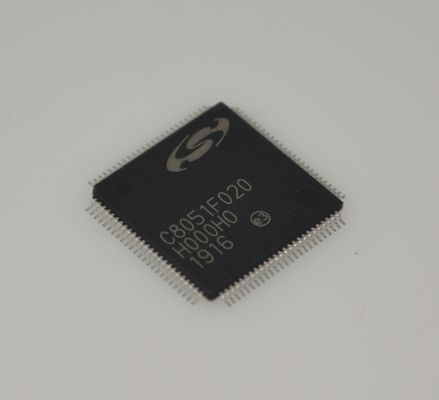

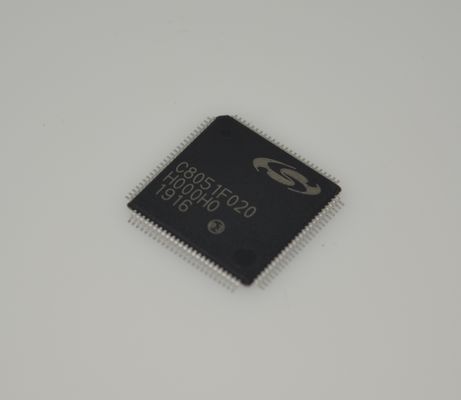

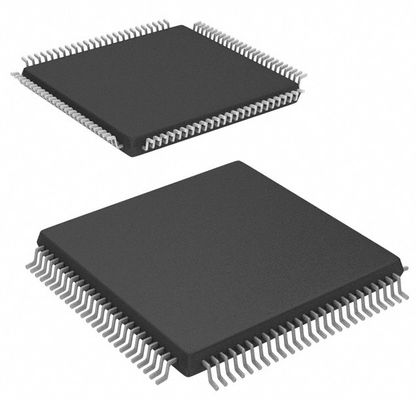

C8051F020-GQR Tốc độ cao 25 MIPS 8052 Core 64KB In-System Flash 4.5KB RAM 12-Bit ADC Dual 12-Bit DACs 64-Pin LQFP Industrial Temp Range Thiết bị ngoại vi mở rộng

C8051F020-GQR Tốc độ cao 25 MIPS 8052 Core 64KB In-System Flash 4.5KB RAM 12-Bit ADC Dual 12-Bit DACs 64-Pin LQFP Industrial Temp Range Thiết bị ngoại vi mở rộng

Đặc điểm

SAR ADC

•12 bit (C8051F020/1)

• 10 bit (C8051F022/3)

• ± 1 LSB INL

• Lượng truyền có thể lập trình lên đến 100 kps

• Tối đa 8 đầu vào bên ngoài; Có thể được lập trình như một kết thúc hoặc khác biệt

• Lợi thế khuếch đại có thể lập trình: 16, 8, 4, 2, 1, 0.5

• Dữ liệu phụ thuộc vào Window Interrupt Generator

• Cảm biến nhiệt độ tích hợp (± 3 °C)

ADC 8-bit

•Lượng truyền có thể lập trình lên đến 500 kps

• 8 Các nguồn đầu vào bên ngoài

• Lợi thế khuếch đại có thể lập trình: 4, 2, 1, 0.5

Hai DAC 12 bit

• Có thể đồng bộ hóa đầu ra với bộ hẹn giờ để tạo hình thức sóng không có giật

Tốc độ cao 8051 μC CORE

-Kiến trúc hướng dẫn đường ống; Thực hiện 70% hướng dẫn được đặt trong 1 hoặc 2 đồng hồ hệ thống

- Tối đa 25 MIPS thông lượng với

-25 MHz Clock 22 Nguồn gián đoạn theo vector

Ứng dụng

Hệ thống tự động hóa và điều khiển công nghiệp

PLC (Plc-Programmable Logic Controllers): xử lý nhiều I / O kỹ thuật số và tương tự, điều khiển động cơ và cảm biến.

Máy phát cảm biến: ADC và DAC 12 bit chính xác cao của nó là lý tưởng để thu thập chính xác tín hiệu cảm biến (ví dụ: nhiệt độ, áp suất, dòng chảy)

và chuyển đổi chúng thành các tín hiệu đầu ra tiêu chuẩn (ví dụ: 4?? 20mA).

Điều khiển động cơ: Thích hợp để điều khiển động cơ DC, động cơ bước và động cơ DC không chải (BLDC).

Thiết bị công nghiệp: Thiết bị đo chính xác để thu thập, hiển thị và xử lý dữ liệu.-

Thiết bị thử nghiệm và đo

Nhờ lõi tốc độ cao và các thành phần tương tự chính xác cao, nó lý tưởng cho:

Thẻ thu thập dữ liệu (DAQ)

Các dụng cụ y tế di động

Thiết bị tự động hóa phòng thí nghiệm

Thiết bị hiệu chuẩn

Cổng thông tin liên lạc và chuyển đổi giao diện

Giao diện liên lạc hàng loạt tích hợp của nó (UART, SPI, SMBus / I2C) làm cho nó trở thành sự lựa chọn tuyệt vời chogiao tiếp cầu nối hoặc giao thức

chuyển đổi, chẳng hạn như chuyển đổi RS-232 sang RS-485 hoặc dịch giữa các giao thức mạng công nghiệp khác nhau.

Ứng dụng tiêu dùng/thương mại

Máy đo thông minh phức tạp: ví dụ, đồng hồ điện đa chức năng, đồng hồ nước, đồng hồ khí.

Thiết bị thông minh cao cấp: Thiết bị đòi hỏi điều khiển tiên tiến và tương tác người dùng.

Mô tả

Xử lý hiệu suất cao: Tốc độ 25 MIPS cho phép các thuật toán điều khiển phức tạp và các nhiệm vụ thời gian thực.

Tích hợp tương tự chính xác cao: ADC và DAC 12 bit tích hợp giúp giảm nhu cầu về các thành phần bên ngoài, cải thiện độ chính xác hệ thống và giảm chi phí.

Mức độ hội nhập cao: Các thiết bị ngoại vi trên chip phong phú (cổng giao diện truyền thông, PWM, so sánh, vv) cho phép xây dựng các hệ thống chip đơn phức tạp, giảm kích thước PCB và tổng chi phí hệ thống.

Độ tin cậy công nghiệp: Phạm vi nhiệt độ rộng (-45 ° C đến + 85 ° C) và 64KB bộ nhớ Flash đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
