CC2541F256RHAR Bluetooth 4.0 SoC Tiết kiệm năng lượng 256KB Flash 8KB RAM MCU 8051 mạnh mẽ Bộ thu phát RF tích hợp Tiêu thụ điện năng cực thấp Toàn bộ ngăn xếp Bluetooth Giao diện cảm biến tiên tiến Lý tưởng cho IoT/Thiết bị đeo
andnbsp;
TÍNH NĂNG
andbull; RF
andndash; Bluetooth tiết kiệm năng lượng 2.4-GHz Tuân thủ và SoC RF độc quyền
andndash; Hỗ trợ tốc độ dữ liệu 250-kbps, 500-kbps, 1-Mbps, 2 Mbps
andndash; Ngân sách liên kết tuyệt vời, cho phép các ứng dụng tầm xa mà không cần Front End bên ngoài
andndash; Công suất đầu ra có thể lập trình lên đến 0 dBm
andndash; Độ nhạy máy thu tuyệt vời (andndash;94 dBm ở 1 Mbps), Độ chọn lọc và Hiệu suất chặn
andndash; Thích hợp cho các hệ thống nhắm mục tiêu tuân thủ các quy định về tần số vô tuyến trên toàn thế giới: ETSI EN 300 328 và EN 300 440 Class 2 (Châu Âu), FCC CFR47 Phần 15 (Hoa Kỳ) và ARIB STD-T66 (Nhật Bản)
andbull; Bố cục
andndash; Ít thành phần bên ngoài
andndash; Thiết kế tham chiếu được cung cấp
andndash; Gói QFN-40 6-mmandtimes;6-mm
andndash; Tương thích chân với CC2540 (Khi không sử dụng USB hoặc I2C)
andbull; Tiêu thụ điện năng thấp
andndash; Chế độ hoạt động RX xuống: 17,9 mA
andndash; Chế độ hoạt động TX (0 dBm): 18,2 mA
andndash; Chế độ nguồn 1 (Khởi động 4-andmicro;s): 270 andmicro;A
andndash; Chế độ nguồn 2 (Hẹn giờ ngủ bật): 1 andmicro;A
andndash; Chế độ nguồn 3 (Ngắt bên ngoài): 0,5 andmicro;A
andndash; Dải điện áp cung cấp rộng (2 Vandndash;3,6 V)
andbull; Tương thích TPS62730 Tiêu thụ điện năng thấp ở chế độ hoạt động
andndash; RX xuống: 14,7 mA (nguồn 3-V)
andndash; TX (0dBm): 14,3 mA (nguồn 3-V)
andndash; Lõi vi điều khiển 8051 hiệu suất cao và tiêu thụ điện năng thấp với tính năng nạp trước mã
andndash; Flash có thể lập trình trong hệ thống, 128- hoặc 256-KB
andndash; 8-KB RAM với khả năng lưu giữ trong tất cả các chế độ nguồn
andndash; Hỗ trợ gỡ lỗi phần cứng
andndash; Tự động hóa băng tần cơ sở mở rộng, bao gồm tự động xác nhận và giải mã địa chỉ
andndash; Lưu giữ tất cả các thanh ghi liên quan trong tất cả các chế độ nguồn
andnbsp;
ỨNG DỤNG
andbull; Hệ thống Bluetooth tiết kiệm năng lượng 2.4-GHz
andbull; Hệ thống 2.4-GHz độc quyền
andbull; Thiết bị giao diện người dùng (Bàn phím, Chuột, Điều khiển từ xa)
andbull; Thiết bị thể thao và giải trí
andbull; Phụ kiện điện thoại di động
andbull; Đồ điện tử tiêu dùng
andnbsp;
MÔ TẢ
CC2541 là giải pháp hệ thống trên chip (SoC) được tối ưu hóa về điện năng cho cả ứng dụng Bluetooth tiết kiệm năng lượng và ứng dụng 2.4-GHz độc quyền. Nó cho phép xây dựng các nút mạng mạnh mẽ với chi phí vật liệu tổng thể thấp. CC2541 kết hợp hiệu suất tuyệt vời của bộ thu phát RF hàng đầu với MCU 8051 nâng cao theo tiêu chuẩn công nghiệp, bộ nhớ flash có thể lập trình trong hệ thống, RAM 8-KB và nhiều tính năng và thiết bị ngoại vi hỗ trợ mạnh mẽ khác. CC2541 rất phù hợp cho các hệ thống yêu cầu tiêu thụ điện năng cực thấp. Điều này được chỉ định bởi các chế độ hoạt động khác nhau. Thời gian chuyển đổi ngắn giữa các chế độ hoạt động giúp tiêu thụ điện năng thấp hơn.
CC2541 tương thích chân với CC2540 trong gói QFN40 6-mm andtimes; 6-mm, nếu USB không được sử dụng trên CC2540 và I2C/I/O bổ sung không được sử dụng trên CC2541. So với CC2540, CC2541 cung cấp mức tiêu thụ dòng RF thấp hơn. CC2541 không có giao diện USB của CC2540 và cung cấp công suất đầu ra tối đa thấp hơn ở chế độ TX. CC2541 cũng thêm giao diện HW I2C.
CC2541 tương thích chân với SoC IEEE 802.15.4 được tối ưu hóa RF4CE CC2533.
CC2541 có hai phiên bản khác nhau: CC2541F128/F256, với 128 KB và 256 KB bộ nhớ flash, tương ứng.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Mfr
|
andnbsp;
|
|
|
Dòng
|
-
|
andnbsp;
|
|
Đóng gói
|
Băng and Cuộn (TR)
Cắt băng (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
Trạng thái linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
DigiKey có thể lập trình
|
Chưa được xác minh
|
andnbsp;
|
|
Loại
|
TxRx + MCU
|
andnbsp;
|
|
Gia đình/Tiêu chuẩn RF
|
Bluetooth
|
andnbsp;
|
|
Giao thức
|
andnbsp;
|
|
|
Điều chế
|
GFSK, MSK
|
andnbsp;
|
|
Tần số
|
andnbsp;
|
|
|
Tốc độ dữ liệu (Tối đa)
|
2Mbps
|
andnbsp;
|
|
Công suất - Đầu ra
|
0dBm
|
andnbsp;
|
|
Độ nhạy
|
-99dBm
|
andnbsp;
|
|
Kích thước bộ nhớ
|
256kB Flash, 8kB RAM
|
andnbsp;
|
|
Giao diện nối tiếp
|
I2C, SPI, USART
|
andnbsp;
|
|
GPIO
|
23
|
andnbsp;
|
|
Điện áp - Cung cấp
|
2V ~ 3.6V
|
andnbsp;
|
|
Dòng điện - Tiếp nhận
|
17.9mA ~ 20.2mA
|
andnbsp;
|
|
Dòng điện - Truyền
|
16.8mA ~ 18.2mA
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Gói / Vỏ
|

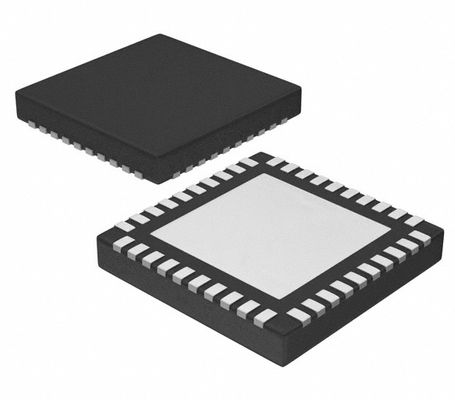

40-VFQFN Pad hở
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
40-VQFN (6x6)
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
