LM5114BMFX/S7003094 Máy điều khiển cổng nửa cầu 100V 3A Điện cao nhất đầu vào độc lập 25ns nhanh Phân bố UVLO Bảo vệ rộng 8-14V Cung cấp TTL / CMOS tương thích SOT-23-6 gói

LM5114BMFX/S7003094 Trình điều khiển cổng cầu bán phần 100V Dòng đỉnh 3A Đầu vào độc lập Nhanh 25ns Truyền UVLO Bảo vệ Nguồn cung cấp rộng 8-14V Tương thích TTL/CMOS Gói SOT-23-6

andnbsp;

Tính năng

andbull; Đầu ra Nguồn và Xả độc lập cho 1 Thời gian tăng và giảm có thể điều khiển

andbull; Nguồn cung cấp đơn 4-V đến 12.6-V

andbull; Dòng xả và nguồn đỉnh 7.6-A/1.3-A

andbull; Đầu ra xả kéo xuống hở 0.23-Ω

andbull; Đầu ra nguồn kéo lên hở 2-Ω

andbull; Độ trễ truyền (Điển hình) 12-ns

andbull; Thời gian trễ phù hợp giữa các đầu vào đảo và không đảo

andbull; Đầu vào logic TTL/CMOS

andbull; Trễ đầu vào 0.68-V

andbull; Đầu vào logic lên đến 14-V (Bất kể điện áp VDD)

andbull; Điện dung đầu vào thấp: 2.5-pF (Điển hình)

andbull; Phạm vi nhiệt độ hoạt động andndash;40anddeg;C đến 125anddeg;C

andbull; Tương thích Pin-to-Pin với MAX5048

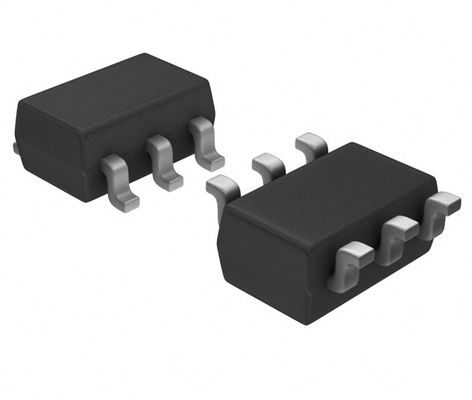

andbull; SOT-23 6 chân

andnbsp;

Ứng dụng

andbull; Bộ chuyển đổi tăng áp

andbull; Bộ chuyển đổi Flyback và Forward

andbull; Ổ đĩa FET đồng bộ thứ cấp trong các cấu trúc liên kết cách ly

andbull; Điều khiển động cơ

andnbsp;

Mô tả

LM5114 được thiết kế để điều khiển MOSFET phía thấp trong các cấu hình kiểu tăng áp hoặc để điều khiển MOSFET đồng bộ thứ cấp trong các cấu trúc liên kết cách ly. Với khả năng dòng xả mạnh, LM5114 có thể điều khiển nhiều FET song song. LM5114 cũng có các tính năng cần thiết để điều khiển các FET Gallium Nitride (GaN) chế độ tăng cường phía thấp. LM5114 cung cấp các đầu vào đảo và không đảo để đáp ứng các yêu cầu về điều khiển cổng đảo và không đảo trong một loại thiết bị duy nhất. Các đầu vào của LM5114 tương thích với Logic TTL/CMOS và chịu được điện áp đầu vào lên đến 14 V bất kể điện áp VDD. LM5114 có đầu ra cổng chia, mang lại sự linh hoạt để điều chỉnh cường độ bật và tắt một cách độc lập. LM5114 có tốc độ chuyển đổi nhanh và giảm thiểu độ trễ truyền, tạo điều kiện cho hoạt động tần số cao. LM5114 có sẵn trong gói SOT-23 6 chân và gói WSON 6 chân với miếng đệm lộ ra để hỗ trợ tản nhiệt.

andnbsp;

THÔNG TIN

andnbsp;

Bản vẽ
