chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | ADC lấy mẫu RF 12 bit với giao diện JESD204B,3.2 dualGSPS ADC cho hoạt động đa băng tần,ADC năng lượng cực thấp với băng thông rộng |
||

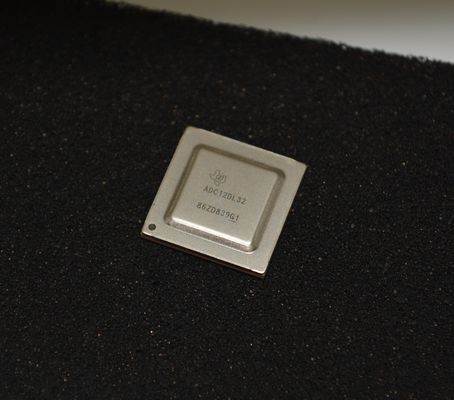

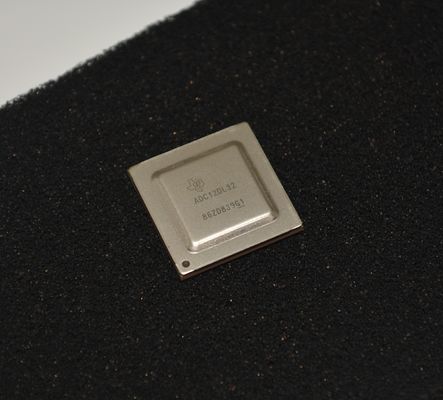

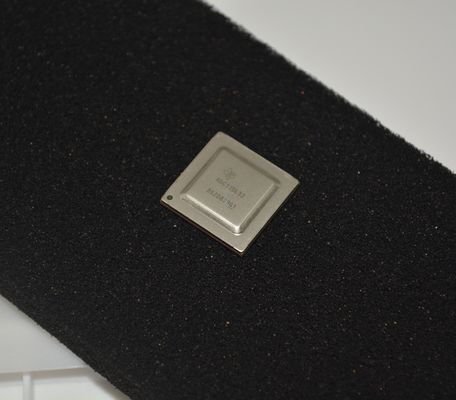

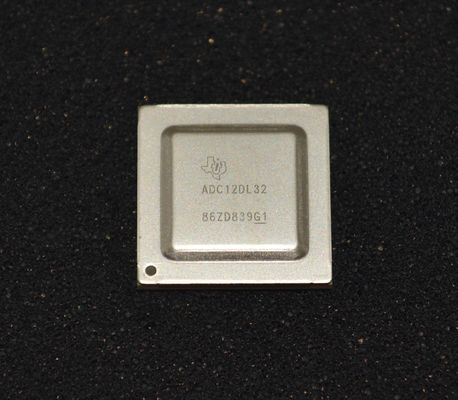

ADC12DL3200ACF ADC lấy mẫu RF, độ phân giải 12-Bit, Kênh kép 3.2GSPS, Tốc độ 6.4GBaud, Giao diện JESD204B, Hoạt động đa băng tần, Tiêu thụ điện năng cực thấp, Băng thông tương tự rộng, Tích hợp chuyển đổi xuống kỹ thuật số
andnbsp;
Tính năng
andbull; Lõi ADC:
andnbsp; andndash; Độ phân giải 12-Bit
andnbsp; andndash; Lên đến 6.4 GSPS ở chế độ một kênh
andnbsp; andndash; Lên đến 3.2 GSPS ở chế độ hai kênh
andbull; Dither nội bộ cho các hài bậc cao, cường độ thấp
andbull; Giao diện LVDS độ trễ thấp:
andnbsp; andndash; Tổng độ trễ: < 10 ns
andnbsp; andndash; Lên đến 48 cặp dữ liệu ở tốc độ 1.6 Gbps
andnbsp; andndash; Bốn đồng hồ dữ liệu DDR
andnbsp; andndash; Tín hiệu Strobe đơn giản hóa việc đồng bộ hóa
andbull; Mức ồn (Không có đầu vào, VFS = 1.0 VPP-DIFF):
andnbsp; andndash; Chế độ hai kênh: andndash;151.1 dBFS/Hz
andnbsp; andndash; Chế độ một kênh: andndash;154.3 dBFS/Hz
andbull; Đầu vào tương tự được đệm với VCMI là 0 V:andndash; Băng thông đầu vào tương tự (andndash;3 dB): 8.0 GHzandndash; Phạm vi tần số đầu vào có thể sử dụng: > 10 GHzandndash; Điện áp đầu vào toàn thang đo (VFS, Mặc định): 0.8 VPP
andbull; Điều chỉnh độ trễ khẩu độ không ồn (TAD):
andnbsp; andndash; Kiểm soát lấy mẫu chính xác: Bước 19-fs
andnbsp; andndash; Đơn giản hóa việc đồng bộ hóa và xen kẽ
andnbsp; andndash; Độ trễ không đổi theo nhiệt độ và điện áp
andbull; Các tính năng đồng bộ hóa dễ sử dụng:
andnbsp; andndash; Hiệu chỉnh thời gian SYSREF tự động
andnbsp; andndash; Dấu thời gian để đánh dấu mẫu
andbull; Tiêu thụ điện năng: 3.15 W
andnbsp;
Ứng dụng
andbull; Máy hiện sóng và bộ số hóa băng thông rộng
andbull; Chiến tranh điện tử (SIGINT, ELINT)
andbull; Đo khoảng cách Time-of-Flight và LIDAR
andbull; Đường truyền vi ba
andbull; Máy kiểm tra radar ô tô
andbull; Phổ kế
andnbsp;
Mô tả
ADC12DL3200 là bộ chuyển đổi tương tự sang kỹ thuật số (ADC) lấy mẫu RF, giga-sample, có thể lấy mẫu trực tiếp các tần số đầu vào từ DC đến trên 10 GHz. Ở chế độ hai kênh, ADC12DL3200 có thể lấy mẫu lên đến 3200 MSPS và ở chế độ một kênh lên đến 6400 MSPS. Các đánh đổi có thể lập trình được về số lượng kênh (chế độ hai kênh) và băng thông Nyquist (chế độ một kênh) cho phép phát triển phần cứng linh hoạt đáp ứng nhu cầu của cả các ứng dụng có số lượng kênh cao hoặc băng thông tín hiệu tức thời rộng. Băng thông đầu vào toàn công suất (andndash;3 dB) là 8.0 GHz và phạm vi tần số có thể sử dụng cho phép lấy mẫu RF trực tiếp của L-band, S-band, C-band và X-band cho các hệ thống linh hoạt về tần số.
ADC12DL3200 sử dụng giao diện báo hiệu vi sai điện áp thấp (LVDS) độ trễ thấp cho các ứng dụng nhạy cảm với độ trễ hoặc khi ưu tiên sự đơn giản của LVDS. Giao diện sử dụng tối đa 48 cặp dữ liệu, bốn đồng hồ tốc độ dữ liệu kép (DDR) và bốn tín hiệu strobe được sắp xếp trong bốn bus dữ liệu 12 bit. Giao diện hỗ trợ tốc độ báo hiệu lên đến 1.6 Gbps. Tín hiệu strobe đơn giản hóa việc đồng bộ hóa trên các bus và giữa nhiều thiết bị. Strobe được tạo ra bên trong và có thể được đặt lại tại một thời điểm xác định bằng đầu vào SYSREF. Việc đồng bộ hóa nhiều thiết bị được giảm bớt hơn nữa nhờ các tính năng đồng bộ hóa sáng tạo như điều chỉnh độ trễ khẩu độ không ồn (TAD) và tạo cửa sổ SYSREF.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
Texas Instruments
|
andnbsp;
|
|
Dòng
|
-
|
andnbsp;
|
|

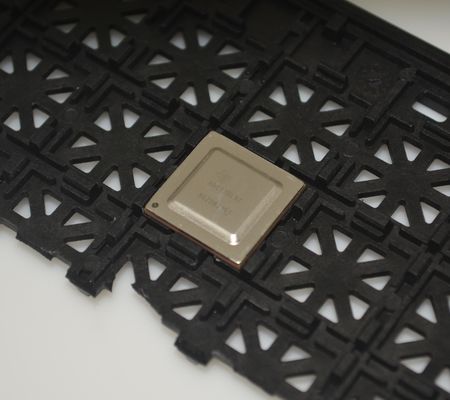

Đóng gói
|
Khay
|
andnbsp;
|
|
Trạng thái linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
Số bit
|
12
|
andnbsp;
|
|
Tốc độ lấy mẫu (Mỗi giây)
|
3.2G, 6.4G
|
andnbsp;
|
|
Số lượng đầu vào
|
1, 2
|
andnbsp;
|
|
Loại đầu vào
|
Vi sai, Kết thúc đơn
|
andnbsp;
|
|
Giao diện dữ liệu
|
LVDS - Song song
|
andnbsp;
|
|
Cấu hình
|
MUX-ADC
|
andnbsp;
|
|
Tỷ lệ - S/H:ADC
|
0:1
|
andnbsp;
|
|
Số lượng bộ chuyển đổi A/D
|
2
|
andnbsp;
|
|
Kiến trúc
|
Gấp xen kẽ
|
andnbsp;
|
|
Loại tham chiếu
|
Nội bộ
|
andnbsp;
|
|
Điện áp - Cung cấp, Tương tự
|
1.05V ~ 2V
|
andnbsp;
|
|
Điện áp - Cung cấp, Kỹ thuật số
|
1.05V ~ 2V
|
andnbsp;
|
|
Tính năng
|
Lấy mẫu đồng thời
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|

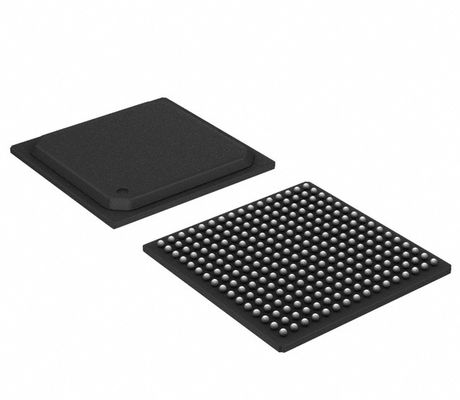

Gói / Vỏ
|
256-BBGA, FCBGA
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
256-FCBGA (17x17)
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
