| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | ADC 16 bit với giao diện song song,ADC lấy mẫu đồng thời 6 kênh,ADC năng lượng thấp 500kSPS |
||

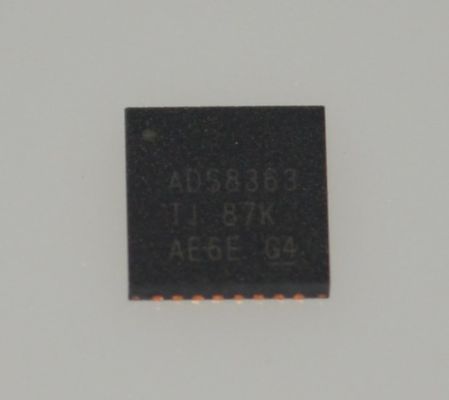

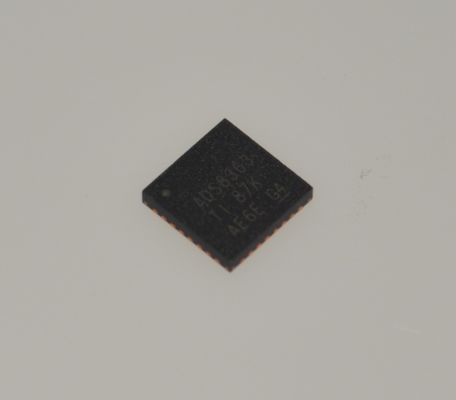

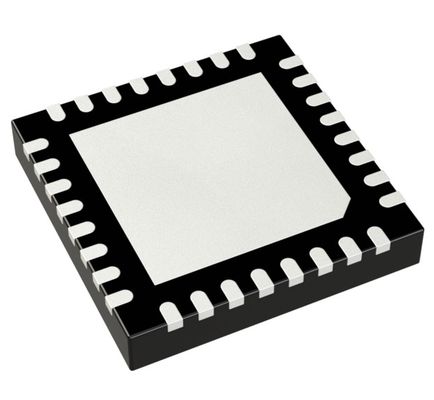

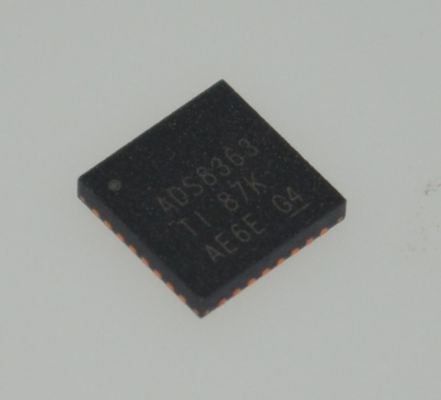

ADS8363SRHBR ADC Độ phân giải 16-Bit 500kSPS Thông lượng 6 Kênh Lấy mẫu đồng thời Công suất thấp (85mW) Giao diện song song andplusmn;2.5V Đầu vào lưỡng cực Tham chiếu nội bộ Gói QFP 64 chân
andnbsp;
Tính năng andnbsp;
andbull; Tám đầu vào giả hoặc Bốn đầu vào vi sai hoàn toàn
andbull; Lấy mẫu đồng thời hai kênh
andbull; Hiệu suất AC tuyệt vời:
andnbsp; andndash; SNR:
andnbsp; andnbsp; 93 dB (ADS8363)
andnbsp; andnbsp; 85 dB (ADS7263)
andnbsp; andnbsp; 73 dB (ADS7223)
andnbsp; andndash; THD:
andnbsp; andnbsp; andndash;98 dB (ADS8363)
andnbsp; andnbsp; andndash;92 dB (ADS7263)
andnbsp; andnbsp; andndash;86 dB (ADS7223)
andbull; Tham chiếu 2.5-V có thể lập trình và được đệm cho phép:
andnbsp; andndash; Hai cài đặt dải điện áp đầu vào khác nhau
andnbsp; andndash; Triển khai PGA hai cấp
andbull; Bộ tự động tuần tự có thể lập trình
andbull; Lưu trữ dữ liệu tích hợp (tối đa 4 trên mỗi kênh) cho các ứng dụng lấy mẫu quá mức
andbull; Bộ đếm 2 bit cho các ứng dụng an toàn
andbull; Được chỉ định đầy đủ trên phạm vi nhiệt độ công nghiệp mở rộng: andndash;40anddeg;C đến +125anddeg;C
andnbsp;
Ứng dụng
andbull; Điều khiển động cơ: Đo dòng điện và vị trí bao gồm các ứng dụng an toàn
andbull; Đo chất lượng điện năng
andbull; Điều khiển điện ba pha
andbull; Bộ điều khiển logic khả trình
andbull; Tự động hóa công nghiệp
andbull; Rơ le bảo vệ
andnbsp;
Mô tả
ADS8363 là bộ chuyển đổi tương tự sang kỹ thuật số (ADC) kép, 16 bit, 1-MSPS với tám kênh đầu vào giả hoặc bốn kênh đầu vào vi sai hoàn toàn được nhóm thành hai cặp để thu nhận tín hiệu đồng thời. Đầu vào tương tự được duy trì vi sai với đầu vào của ADC. Bộ ghép kênh đầu vào có thể được sử dụng ở chế độ vi sai giả, hỗ trợ tối đa bốn kênh trên mỗi ADC (4x2) hoặc ở chế độ vi sai hoàn toàn cho phép chuyển đổi tối đa hai đầu vào trên mỗi ADC (2x2). ADS7263 là phiên bản 14 bit và ADS7223 là phiên bản 12 bit của ADS8363.
ADS8363, ADS7263 và ADS7223 cung cấp hai đầu ra tham chiếu có thể lập trình, dải điện áp cung cấp linh hoạt, bộ tự động tuần tự có thể lập trình, lưu trữ dữ liệu lên đến bốn kết quả chuyển đổi trên mỗi kênh và một số tính năng tắt nguồn.
Tất cả các thiết bị đều được cung cấp trong gói VQFN 5 mm x 5 mm, 32 chân.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà chế tạo
|
Texas Instruments
|
andnbsp;
|
|
Loạt
|
-
|
andnbsp;
|
|
Đóng gói
|
Băng and Cuộn (TR)
|
andnbsp;
|
|
Trạng thái linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
Số bit
|
16
|
andnbsp;
|
|
Tốc độ lấy mẫu (Mỗi giây)
|
1M
|
andnbsp;
|
|
Số lượng đầu vào
|
4, 8
|
andnbsp;
|
|
Loại đầu vào
|
Vi sai, Giả vi sai
|
andnbsp;
|
|
Giao diện dữ liệu
|
SPI
|
andnbsp;
|
|
Cấu hình
|
MUX-S/H-ADC
|
andnbsp;
|
|
Tỷ lệ - S/H:ADC
|
1:1
|
andnbsp;
|
|
Số lượng bộ chuyển đổi A/D
|
2
|
andnbsp;
|
|
Kiến trúc
|
SAR
|
andnbsp;
|
|
Loại tham chiếu
|
Bên ngoài, Bên trong
|
andnbsp;
|
|
Điện áp - Cung cấp, Tương tự
|
2.7V ~ 5.5V
|
andnbsp;
|
|
Điện áp - Cung cấp, Kỹ thuật số
|
2.3V ~ 3.6V, 5V
|
andnbsp;
|
|
Tính năng
|
Lấy mẫu đồng thời
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
Gói / Vỏ
|
32-VFQFN Pad lộ ra
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
32-VQFN (5x5)
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
