chúng tôi cung cấp dịch vụ giải pháp một cửa, từ các mô-đun truyền thông, ăng-ten, PCB, PCBA và tất cả các thành phần cho PCB Bom.
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | Công tắc tải 36V với tính năng chặn dòng ngược,Công tắc tải đơn kênh 60mΩ Rds(on),Công tắc tải 2A bảo vệ nhiệt và dòng điện |
||

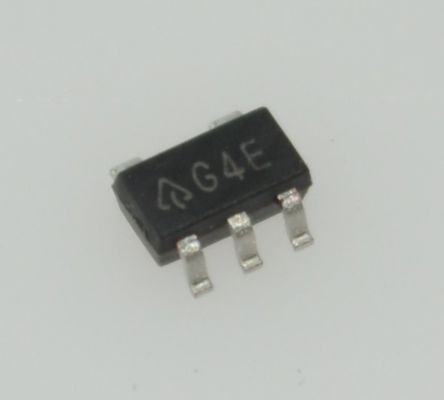

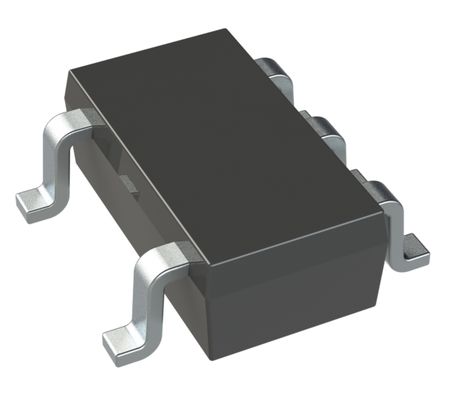

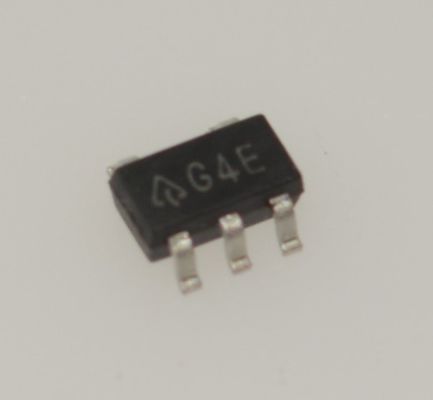

AP2821KTR-G1 Công tắc tải đơn kênh 36V 2A Siêu thấp 60mΩ Rds(on) Logic 1.2V đến 5.5V Khởi động nhanh 20µs Chặn dòng ngược thực Tự bảo vệ nhiệt và dòng điện -40°C đến +125°C
Tính năng
• Điện trở bật MOSFET thấp: 120mΩ @VIN = 5.0V
• Tuân thủ các thông số kỹ thuật USB
• Dải điện áp hoạt động: 2.7V đến 5.5V
• Dòng điện cung cấp thấp: 35µA (điển hình)
• Dòng điện tắt máy thấp: < 1µA
• Giới hạn dòng điện với Foldback: 2A
• Khóa điện áp thấp
• Khởi động mềm
• Bảo vệ quá dòng
• Bảo vệ quá nhiệt
• Bảo vệ ngắn mạch tải với Foldback
• Không có dòng điện ngược khi tắt nguồn
• Vượt qua ESD hệ thống: IEC61000-4-2 ±16kV (Phóng điện trong không khí) và ±8kV (Phóng điện tiếp xúc) trên đầu nối USB
Ứng dụng
• Quản lý nguồn USB
• Trung tâm USB bus/tự cấp nguồn
• Nguồn điện cắm nóng
• Mạch sạc pin
• Máy tính xách tay, PC bo mạch chủ
Mô tả
AP2821 là một công tắc nguồn phía cao tích hợp bao gồm đầu vào cho phép tương thích TTL, bơm sạc và MOSFET kênh n. RDS(ON) thấp của công tắc, 120mΩ, đáp ứng các yêu cầu về sụt áp USB. Nó bao gồm khởi động mềm để giới hạn dòng điện đột biến, bảo vệ quá dòng với fold-back và tắt máy nhiệt để tránh lỗi công tắc trong quá trình cắm nóng. Chức năng khóa điện áp thấp (UVLO) được sử dụng để đảm bảo thiết bị vẫn tắt trừ khi có điện áp đầu vào hợp lệ. Và không có dòng điện ngược khi tắt nguồn, với điện trở kéo xuống tắt máy để xả tụ điện đầu ra khi EN bị vô hiệu hóa.
THÔNG TIN
|
Danh mục
|
|
|
|
Nhà sản xuất
|
|
|
|
Dòng sản phẩm
|
-
|
|
|
Đóng gói
|
Băng và cuộn (TR)
Cắt băng (CT)
Digi-Reel®
|
|
|
Tình trạng linh kiện
|
Ngừng sản xuất
|
|
|
Loại công tắc
|
|
|
|
Số lượng đầu ra
|
1
|
|
|
Tỷ lệ - Đầu vào:Đầu ra
|
1:1
|
|
|
Cấu hình đầu ra
|
Phía cao
|
|
|
Loại đầu ra
|
Kênh N
|
|
|
Giao diện
|
Bật/Tắt
|
|
|
Điện áp - Tải
|
2.7V ~ 5.5V
|
|
|
Điện áp - Nguồn (Vcc/Vdd)
|
Không bắt buộc
|
|
|
Dòng điện - Đầu ra (Tối đa)
|
1.5A
|
|
|
Rds On (Điển hình)
|
120mOhm
|
|
|
Loại đầu vào
|
Không đảo
|
|
|
Tính năng
|
Tốc độ quay được kiểm soát
|
|
|
Bảo vệ lỗi
|
Giới hạn dòng điện (Cố định), Quá nhiệt, Dòng điện ngược, UVLO
|
|
|
Nhiệt độ hoạt động
|
-40°C ~ 85°C (TA)
|
|
|
Loại gắn
|
Gắn trên bề mặt
|
|
|
Gói thiết bị nhà cung cấp
|
SOT-23-5
|
|
|
Gói / Vỏ
|
|
|
|
Số sản phẩm cơ bản
|
Bản vẽ
