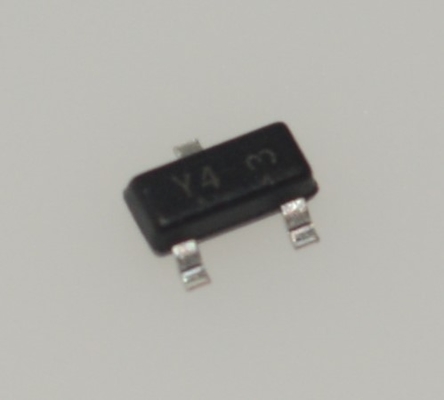

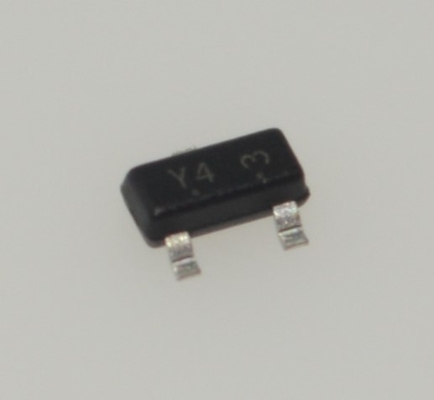

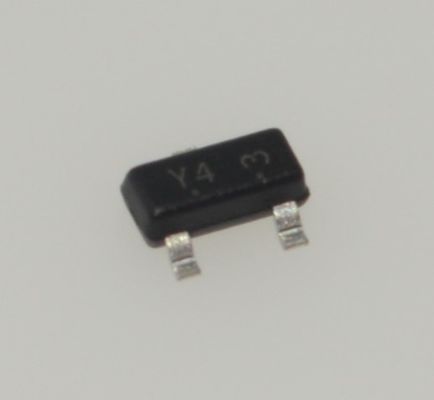

BZX84C15LT3G 15V Zener SOT-23 225mW Điện rò rỉ thấp Tăng độ ổn định cao Bảo vệ tăng áp Không chứa Halogen băng và cuộn bao bì lý tưởng cho PCB không gian hạn chế

BZX84C15LT3G 15V Zener SOT-23 225mW Dòng rò thấp Ổn định cao Bảo vệ chống đột biến Không chứa halogen Đóng gói dạng băng và cuộn Lý tưởng cho PCB bị giới hạn không gian

andnbsp;

Tính năng

andbull; Công suất 250 mW trên bo mạch FRandminus;4 hoặc FRandminus;5

andbull; Dải điện áp đánh thủng Zener andminus; 2.4 V đến 75 V

andbull; Gói được thiết kế để lắp ráp bo mạch tự động tối ưu

andbull; Kích thước gói nhỏ cho các ứng dụng mật độ cao

andbull; Xếp hạng ESD loại 3 (andgt; 16 kV) theo Kiểu mẫu cơ thể người

andbull; Có sẵn Dòng dung sai chặt chẽ (Xem Trang 4)

andbull; Tiền tố SZ cho các ứng dụng ô tô và các ứng dụng khác yêu cầu các yêu cầu thay đổi trang web và kiểm soát duy nhất; Đủ điều kiện AECandminus;Q101 và PPAP

andbull; Các thiết bị này không chứa Pbandminus; và tuân thủ RoHS

andnbsp;

Ứng dụng

1: Kẹp điện áp vàamp; Bảo vệ quá áp: Được sử dụng để bảo vệ các chân đầu vào nhạy cảm của mạch tích hợp (IC) hoặc MOSFET khỏi bị hư hỏng do

phóng tĩnh điện (ESD), đột biến điện áp hoặc quá áp ngẫu nhiên.

2andldquo;Tham chiếu điện áp: Cung cấp điện áp tham chiếu đơn giản, ổn định cho các mạch như ADC (Bộ chuyển đổi tương tự sang số), DAC (Số sang tương tự

Bộ chuyển đổi) hoặc bộ so sánh điện áp.

3: Cắt dạng sóng: Chuyển đổi sóng hình sin hoặc các dạng sóng khác thành sóng vuông gần đúng.

4: Điều chỉnh nguồn điện: Hoạt động như một bộ điều chỉnh điện áp đơn giản trong các mạch cung cấp điện không chính xác, dòng điện thấp.

andnbsp;

andnbsp;

Mô tả

1: Điện áp Zener:

Giá trị danh nghĩa: 15V

Đây là một thông số quan trọng cho biết điện áp tham chiếu ổn định của nó. Trong ứng dụng thực tế, nó có phạm vi dung sai.

Đối với BZX84C15LT3G, dung sai điện áp Zener là andplusmn;5%. Điều này có nghĩa là trong các điều kiện thử nghiệm cụ thể, điện áp điều chỉnh thực tế của nó thường nằm

giữa 14.25V và 15.75V.

2: Tản điện:

Tản điện liên tục tối đa: 350 mW

Đây là một giới hạn quan trọng xác định công suất tối đa mà điốt có thể xử lý an toàn (Công suất = Điện áp Zener vàtimes; Dòng Zener). Thiết kế mạch

phải đảm bảo dòng điện hoạt động không làm cho công suất tản vượt quá giá trị này, nếu không điốt có thể quá nóng và bị hỏng.

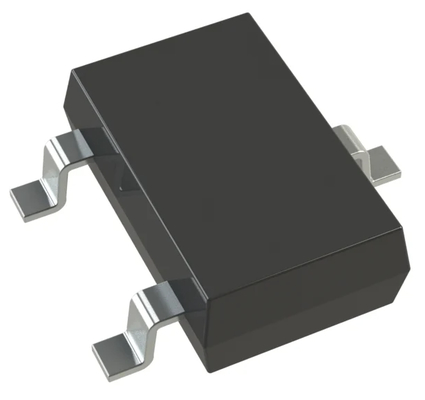

3: Gói:

SOT-23

Đây là một gói gắn trên bề mặt nhỏ 3 chân rất phổ biến, thích hợp cho thiết kế PCB mật độ cao.

4: Công nghệ:

Chip đơn: Không giống như một số gói điốt kép, gói SOT-23 của BZX84C15LT3G chỉ chứa một điốt Zener duy nhất.

5: Đặc tính hiệu suất:

Đặc tính đánh thủng rất sắc nét: Cho biết hiệu suất điều chỉnh điện áp tốt.

Dòng rò thấp: Dòng rò ngược rất nhỏ khi điện áp dưới điện áp Zener.

Trở kháng thấp: Có các đặc tính đáp ứng động tốt.

andnbsp;

THÔNG TIN

andnbsp;

Bản vẽ
