Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | USB 2.0 to Ethernet controller,Industrial temperature Ethernet controller,Compact QFN Ethernet controller |
||

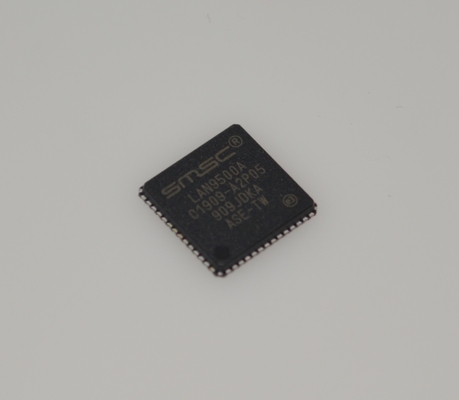

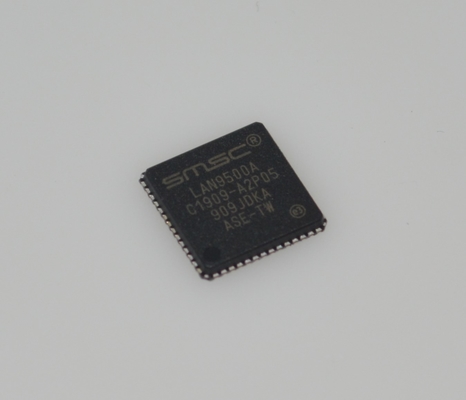

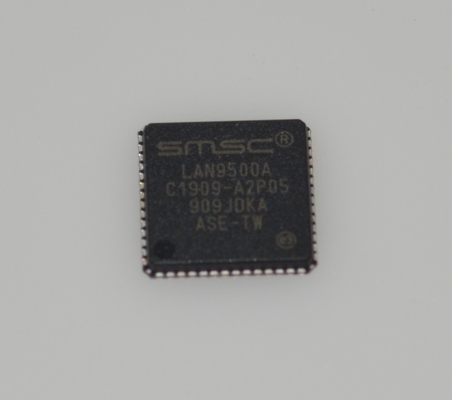

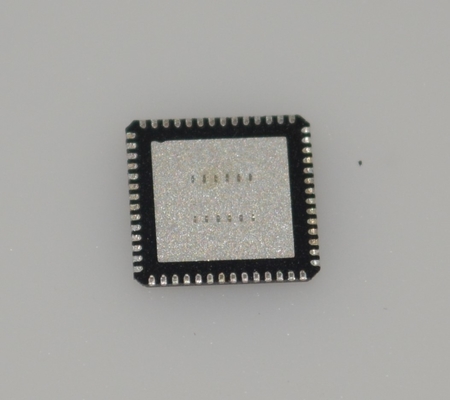

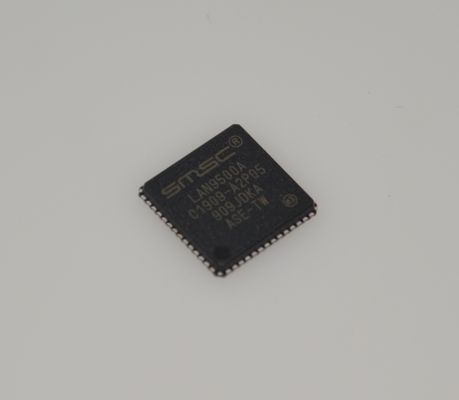

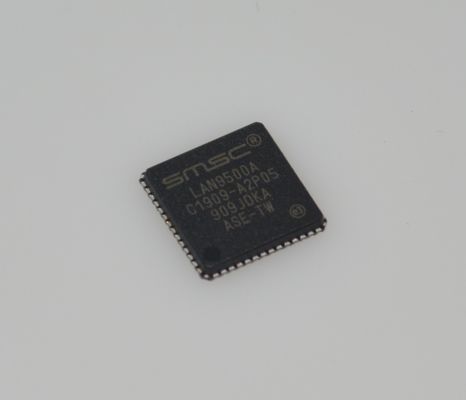

LAN9500A-ABZJ Bộ điều khiển Ethernet 10/100 nâng cao USB 2.0 với MAC/PHY tích hợp Hi-Speed 480Mbps & EEPROM Tiêu thụ điện năng cực thấp Nhiệt độ công nghiệp ESD mạnh mẽ và QFN 36 chân nhỏ gọn cho Thiết kế nhúng
Tính năng
• Bộ điều khiển thiết bị USB
- Hoàn toàn tuân thủ Hi
-Speed Universal Serial Bus Specification Revision 2.0
- Hỗ trợ các chế độ HS (480 Mbps) và FS (12 Mbps)
- Hỗ trợ bốn điểm cuối
- Hỗ trợ các lệnh dành riêng cho nhà cung cấp
- Tích hợp USB 2.0 PHY
- Hỗ trợ đánh thức từ xa
• Bộ điều khiển Ethernet 10/100 hiệu suất cao
- Hoàn toàn tuân thủ IEEE802.3/802.3u
- Tích hợp Ethernet MAC và PHY
- Hỗ trợ 10BASE-T và 100BASE-TX
- Hỗ trợ song công và bán song công
- Điều khiển luồng song công và bán song công
- Tạo và loại bỏ Preamble
- Tự động tạo và kiểm tra CRC 32 bit
- Tự động đệm và loại bỏ pad
- Chế độ Loop-back
- Hỗ trợ dỡ tải tổng kiểm TCP/UDP/IP/ICMP
• Chế độ lọc địa chỉ linh hoạt
– Một địa chỉ hoàn hảo 48 bit
– 64 địa chỉ multicast được lọc bằng băm
– Vượt qua tất cả multicast
– Chế độ Promiscuous
– Lọc nghịch đảo
– Vượt qua tất cả các mục nhập với báo cáo trạng thái
Ứng dụng
• Hệ thống nhúng
• Hộp giải mã tín hiệu
• PVR
• Thiết bị CE
• Máy in mạng
• Bộ sao chép cổng USB
• Ổ cắm USB sang Ethernet độc lập
• Thiết bị đo lường thử nghiệm
• Công nghiệp
Mô tả
LAN9500A-ABZJ là bộ điều khiển Ethernet 10/100 USB 2.0 một chip hiệu suất cao, tích hợp cao, được thiết kế cho các hệ thống nhúng, bộ điều hợp mạng và nhiều thiết bị điện tử tiêu dùng khác nhau yêu cầu kết nối mạng có dây.
Ưu điểm cốt lõi của chip này nằm ở mức độ tích hợp cao. Nó kết hợp một lớp vật lý USB 2.0 Hi-Speed (PHY), một lớp vật lý Ethernet 10/100 (PHY), một Bộ điều khiển truy cập phương tiện Ethernet (MAC) và một EEPROM tích hợp, tất cả trong một chip duy nhất. Thiết kế này đơn giản hóa đáng kể mạch ngoại vi, giảm số lượng linh kiện bên ngoài, do đó giảm chi phí hệ thống tổng thể và yêu cầu không gian bảng mạch in (PCB), đồng thời tăng cường độ tin cậy của thiết kế.
LAN9500A hỗ trợ tốc độ truyền dữ liệu USB 2.0 “Hi-Speed” 480 Mbps, đảm bảo thông lượng dữ liệu mạng nhanh chóng và mượt mà qua giao diện USB. Nó có các khả năng quản lý năng lượng tiên tiến để tiêu thụ điện năng cực thấp, làm cho nó trở nên lý tưởng cho các ứng dụng di động và tiết kiệm năng lượng. Hơn nữa, thiết bị hỗ trợ dải nhiệt độ công nghiệp mở rộng (-40anddeg;C đến +85anddeg;C) và cung cấp khả năng bảo vệ ESD nhúng mạnh mẽ, cho phép nó chịu được môi trường công nghiệp khắc nghiệt và các điều kiện điện khắt khe, đảm bảo độ ổn định và độ bền cao. Gói QFN 36 chân nhỏ gọn của nó tiếp tục tối ưu hóa các ứng dụng bị giới hạn về không gian.
THÔNG TIN
|
Danh mục
|
|
|
|
Nhà sản xuất
|
Công nghệ Microchip
|
|
|
Dòng
|
-
|
|
|
Đóng gói
|
Khay
|
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
|
|
DigiKey Lập trình
|
Chưa được xác minh
|
|
|
Giao thức
|
Ethernet
|
|
|
Chức năng
|
Cầu nối, USB sang Ethernet
|
|
|
Giao diện
|
USB
|
|
|
Tiêu chuẩn
|
USB 2.0, 10/100 Base-T/TX PHY
|
|
|
Điện áp - Cung cấp
|
1.2V, 2.5V, 3.3V
|
|
|
Dòng điện - Cung cấp
|
-
|
|
|
Nhiệt độ hoạt động
|
0anddeg;C ~ 70anddeg;C
|
|
|
Gói / Vỏ
|
56-VFQFN Pad lộ ra
|
|
|
Gói thiết bị nhà cung cấp
|
56-QFN (8x8)
|
|
|
Số sản phẩm cơ bản
|
Bản vẽ
