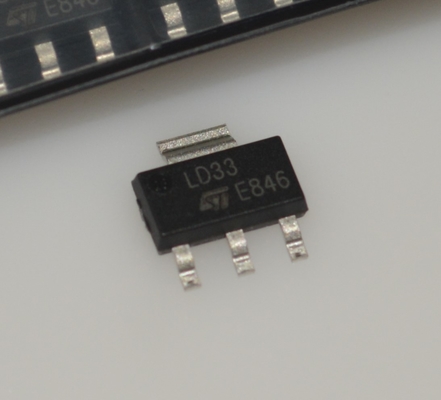

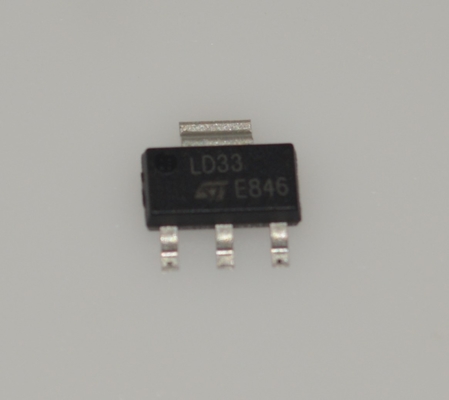

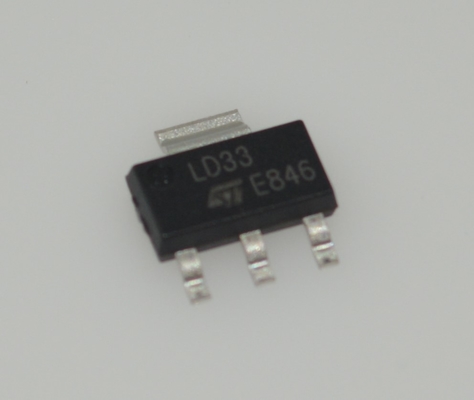

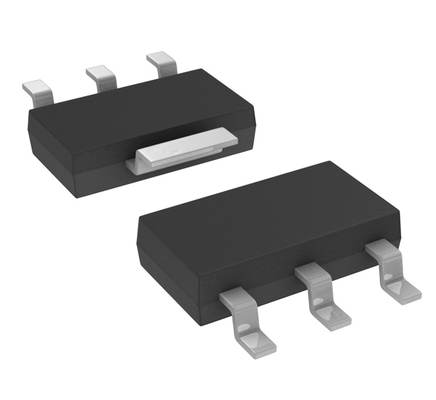

LD1117S33CTR Bộ điều chỉnh điện áp LDO 3.3V với đầu ra 1A Điện áp sụt thấp Độ chính xác cao Bảo vệ quá dòng & nhiệt Ổn định với tụ gốm Gói SOT-223

LD1117S33CTR 3.3V LDO Bộ điều chỉnh điện áp với đầu ra 1A Điện áp giảm cao Độ chính xác cao, bảo vệ nhiệt và hiện tại ổn định với tụi gốm SOT-223

Đặc điểm

• Điện áp thoát thấp (1V typ)

• Điện lượng đầu ra lên đến 800 mA SO-8

• Điện áp đầu ra cố định: 1,2 V, 1,8 V, 2,5 V, 3,3 V, 5,0 V

• Có sẵn phiên bản điều chỉnh (VREF = 1,25 V)

• Giới hạn dòng điện và nhiệt bên trong

• Có sẵn trong ± 1% (ở 25 °C) và 2% trong phạm vi nhiệt độ đầy đủ

• Phản ứng điện áp cung cấp: 75 dB (thường)

Ứng dụng

1Điện tử tiêu dùng

Thiết bị gia đình thông minh:Ví dụ như cắm thông minh Wi-Fi, cảm biến, điều khiển từ xa, vv, được sử dụng để cung cấp năng lượng cho MCU chính và các mô-đun cảm biến.

Thiết bị di động:Ví dụ như máy nghe nhạc MP3, khung ảnh kỹ thuật số, quạt cầm tay, vv, để chuyển đổi điện áp và điều chỉnh các mạch hạ lưu.

Các thiết bị ngoại vi máy tính:Ví dụ như nguồn hỗ trợ trên bo mạch chủ, cổng USB, thẻ nội bộ.

2Thiết bị truyền thông và mạng

Mô-đun mạng:Cung cấp điện cho các bộ điều khiển Ethernet thế hệ trước và các mô-đun Wi-Fi (thường yêu cầu nguồn 3.3V).

Router/Switch:Cung cấp năng lượng phụ cho một số chip trên bảng.

Mô-đun quang học:Cũng được sử dụng trong một số máy thu quang truyền thống.

3. Kiểm soát công nghiệp & Tự động hóa

Bảng điều khiển công nghiệp:Cung cấp nguồn 3.3V cho các mạch logic, MCU, op-amp, vv, trong PLC và bộ điều khiển công nghiệp.

Giao diện cảm biến:Nhiều cảm biến (nhiệt độ, áp suất, độ ẩm) hoạt động ở 3.3V, làm cho LD1117 trở thành nguồn điện lý tưởng.

Thiết bị đo lường và thử nghiệm:Năng lượng mạch analog và kỹ thuật số trong thẻ và thiết bị thu thập dữ liệu.

4. Điện tử ô tôHệ thống thông tin giải trí trên xe:Năng lượng các thành phần năng lượng thấp trong các thiết bị như radio, hệ thống định vị.

Bộ điều khiển cơ thể:Ví dụ như bộ điều khiển cửa sổ, bộ điều khiển lau và các đơn vị ECU khác yêu cầu nguồn cung cấp ổn định 3,3V.

5. Hệ thống và dự án nhúng

Arduino Shields:Thường được sử dụng trên các tấm chắn để chuyển đổi điện áp cao hơn (ví dụ: 5V hoặc 9V) xuống 3,3V để cung cấp năng lượng cho các cảm biến hoặc thiết bị 3,3V.

Raspberry Pi/STM32 Development Boards:Được sử dụng trong các bảng mở rộng tùy chỉnh hoặc các dự án để cung cấp một đường ray 3.3V cho các thành phần bên ngoài.

Các dự án DIY điện tử:Được sử dụng trong hầu hết các dự án nghiệp dư hoặc chuyên nghiệp mà đòi hỏi phải bước xuống từ đầu vào như 5V / 6V / 9V đến 3.3V.

Mô tả

LD1117 là một bộ điều chỉnh điện áp giảm thấp có khả năng cung cấp đến 800 mA dòng điện đầu ra, có sẵn ngay cả trong phiên bản điều chỉnh (VREF = 1,25 V).được cung cấp các điện áp đầu ra sau:: 1.2 V, 1.8 V, 2.5 V, 3.3 V và 5.0 V. Thiết bị được cung cấp trong: SOT-223, DPAK, SO-8 và TO-220.Các gói gắn bề mặt SOT 223 và DPAK tối ưu hóa các đặc điểm nhiệt thậm chí cung cấp hiệu ứng tiết kiệm không gian có liên quan. Hiệu suất cao được đảm bảo bởi NPN thông qua bóng bán dẫn. Trong thực tế trong trường hợp này, không giống như PNP một, dòng điện tĩnh chảy chủ yếu vào tải.Chỉ cần một chất điện tối thiểu 10 μF rất phổ biến để ổn định.

Khi cắt chip cho phép bộ điều chỉnh đạt được độ chịu áp suất đầu ra rất chặt chẽ, trong phạm vi ± 1% ở 25 °C. LD1117 có thể điều chỉnh tương thích với tiêu chuẩn khác.Các bộ điều chỉnh điện áp điều chỉnh duy trì hiệu suất tốt hơn về giảm và dung nạp.
