Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | adjustable LDO voltage regulator,800mA SOT-223 regulator,1.25-13.8V ceramic capacitor regulator |
||

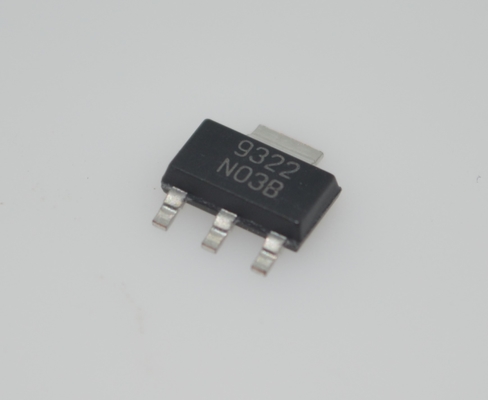

LM1117IMPX-ADJ/NOPB Bộ điều chỉnh LDO có thể điều chỉnh 1.25-13.8V 800mA với độ sụt áp 1.2V Độ chính xác 1% Bảo vệ dòng/nhiệt Ổn định với Tụ gốm Gói SOT-223 Phạm vi -40anddeg;C đến +125anddeg;C
andnbsp;
Tính năng
andbull; Để có một giải pháp thay thế thả vào mới hơn, hãy xem TLV1117
andbull; Để thay thế thả vào trong cấu hình gói đầu ra cố định SOT-223 và cải thiện chức năng, hãy xem TLV761
andbull; Có sẵn các phiên bản 1.8 V, 2.5 V, 3.3 V, 5 V và có thể điều chỉnh
andbull; Gói SOT-223 và WSON tiết kiệm không gian
andbull; Giới hạn dòng điện và bảo vệ nhiệt
andbull; Dòng điện đầu ra: 800 mA
andbull; Điều chỉnh đường truyền: 0.2% (tối đa)
andbull; Điều chỉnh tải: 0.4% (tối đa)
andbull; Phạm vi nhiệt độ:
andndash; LM1117: 0anddeg;C đến +125anddeg;C
andndash; LM1117I: andndash;40anddeg;C đến +125anddeg;C
andnbsp;
Ứng dụng
andbull; Mô-đun giai đoạn nguồn ổ đĩa AC
andbull; Mạng lưới thương mại và PSU máy chủ
andbull; AC/DC công nghiệp
andbull; Máy quét siêu âm
andbull; Mô-đun điều khiển ổ đĩa servo
andnbsp;
Mô tả
LM1117 là bộ điều chỉnh điện áp sụt áp thấp với độ sụt áp 1.2 V ở dòng tải 800 mA.
LM1117 có sẵn trong phiên bản có thể điều chỉnh, có thể đặt điện áp đầu ra từ 1.25 V đến 13.8 V chỉ với hai điện trở bên ngoài. Ngoài ra, thiết bị có sẵn ở năm điện áp cố định, 1.8 V, 2.5 V, 3.3 V và 5 V.
LM1117 cung cấp giới hạn dòng điện và tắt nhiệt. Mạch bao gồm một tham chiếu dải năng lượng được cắt tỉa Zener để đảm bảo độ chính xác điện áp đầu ra trong vòng andplusmn;1%.
Cần có tụ tantalum tối thiểu 10-andmicro;F ở đầu ra để cải thiện đáp ứng thoáng qua và độ ổn định.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Mfr
|
andnbsp;
|
|
|
Dòng
|
-
|
andnbsp;
|
|

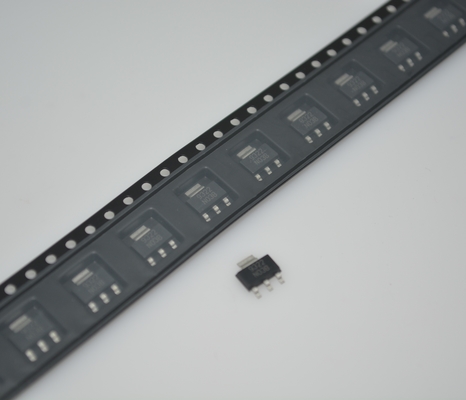

Đóng gói
|
Băng vàamp; Cuộn (TR)
Cắt băng (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
Tình trạng bộ phận
|
Đang hoạt động
|
andnbsp;
|
|
Cấu hình đầu ra
|
andnbsp;
|
|
|
Loại đầu ra
|
andnbsp;
|
|
|
Số lượng bộ điều chỉnh
|
1
|
andnbsp;
|
|
Điện áp - Đầu vào (Tối đa)
|
15V
|
andnbsp;
|
|
Điện áp - Đầu ra (Tối thiểu/Cố định)
|
1.25V
|
andnbsp;
|
|
Điện áp - Đầu ra (Tối đa)
|
andnbsp;
|
|
|
Điện áp sụt áp (Tối đa)
|
1.2V @ 800mA
|
andnbsp;
|
|
Dòng điện - Đầu ra
|
andnbsp;
|
|
|
Dòng điện - Tĩnh (Iq)
|
5 mA
|
andnbsp;
|
|
Dòng điện - Cung cấp (Tối đa)
|
10 mA
|
andnbsp;
|
|
PSRR
|
75dB (120Hz)
|
andnbsp;
|
|
Tính năng điều khiển
|
-
|
andnbsp;
|
|
Tính năng bảo vệ
|
Quá dòng, Quá nhiệt
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Gói / Vỏ
|
TO-261-4, TO-261AA
|
andnbsp;
|
|

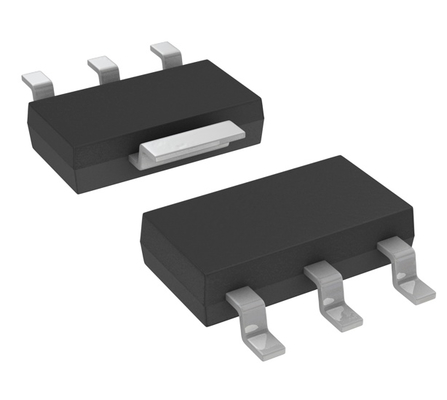

Gói thiết bị nhà cung cấp
|
SOT-223-4
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
