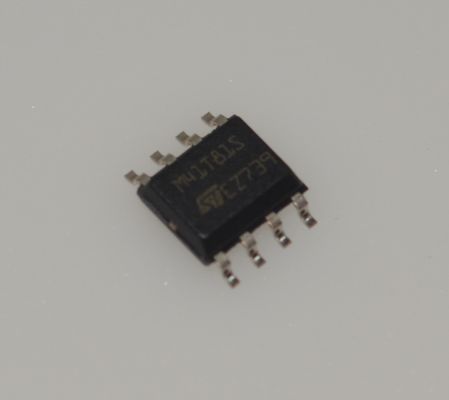

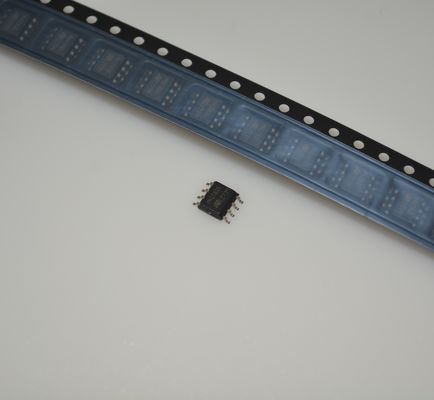

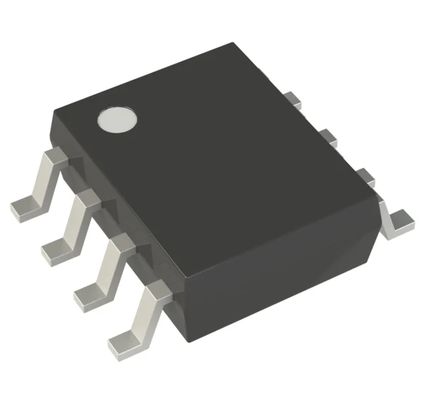

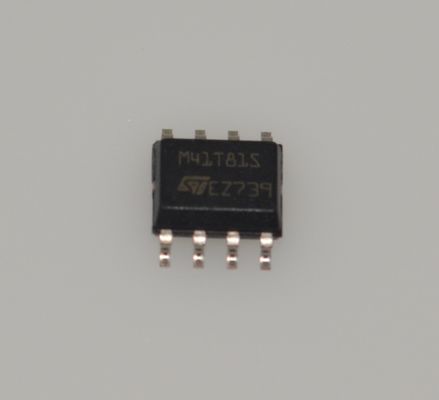

M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F Iandsup2;C RTC nối tiếp với Chuyển đổi Pin 200ns Giữ thời gian Thấp 400nA Dòng điện Hoạt động 2.5-5.5V Công nghiệp -40anddeg;C đến +85anddeg;C Gói 8-DIP Tích hợp Bộ dao động vàamp; Đầu ra sóng vuông

andnbsp;

Tính năng

■ Bộ đếm cho phần mười/phần trăm giây, giây, phút, giờ, ngày, tháng, năm và thế kỷ

■ Bộ dao động tinh thể 32 KHz với điện dung tải tích hợp (12.5 pf) cung cấp độ ổn định bộ dao động vượt trội và hoạt động điện trở chuỗi tinh thể cao)

■ Phát hiện dừng bộ dao động (giám sát hoạt động đồng hồ)

■ Giao diện nối tiếp hỗ trợ bus I2C (giao thức 400 kHz)

■ Dòng điện cung cấp pin cực thấp 0.6 vàmicro;A (typ)

■ Điện áp hoạt động đồng hồ 2.0 đến 5.5 V

■ Mạch chuyển đổi và bỏ chọn tự động (tham chiếu cố định) cung cấp hoạt động đầy đủ trong các ứng dụng 3.0 V)

■ VCC = 2.7 đến 5.5 V

■ 2.5 V andle; VPFD andle; 2.7 V

■ Dấu thời gian tắt nguồn (bit HT) cho phép xác định thời gian đã trôi qua trong pin dự phòng

■ Cờ pin yếu

■ Chức năng báo thức và ngắt có thể lập trình (có hiệu lực ngay cả trong chế độ pin dự phòng)

■ Bộ hẹn giờ giám sát có thể lập trình chính xác (từ 62.5 ms đến 128 s)

■ Hiệu chỉnh đồng hồ bằng phần mềm (để bù cho độ lệch tinh thể do nhiệt độ)

■ Nhiệt độ hoạt động từ andndash;40 đến 85 anddeg;C

■ Các tùy chọn gói bao gồm SOIC 8 chân hoặc SOIC tinh thể nhúng 18 chân

andnbsp;

Ứng dụng

1. Tự động hóa công nghiệp vàamp; Hệ thống điều khiển

* Trường hợp sử dụng: Bộ điều khiển logic khả trình (PLC), PC công nghiệp (IPC), Hệ thống điều khiển phân tán (DCS), bộ ghi dữ liệu cảm biến.
* Tại sao: Phạm vi nhiệt độ mở rộng của nó (-40anddeg;C đến +85anddeg;C) và lỗ thông qua 8-DIP gói làm cho nó đủ mạnh mẽ cho môi trường công nghiệp khắc nghiệt, đảm bảo việc ghi thời gian và ghi nhật ký sự kiện chính xác.

2. Viễn thông vàamp; Cơ sở hạ tầng mạng
* Trường hợp sử dụng: Bộ định tuyến, bộ chuyển mạch, bộ điều khiển trạm gốc, Bộ nhớ đính kèm mạng (NAS).
* Tại sao: Thiết bị này cần giữ thời gian chính xác để đồng bộ hóa nhật ký, quản lý lưu lượng mạng và theo dõi lỗi. Giao diện Iandsup2;C của nó cho phép kết nối dễ dàng với bộ xử lý chính và Tính năng chuyển đổi pin đảm bảo thời gian được duy trì trong khi mất điện chính.

3. Điện tử tiêu dùng vàamp; Thiết bị thông minh
* Trường hợp sử dụng: Đồng hồ thông minh tiên tiến, bộ biến tần năng lượng mặt trời, thiết bị cao cấp (ví dụ: lò nướng, máy giặt), thiết bị đầu cuối điểm bán hàng (POS).
* Tại sao: Mức tiêu thụ điện năng cực thấp (400nA) là rất quan trọng đối với các thiết bị chạy bằng pin. Ví dụ, trong đồng hồ thông minh, pin dự phòng có thể duy trì việc giữ thời gian trong khi mất điện chính nhờ mức tiêu thụ tối thiểu của RTC, đảm bảo thời gian sự kiện quan trọng được ghi lại.

4. Thiết bị ghi dữ liệu vàamp; Đo lường
* Trường hợp sử dụng: Trạm giám sát môi trường, máy ghi dữ liệu xe, thiết bị khoa học.
* Tại sao: Cung cấp dấu thời gian chính xác cho mọi điểm dữ liệu là điều cần thiết. Tính năng chuyển đổi pin đảm bảo thời gian không bao giờ bị mất trong khi mất điện và bộ dao động tích hợp đơn giản hóa thiết kế.

andnbsp;

Mô tả

M41T81S là đồng hồ thời gian thực nối tiếp (RTC) công suất thấp với bộ dao động 32.768 kHz tích hợp (điều khiển tinh thể bên ngoài). Tám byte của SRAM được sử dụng cho chức năng đồng hồ/lịch và được cấu hình ở định dạng thập phân được mã hóa nhị phân (BCD). Thêm 12 byte SRAM cung cấp trạng thái/điều khiển báo thức, đồng hồ giám sát và các chức năng sóng vuông. Địa chỉ và dữ liệu được truyền nối tiếp thông qua giao diện I2C hai dòng, hai chiều. Thanh ghi địa chỉ tích hợp được tăng tự động sau mỗi byte dữ liệu GHI hoặc ĐỌC.

M41T81S có mạch cảm biến nguồn tích hợp, phát hiện lỗi nguồn và tự động chuyển sang nguồn pin khi xảy ra lỗi nguồn. Năng lượng cần thiết để duy trì hoạt động đồng hồ có thể được cung cấp bởi nguồn nút lithium nhỏ khi xảy ra lỗi nguồn. Các chức năng có sẵn cho người dùng bao gồm đồng hồ/lịch thời gian trong ngày không khả biến, ngắt báo thức, bộ hẹn giờ giám sát và đầu ra sóng vuông có thể lập trình. Tám vị trí địa chỉ đồng hồ chứa thế kỷ, năm, tháng, ngày, ngày, giờ, phút, giây và phần mười/phần trăm giây ở định dạng BCD 24 giờ. Các hiệu chỉnh cho các tháng 28, 29 (năm nhuận - có hiệu lực đến năm 2100), 30 và 31 ngày được thực hiện tự động.

M41T81S được cung cấp trong gói SOIC 8 chân hoặc gói SOIC 300 mil 18 chân bao gồm tinh thể 32 KHz nhúng.

SOIC tinh thể nhúng 18 chân chỉ yêu cầu pin do người dùng cung cấp để cung cấp hoạt động không khả biến.

andnbsp;

THÔNG TIN

andnbsp;

Bản vẽ
