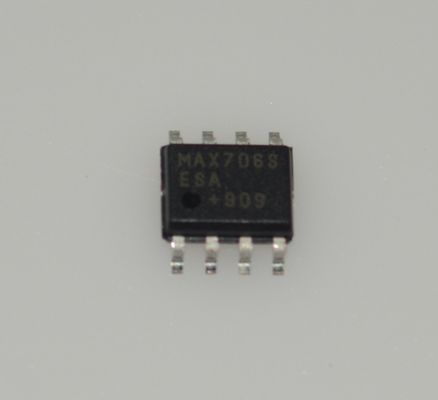

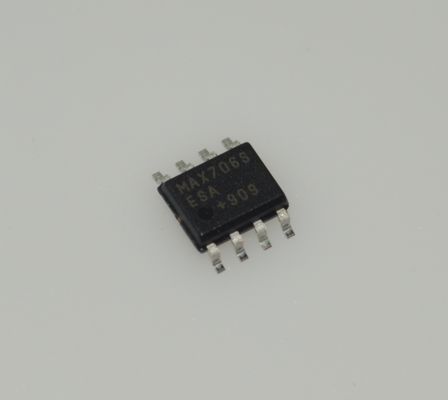

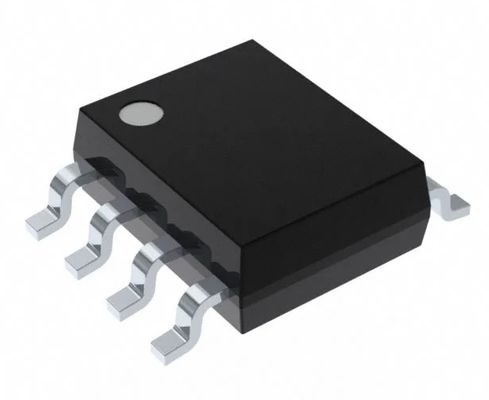

MAX706SESA+T: μP Supervisor with Manual Reset, 200ms Pulse, 4.65V Threshold, Low 35μA Current, 3.3V/5V Operation, -40°C to +85°C, Watchdog Timer and Power-Fail Compare

MAX706SESA+Tandnbsp;andmu;P Giám sát với Đặt lại Thủ côngandnbsp;Xung 200msandnbsp;Ngưỡng 4.65Vandnbsp;Dòng điện Thấp 35andmu;Aandnbsp;Hoạt động 3.3V/5Vandnbsp;-40anddeg;C đến +85anddeg;Candnbsp;Bộ hẹn giờ Watchdog & So sánh Lỗi Nguồn

andnbsp;

Tính năng

Gói andmicro;MAX, SO 8 chân nhỏ

Giám sát điện áp cung cấp chính xác

andnbsp; 2.63V (MAX706P/R, MAX706AP/AR và MAX708R)

andnbsp; 2.93V (MAX706S, MAX706AS và MAX708S)

andnbsp; 3.08V (MAX706T, MAX706AT và MAX708T)

Độ trễ thời gian đặt lại 200ms

Đầu vào đặt lại thủ công tương thích TTL/CMOS đã khử nhiễu

Dòng điện tĩnh 100andmicro;A

Tính năng vô hiệu hóa WDI (MAX706AP/AR/AS/AT)

Bộ hẹn giờ Watchdog: Thời gian chờ 1.6s

Tín hiệu đầu ra đặt lại:

andnbsp; Chỉ hoạt động cao (MAX706P, MAX706AP)

andnbsp; Chỉ hoạt động thấp (MAX706R/S/T, MAX706AR/AS/AT)

andnbsp; Hoạt động cao và Hoạt động thấp (MAX708R/S/T)

Giám sát điện áp để cảnh báo lỗi nguồn hoặc pin yếuandnbsp;

Gói gắn trên bề mặt 8 chân

Đảm bảo khẳng định RESET đến VCC = 1V

andnbsp;

Ứng dụng

Thiết bị chạy bằng pin

Dụng cụ di động

Máy tính

Bộ điều khiển

Dụng cụ thông minh

Giám sát nguồn andmicro;P quan trọng

andnbsp;

Mô tả

Các mạch giám sát MAX706P/R/S/T, MAX706AP/AR/AS/AT và MAX708R/S/T vi xử lý (andmicro;P) làm giảm độ phức tạp và số lượng linh kiện cần thiết để giám sát mức nguồn +3V trong hệ thống andmicro;P +3V đến +5V. Các thiết bị này cải thiện đáng kể độ tin cậy và độ chính xác của hệ thống so với các IC riêng biệt hoặc các linh kiện rời rạc.

Các mạch giám sát MAX706P/R/S/T và MAX706AP/AR/AS/AT cung cấp bốn chức năng sau:

1) Đầu ra đặt lại trong quá trình bật nguồn, tắt nguồn và điều kiện sụt áp.

2) Đầu ra watchdog độc lập, xuống thấp nếu đầu vào watchdog chưa được chuyển đổi trong vòng 1.6s.

3) Bộ phát hiện ngưỡng 1.25V để cảnh báo lỗi nguồn, phát hiện pin yếu hoặc để giám sát nguồn điện khác với nguồn chính.

4) Đầu vào đặt lại thủ công, hoạt động thấp.

Sự khác biệt duy nhất giữa MAX706R/AR, MAX706S/AS và MAX706T/AT là mức điện áp ngưỡng đặt lại, lần lượt là 2.63V, 2.93V và 3.08V. Tất cả đều có tín hiệu đầu ra đặt lại hoạt động thấp. MAX706P/AP giống hệt MAX706R/AR, ngoại trừ tín hiệu đầu ra đặt lại hoạt động cao. Chức năng bộ hẹn giờ đồng hồ cho MAX706AP/AR/AS/AT bị vô hiệu hóa khi đầu vào WDI bị bỏ ngỏ hoặc được kết nối với trạng thái trở kháng cao của đầu ra ba trạng thái rò rỉ thấp.

MAX708R/S/T cung cấp các chức năng tương tự như MAX706R/S/T và MAX706AR/AS/AT ngoại trừ chúng không có bộ hẹn giờ watchdog. Thay vào đó, chúng cung cấp cả đầu ra RESET và RESET. Như với MAX706, các thiết bị có hậu tố R, S và T có ngưỡng đặt lại lần lượt là 2.63V, 2.93V và 3.08V.

Các thiết bị này có sẵn trong các gói SO, DIP và andmicro;MAXandreg; 8 chân và được chỉ định đầy đủ trong phạm vi nhiệt độ hoạt động.
