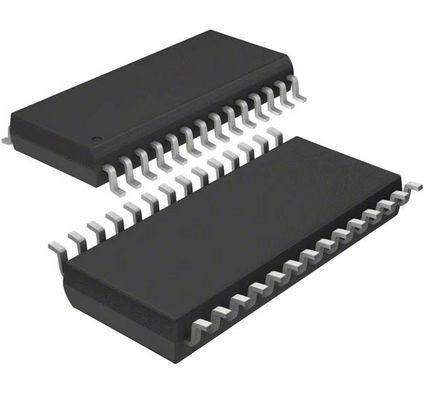

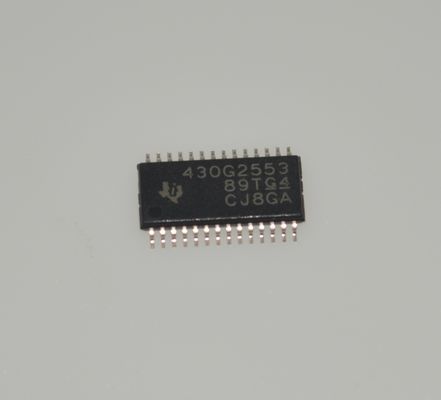

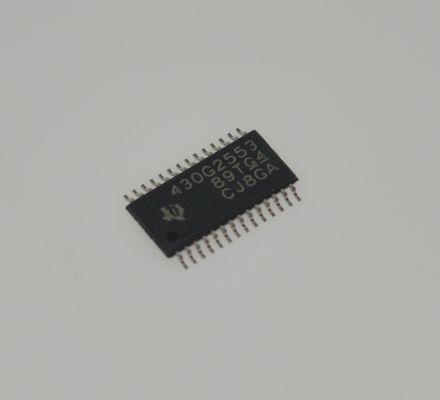

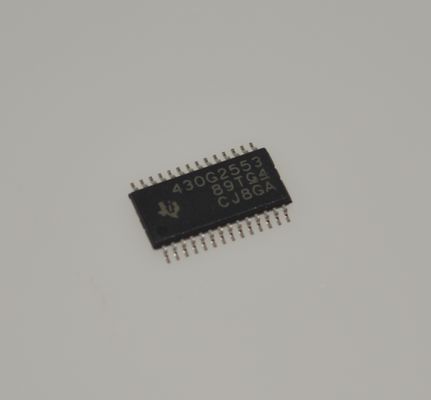

MSP430G2553IPW28R: 16MHz 16-bit Ultra-Low-Power MCU with 16KB Flash, 512B RAM, 10-bit ADC, Timer, UART/SPI/I2C, On-chip Emulation and Extended Temp Range for Embedded Systems

MSP430G2553IPW28R: MCU Siêu Tiết Kiệm Điện 16-bit 16MHz với 16KB Flash, 512B RAM, ADC 10-bit, Timer, UART/SPI/I2C, Mô phỏng trên chip & Phạm vi nhiệt độ mở rộng cho Hệ thống Nhúng

andnbsp;

TÍNH NĂNG

andbull; Dải Điện áp Cung cấp Thấp: 1.8 V đến 3.6 V

andbull; Tiêu thụ Điện năng Cực Thấp

andnbsp; andndash; Chế độ Hoạt động: 230 vàmicro;A tại 1 MHz, 2.2 V

andnbsp; andndash; Chế độ Chờ: 0.5 vàmicro;A

andnbsp; andndash; Chế độ Tắt (Duy trì RAM): 0.1 vàmicro;A

andbull; Năm Chế độ Tiết kiệm Điện

andbull; Khởi động Cực Nhanh từ Chế độ Chờ trong Ít hơn 1 vàmicro;s

andbull; Kiến trúc RISC 16-Bit, Thời gian Chu kỳ Lệnh 62.5-ns

andbull; Cấu hình Mô-đun Đồng hồ Cơ bản

andnbsp; andndash; Tần số Nội bộ lên đến 16 MHz Với Bốn Tần số Đã Hiệu chỉnh

andnbsp; andndash; Bộ dao động Tần số Thấp (LF) Cực Thấp Nội bộ

andnbsp; andndash; Tinh thể 32-kHz

andnbsp; andndash; Nguồn Đồng hồ Kỹ thuật số Bên ngoài

andbull; Hai Timer_A 16-Bit Với Ba Thanh ghi Chụp/So sánh

andbull; Lên đến 24 Chân I/O Hỗ trợ Cảm ứng Điện dung

andbull; Giao diện Truyền thông Nối tiếp Vạn năng (USCI)

andnbsp; andndash; UART Nâng cao Hỗ trợ Phát hiện Tốc độ Baud Tự động (LIN)

andnbsp; andndash; Bộ mã hóa và giải mã IrDA

andnbsp; andndash; SPI Đồng bộ

andnbsp; andndash; Iandsup2;Candtrade;

andbull; Bộ so sánh Trên Chip để Chức năng So sánh Tín hiệu Tương tự hoặc Chuyển đổi Tương tự-Sang-Kỹ thuật số (A/D) Dốc

andbull; Bộ chuyển đổi Tương tự-Sang-Kỹ thuật số (A/D) 10-Bit 200-ksps Với Tham chiếu Nội bộ, Lấy mẫu và Giữ, và Tự động quét (Xem Bảng 1)

andbull; Bộ phát hiện Sụt áp

andbull; Lập trình Trên bo mạch Nối tiếp, Không cần Điện áp Lập trình Bên ngoài, Bảo vệ Mã có thể lập trình bằng Cầu chì Bảo mật

andbull; Logic Mô phỏng Trên Chip Với Giao diện Spy-Bi-Wire

andbull; Các Thành viên trong Gia đình được Tóm tắt trong Bảng 1

andbull; Tùy chọn Góiandndash; TSSOP: 20 Chân, 28 Chânandndash; PDIP: 20 Chânandndash; QFN:32Pi

andnbsp;

Ứng dụng

1. Thiết bị Y tế và Theo dõi Sức khỏe Di động

Ưu điểm Chính được Sử dụng: Tiêu thụ điện năng cực thấp (nhiều chế độ tiết kiệm điện, ví dụ: LPM3/LPM4) kéo dài tuổi thọ pin; ADC 10-bit thu thập trực tiếp các tín hiệu cảm biến tương tự.

Các Ứng dụng Tiêu biểu: Máy đo oxy xung cầm tay, nhiệt kế kỹ thuật số, máy đo glucose di động, vòng đeo tay sức khỏe cấp nhập môn.

2. Thiết bị Điện tử Tiêu dùng và Thiết bị Di động Cá nhân

Ưu điểm Chính được Sử dụng: Kích thước nhỏ (TSSOP-28) và tiêu thụ điện năng thấp làm cho nó phù hợp với các tình huống bị giới hạn về không gian và điện năng.

Các Ứng dụng Tiêu biểu: Điều khiển từ xa, đồ chơi điện, bàn chải đánh răng kỹ thuật số, đồng hồ thông minh cơ bản, tiện ích di động.

3. Hệ thống Điều khiển và Cảm biến Công nghiệp

Ưu điểm Chính được Sử dụng: ADC, bộ hẹn giờ và giao diện truyền thông tích hợp (UART/SPI/I2C) kết nối và điều khiển các cảm biến khác nhau; phạm vi nhiệt độ mở rộng hỗ trợ môi trường khắc nghiệt hơn.

Các Ứng dụng Tiêu biểu: Trung tâm cảm biến, bộ ghi dữ liệu, đồng hồ đo lưu lượng, điều khiển động cơ đơn giản, bộ điều khiển từ xa công nghiệp.

4. Nhà thông minh và Tự động hóa

Ưu điểm Chính được Sử dụng: I/O và giao diện truyền thông phong phú tạo điều kiện kết nối và điều khiển ngoại vi; điện năng cực thấp phù hợp với các thiết bị luôn bật bằng pin.

Các Ứng dụng Tiêu biểu: Khóa thông minh, nút cảm biến nhiệt độ/độ ẩm, công tắc thông minh, báo động, bộ điều khiển cửa nhà để xe.

5. Nút cuối IoT

Ưu điểm Chính được Sử dụng: Hoạt động như một bộ điều khiển chính để thu thập dữ liệu cảm biến và tải lên thông qua các giao diện nối tiếp (ví dụ: mô-đun Bluetooth/Wi-Fi); tiêu thụ điện năng thấp là một lợi thế quan trọng.

Các Ứng dụng Tiêu biểu: Nút cảm biến không dây chạy bằng pin, bộ theo dõi môi trường, cảm biến IoT nông nghiệp.

andnbsp;

MÔ TẢ

Gia đình MSP430 của Texas Instruments gồm các bộ vi điều khiển siêu tiết kiệm điện bao gồm một số thiết bị có các bộ ngoại vi khác nhau nhắm mục tiêu cho các ứng dụng khác nhau. Kiến trúc, kết hợp với năm chế độ tiết kiệm điện, được tối ưu hóa để đạt được tuổi thọ pin kéo dài trong các ứng dụng đo lường di động. Thiết bị này có CPU RISC 16-bit mạnh mẽ, thanh ghi 16-bit và bộ tạo hằng số góp phần vào hiệu quả mã tối đa. Bộ dao động điều khiển kỹ thuật số (DCO) cho phép đánh thức từ các chế độ tiết kiệm điện sang chế độ hoạt động trong vòng chưa đầy 1 vàmicro;s.

Dòng MSP430G2x13 và MSP430G2x53 là các bộ vi điều khiển tín hiệu hỗn hợp siêu tiết kiệm điện với bộ hẹn giờ 16 bit tích hợp, tối đa 24 chân hỗ trợ cảm ứng điện dung I/O, bộ so sánh tương tự linh hoạt và khả năng giao tiếp tích hợp bằng cách sử dụng giao diện truyền thông nối tiếp vạn năng. Ngoài ra, các thành viên trong gia đình MSP430G2x53 có bộ chuyển đổi tương tự-sang-kỹ thuật số (A/D) 10 bit. Để biết chi tiết cấu hình, hãy xem Bảng 1.

Các ứng dụng tiêu biểu bao gồm các hệ thống cảm biến chi phí thấp thu thập tín hiệu tương tự, chuyển đổi chúng thành giá trị kỹ thuật số, sau đó xử lý dữ liệu để hiển thị hoặc truyền đến hệ thống máy chủ.

andnbsp;

THÔNG TIN

andnbsp;

Bản vẽ
