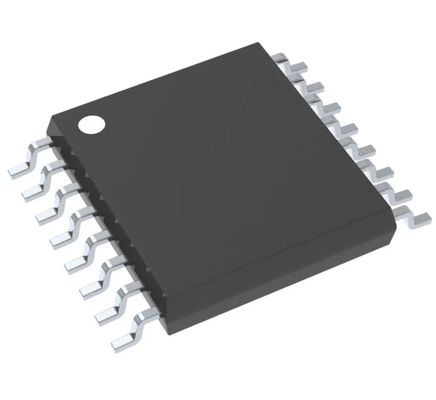

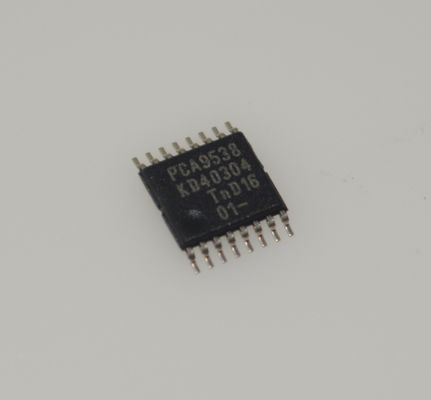

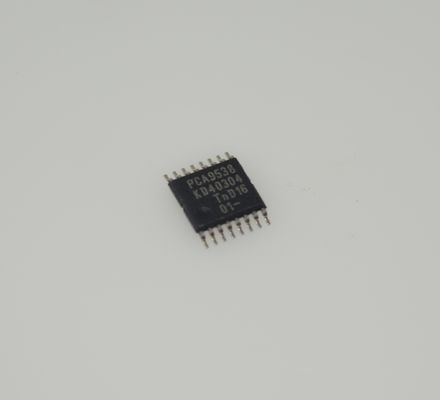

PCA9538PW 8-bit I2C I/O Expander with Low Voltage Operation Interrupt Output Polarity Inversion Low Standby Current and Small Package for Servers LCDs and Industrial Control

PCA9538PW 8-bit I2C I / O Expander với điện áp thấp Hoạt động ngắt đầu đầu ra Polarity đảo ngược Điện chờ thấp và gói nhỏ cho máy chủ LCD và công nghiệp điều khiển

vànbsp;

Đặc điểm

vàbull; tiêu thụ hiện tại chờ thấp 1 andmu;A max

vàbull; I2C để mở rộng cổng song song

vàbull; đầu ra ngắt thấp hoạt động thoát nước mở

vàbull; Active-low reset input

vàbull; Dải điện áp điện hoạt động từ 2,3V đến 5,5V

vàbull; cổng I/O dung nạp 5-V

vàbull; Bus I2C nhanh 400 kHz

andbull; Hai chân địa chỉ phần cứng cho phép tối đa bốn thiết bị trên I2C / SMBus

vàbull; Register cấu hình đầu vào và đầu ra

vàbull; Quản lý đảo chiều cực

vàbull; Điện lên với tất cả các kênh được cấu hình như đầu vào

Không có trục trặc về nguồn.

vàbull; Bộ lọc tiếng ồn trên đầu vào SCL / SDA

vàbull; Các đầu ra bị khóa với khả năng điều khiển dòng điện cao tối đa để điều khiển trực tiếp đèn LED

vàbull; hiệu suất khóa vượt quá 100 mA cho mỗi JESD 78, lớp II

vàbull; bảo vệ ESD vượt quá JESD 22

Mô hình cơ thể con người 2000-V (A114-A)

Máy 200-V (A115-A)

vànbsp; vàndash; Mô hình thiết bị sạc 1000-V (C101)

vànbsp;

Ứng dụng

1. Máy chủ và phần cứng trung tâm dữ liệu

Ưu điểm chính được sử dụng:Giao diện Landsup2;C cho phép quản lý tập trung, trong khi chức năng đầu ra gián đoạn cho phép phản hồi thời gian thực với các thay đổi trạng thái, làm cho nó phù hợp với việc giám sát phần cứng mật độ cao.

Ứng dụng điển hình:Điều khiển quạt trên bo mạch chủ máy chủ, giám sát trạng thái điện, mở rộng tín hiệu backplane hot-swap và quản lý cảm biến khung gầm.

2. Kiểm soát và tự động hóa công nghiệp

Ưu điểm chính được sử dụng:Khả năng tương thích điện áp rộng (1.65V đến 5.5V) và phạm vi nhiệt độ công nghiệp hỗ trợ môi trường khắc nghiệt; chức năng ngắt giảm chi phí tổng thể của MCU.

Ứng dụng điển hình:PLC I / O mở rộng, nhận trạng thái cảm biến, giao diện điều khiển động cơ, nút bảng điều khiển công nghiệp và điều khiển chỉ báo.

3Các thiết bị điện tử tiêu dùng và thiết bị hiển thị

Ưu điểm chính được sử dụng:Gói nhỏ (TSSOP-16) tiết kiệm không gian, dòng điện chờ thấp kéo dài tuổi thọ pin và đảo chiều cực đơn giản hóa thiết kế mạch.

Ứng dụng điển hình:Bảng điều khiển thiết bị thông minh, màn hình LCD, điều khiển từ xa máy bay không người lái, các nút cảm biến nhà thông minh.

4. Hệ thống nhúng và thiết bị IoT

Ưu điểm chính được sử dụng:Xe buýt Landsup2;C tiết kiệm tài nguyên pin MCU, tiêu thụ năng lượng thấp phù hợp với các kịch bản chạy bằng pin và hướng I / O có thể cấu hình tăng tính linh hoạt.

Ứng dụng điển hình:Mở rộng giao diện cổng IoT, mở rộng chức năng bảng phát triển nhúng, ghi dữ liệu chạy bằng pin, điều khiển thiết bị di động.

vànbsp;

Mô tả

PCA9538 là một bộ mở rộng I / O 8 bit của mục đích chung mở rộng đầu vào song song và đầu ra (I / O) cho giao thức xe buýt I2C hai chiều (hoặc SMBus).Thiết bị này có thể hoạt động với một phạm vi cung cấp điện từ 2.3 V đến 5.5 V. Thiết bị này hỗ trợ cả tần số đồng hồ 100 kHz (Chế độ chuẩn) và 400 kHz (Chế độ nhanh). Thiết bị này, cùng với các bộ mở rộng I / O khác,cung cấp một giải pháp đơn giản khi cần thêm I / O cho các công tắc, cảm biến, nút bấm, đèn LED, quạt, v.v.

Các tính năng của PCA9538 bao gồm một sự gián đoạn được tạo ra trên chân INT bất cứ khi nào một cổng đầu vào thay đổi trạng thái.Các chân địa chỉ có thể chọn phần cứng A0 và A1 cho phép tối đa bốn thiết bị PCA9538 trên cùng một bus I2CThiết bị này cũng có thể được đặt lại trạng thái mặc định của nó bằng cách sử dụng tính năng RESET hoặc bằng cách chu kỳ nguồn cung cấp điện để gây ra một thiết lập lại nguồn.

INT có thể được kết nối với đầu vào ngắt của một bộ điều khiển vi mô bằng cách gửi một tín hiệu ngắt trên đường dây này,I / O từ xa có thể thông báo cho bộ vi điều khiển nếu có dữ liệu đến trên các cổng của nó mà không cần giao tiếp qua bus I2CDo đó, PCA9538 có thể vẫn là một thiết bị nô lệ đơn giản.

Các đầu ra của thiết bị (khóa) có khả năng ổ điện cao để điều khiển trực tiếp đèn LED. Nó có mức tiêu thụ điện thấp.

Hai chân phần cứng (A0 và A1) được sử dụng để lập trình và thay đổi địa chỉ I2C cố định và cho phép tối đa bốn thiết bị chia sẻ cùng một I2C bus hoặc SMBus.

vànbsp;

Thông tin

vànbsp;

Hình vẽ
