Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | STM32F407IGT6 microcontroller with FPU,Cortex-M4 IC with Ethernet,STM32F407IGT6 with cryptographic acceleration |
||

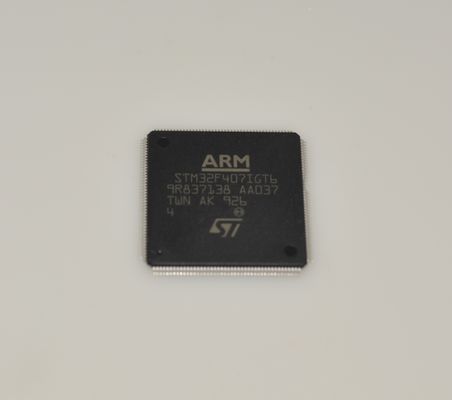

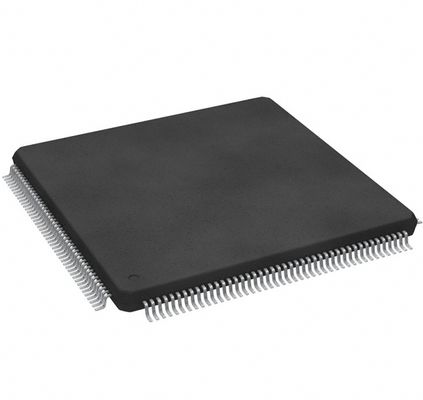

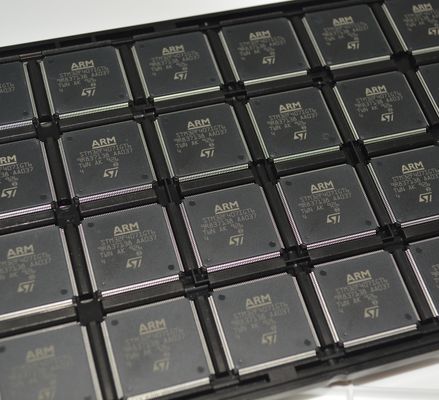

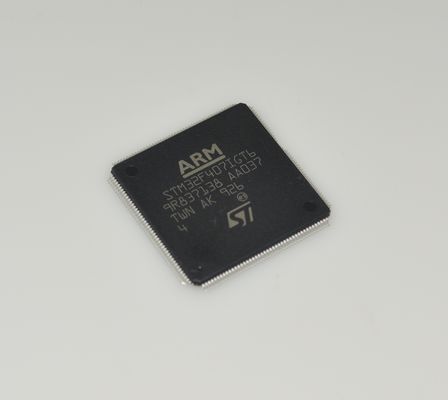

STM32F407IGT6 168MHz Cortex-M4 w/ FPU 1MB Flash 192KB RAM Ethernet Camera IF Tăng tốc mật mã Bộ hẹn giờ vàamp; Kết nối mở rộng
andnbsp;
Tính năng
andbull; Bao gồm công nghệ độc quyền tiên tiến của ST
andbull; Lõi: Armandreg; CPU Cortexandreg;-M4 32-bit với FPU, bộ tăng tốc thời gian thực thích ứng (ART Accelerator) cho phép thực thi 0 trạng thái chờ từ bộ nhớ flash, tần số lên đến 168 MHz, bộ bảo vệ bộ nhớ, 210 DMIPS/ 1.25 DMIPS/MHz (Dhrystone 2.1) và hướng dẫn DSP
andbull; Bộ nhớ
andnbsp; andndash; Lên đến 1 MB bộ nhớ flash
andnbsp; andndash; Lên đến 192+4 Kbytes SRAM bao gồm 64 Kbyte RAM dữ liệu CCM (bộ nhớ ghép lõi)
andnbsp; andndash; 512 byte bộ nhớ OTP
andnbsp; andndash; Bộ điều khiển bộ nhớ tĩnh linh hoạt hỗ trợ bộ nhớ Compact Flash, SRAM, PSRAM, NOR và NAND
andbull; Giao diện song song LCD, chế độ 8080/6800
andbull; Đồng hồ, đặt lại và quản lý nguồn
andnbsp; andndash; Nguồn ứng dụng 1.8 V đến 3.6 V và I/O
andnbsp; andndash; POR, PDR, PVD và BOR
andnbsp; andndash; Bộ dao động tinh thể 4 đến 26 MHz
andnbsp; andndash; RC bên trong được cắt tỉa tại nhà máy 16 MHz (độ chính xác 1%)
andnbsp; andndash; Bộ dao động 32 kHz cho RTC với hiệu chuẩn
andnbsp; andndash; RC 32 kHz bên trong với hiệu chuẩn
andbull; Hoạt động công suất thấp
andnbsp; andndash; Chế độ Ngủ, Dừng và Chờ
andnbsp; andndash; Nguồn VBAT cho RTC, 20andtimes;32-bit thanh ghi sao lưu + SRAM sao lưu 4 KB tùy chọn
andbull; Bộ chuyển đổi A/D 3andtimes;12-bit, 2.4 MSPS: lên đến 24 kênh và 7.2 MSPS ở chế độ xen kẽ ba
andbull; Bộ chuyển đổi D/A 2andtimes;12-bit
andbull; DMA đa năng: Bộ điều khiển DMA 16 luồng với FIFO và hỗ trợ burst
andbull; Lên đến 17 bộ hẹn giờ: lên đến mười hai bộ hẹn giờ 16 bit và hai bộ hẹn giờ 32 bit lên đến 168 MHz, mỗi bộ có tối đa 4 IC/OC/PWM hoặc bộ đếm xung và đầu vào bộ mã hóa vuông góc (tăng dần)
andbull; Chế độ gỡ lỗi
andnbsp; andndash; Giao diện gỡ lỗi dây nối tiếp (SWD) vàamp; JTAG
andnbsp; andndash; Cortex-M4 Embedded Trace Macrocellandtrade;
andbull; Lên đến 140 cổng I/O với khả năng ngắt
andnbsp; andndash; Lên đến 136 I/O nhanh lên đến 84 MHz
andnbsp; andndash; Lên đến 138 I/O chịu được 5 V
andbull; Lên đến 15 giao diện truyền thông
andnbsp; andndash; Lên đến 3 vàtimes; giao diện I2C (SMBus/PMBus)
andnbsp; andndash; Lên đến 4 USART/2 UART (10.5 Mbit/s, giao diện ISO 7816, LIN, IrDA, điều khiển modem)
andnbsp; andndash; Lên đến 3 SPI (42 Mbits/s), 2 với I2S song công đầy đủ muxed để đạt được độ chính xác cấp âm thanh thông qua PLL âm thanh bên trong hoặc đồng hồ bên ngoài
andnbsp; andndash; 2 vàtimes; giao diện CAN (2.0B Active)
andnbsp; andndash; Giao diện SDIO
andbull; Khả năng kết nối nâng cao
andnbsp; andndash; Bộ điều khiển USB 2.0 tốc độ đầy đủ/chủ/OTG với PHY trên chip
andnbsp; andndash; Bộ điều khiển USB 2.0 tốc độ cao/tốc độ đầy đủ/chủ/OTG với DMA chuyên dụng, PHY tốc độ đầy đủ trên chip và ULPI
andnbsp; andndash; MAC Ethernet 10/100 với DMA chuyên dụng: hỗ trợ phần cứng IEEE 1588v2, MII/RMII
andnbsp;
Ứng dụng
Tự động hóa và điều khiển công nghiệp andndash; Chẳng hạn như PLC, ổ đĩa động cơ, mạng công nghiệp và giao diện người-máy (HMI).
Thiết bị y tế và chăm sóc sức khỏe andndash; Bao gồm màn hình bệnh nhân, thiết bị chẩn đoán và dụng cụ y tế di động.
Điện tử tiêu dùng và IoT andndash; Được sử dụng trong các thiết bị gia dụng thông minh cao cấp, cổng IoT và hệ thống xử lý âm thanh.
Ô tô và Vận tải andndash; Áp dụng trong hệ thống điều khiển thân xe, hệ thống con thông tin giải trí và thiết bị đầu cuối quản lý đội xe.
Xử lý hình ảnh và ứng dụng video andndash; Hỗ trợ máy quét mã vạch, tầm nhìn máy cơ bản và thu thập dữ liệu hệ thống giám sát.
andnbsp;
Mô tả
Dòng STM32F405xx và STM32F407xx dựa trên lõi RISC 32 bit Armandreg; Cortexandreg;-M4 hiệu suất cao hoạt động ở tần số lên đến 168 MHz. Lõi Cortexandreg;-M4 có một đơn vị dấu phẩy động (FPU) độ chính xác đơn hỗ trợ tất cả các hướng dẫn xử lý dữ liệu và kiểu dữ liệu độ chính xác đơn của Arm. Nó cũng thực hiện một bộ đầy đủ các hướng dẫn DSP và một đơn vị bảo vệ bộ nhớ (MPU) giúp tăng cường bảo mật ứng dụng.
Dòng STM32F405xx và STM32F407xx kết hợp bộ nhớ nhúng tốc độ cao (bộ nhớ flash lên đến 1 Mbyte, lên đến 192 Kbytes SRAM), lên đến 4 Kbytes SRAM sao lưu và một loạt các I/O và thiết bị ngoại vi nâng cao được kết nối với hai bus APB, ba bus AHB và một ma trận bus multi-AHB 32 bit.
Tất cả các thiết bị đều cung cấp ba ADC 12 bit, hai DAC, RTC công suất thấp, 12 bộ hẹn giờ 16 bit đa năng bao gồm hai bộ hẹn giờ PWM để điều khiển động cơ, hai bộ hẹn giờ 32 bit đa năng. một bộ tạo số ngẫu nhiên thực (RNG). Chúng cũng có các giao diện truyền thông tiêu chuẩn và nâng cao.
andbull; Lên đến ba I2C
andbull; Ba SPI, hai I2S song công đầy đủ. Để đạt được độ chính xác cấp âm thanh, các thiết bị ngoại vi I2S có thể được đồng hồ thông qua PLL âm thanh nội bộ chuyên dụng hoặc thông qua đồng hồ bên ngoài để cho phép đồng bộ hóa
andbull; Bốn USART cộng với hai UART
andbull; USB OTG tốc độ đầy đủ và USB OTG tốc độ cao với khả năng tốc độ đầy đủ (với ULPI)
andbull; Hai CAN
andbull; Giao diện SDIO/MMC
andbull; Ethernet và giao diện camera chỉ có trên các thiết bị STM32F407xx
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Mfr
|
andnbsp;
|
|
|
Dòng
|
andnbsp;
|
|
|
Đóng gói
|
Khay
|
andnbsp;
|
|
Trạng thái bộ phận
|
Đang hoạt động
|
andnbsp;
|
|
DigiKey có thể lập trình
|
Không được xác minh
|
andnbsp;
|
|
Bộ xử lý lõi
|
ARMandreg; Cortexandreg;-M4
|
andnbsp;
|
|
Kích thước lõi
|
32-Bit
|
andnbsp;
|
|
Tốc độ
|
168MHz
|
andnbsp;
|
|
Kết nối
|
CANbus, DCMI, EBI/EMI, Ethernet, I2C, IrDA, LINbus, SPI, UART/USART, USB OTG
|
andnbsp;
|
|
Thiết bị ngoại vi
|
Phát hiện/Đặt lại ngắt điện, DMA, I2S, LCD, POR, PWM, WDT
|
andnbsp;
|
|
Số lượng I/O
|
140
|
andnbsp;
|
|
Kích thước bộ nhớ chương trình
|
andnbsp;
|
|
|
Loại bộ nhớ chương trình
|
FLASH
|
andnbsp;
|
|
Kích thước EEPROM
|
-
|
andnbsp;
|
|
Kích thước RAM
|
192K x 8
|
andnbsp;
|
|
Điện áp - Cung cấp (Vcc/Vdd)
|
1.8V ~ 3.6V
|
andnbsp;
|
|
Bộ chuyển đổi dữ liệu
|
A/D 24x12b; D/A 2x12b
|
andnbsp;
|
|
Loại bộ dao động
|
Bên trong
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
176-LQFP (24x24)
|
andnbsp;
|
|
Gói / Vỏ
|
176-LQFP
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
