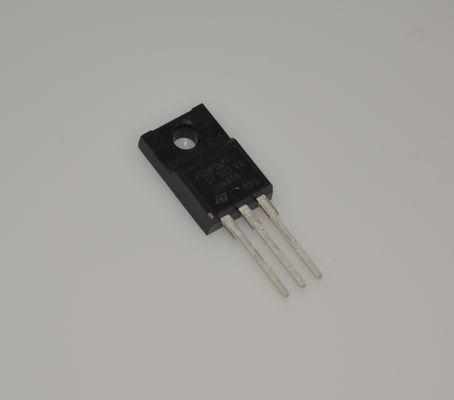

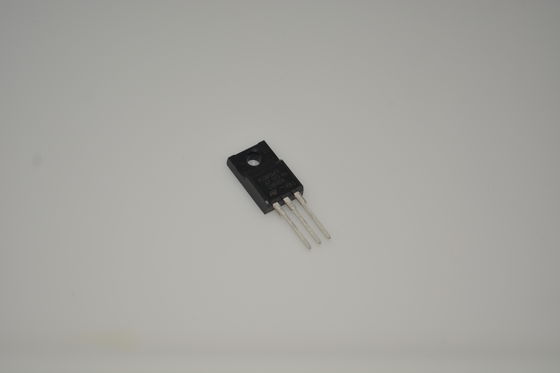

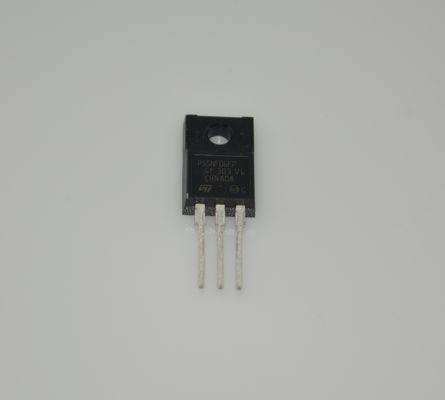

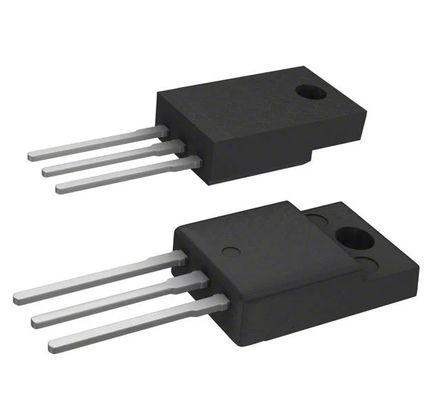

STP55NF06FP MOSFET công suất N-Channel 55A 60V với andlt;0.02andOmega; RDS(on) TO-220FP, Đánh giá Avalanche, Logic Level, Chuyển mạch tốc độ cao và Điện tích cổng thấp để Kiểm soát Nguồn hiệu quả
andnbsp;
Tính năng
1: Điện trở Bật Thấp (RDS(on) Thấp): Điện trở bật tối đa cực thấp là 0.02andOmega; (tại Vgs=10V), giảm tổn thất dẫn điện, cải thiện hiệu suất và giảm thiểu sinh nhiệt.
2: Khả năng Xử lý Dòng Điện Cao: Có khả năng xử lý lên đến 55A dòng xả liên tục, với khả năng dòng xung thậm chí còn cao hơn, làm cho nó phù hợp với các ứng dụng công suất cao.
3: Điều khiển Cổng Mức Logic: Điện áp ngưỡng thấp (Vgs(th) thường là 2V đến 4V), cho phép nó được điều khiển trực tiếp bởi các vi điều khiển 5V hoặc 3.3V (ví dụ: Arduino, STM32) mà không cần các mạch chuyển đổi mức.
4: Tốc độ Chuyển mạch Nhanh: Tối ưu hóa cho các ứng dụng chuyển mạch tần số cao, chẳng hạn như SMPS và điều khiển động cơ PWM, giảm tổn thất chuyển mạch.
5: Gói cách ly hoàn toàn (TO-220FP FullPak): Vỏ bọc TO-220FP bao bọc hoàn toàn tản nhiệt kim loại, cung cấp cách điện tăng cườngandnbsp;và an toàn đồng thời đơn giản hóa việc lắp ráp bằng cách loại bỏ sự cần thiết của các miếng cách điện bổ sung.
6: Xếp hạng Điện áp Cao: Xếp hạng điện áp xả-nguồn (Vds) là 60V, cung cấp đủ biên độ cho các hệ thống 12V, 24V và điện áp cao hơn.
7: Thiết kế chắc chắn: Được đánh giá Avalanche, đảm bảo độ bền dưới các đợt tăng năng lượng từ việc chuyển mạch tải cảm ứng (ví dụ: động cơ, rơ le).
8: Điện tích cổng thấp (Qg): Tổng điện tích cổng thấp làm giảm yêu cầu điều khiển và cho phép chuyển mạch tốc độ cao hiệu quả.
andnbsp;
Ứng dụng
■ Ứng dụng chuyển mạch
andnbsp;
Mô tả
Các MOSFET công suất này đã được phát triển bằng quy trình STripFET độc đáo của STMicroelectronics, được thiết kế đặc biệt để giảm thiểu điện dung đầu vào và điện tích cổng. Điều này làm cho các thiết bị phù hợp để sử dụng làm công tắc chính trong các bộ chuyển đổi DC DC cách ly hiệu quả cao tiên tiến cho các ứng dụng viễn thông và máy tính, và các ứng dụng có yêu cầu điều khiển điện tích cổng thấp.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
andnbsp;
|
|
|
Dòng sản phẩm
|
andnbsp;
|
|
|
Đóng gói
|
Ống
|
andnbsp;
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
andnbsp;
|
|
Loại FET
|
andnbsp;
|
|
|
Công nghệ
|
andnbsp;
|
|
|
Điện áp xả đến nguồn (Vdss)
|
60 V
|
andnbsp;
|
|
Dòng điện - Xả liên tục (Id) @ 25anddeg;C
|
andnbsp;
|
|
|
Điện áp điều khiển (Max Rds On, Min Rds On)
|
10V
|
andnbsp;
|
|
Rds On (Max) @ Id, Vgs
|
18mOhm @ 27.5A, 10V
|
andnbsp;
|
|
Vgs(th) (Max) @ Id
|
4V @ 250andmicro;A
|
andnbsp;
|
|
Điện tích cổng (Qg) (Max) @ Vgs
|
60 nC @ 10 V
|
andnbsp;
|
|
Vgs (Max)
|
andplusmn;20V
|
andnbsp;
|
|
Điện dung đầu vào (Ciss) (Max) @ Vds
|
1300 pF @ 25 V
|
andnbsp;
|
|
Tính năng FET
|
-
|
andnbsp;
|
|
Tiêu tán công suất (Max)
|
30W (Tc)
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-55anddeg;C ~ 175anddeg;C (TJ)
|
andnbsp;
|
|
Cấp
|
-
|
andnbsp;
|
|
Trình độ chuyên môn
|
-
|
andnbsp;
|
|
Loại gắn
|
Xuyên lỗ
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
TO-220FP
|
andnbsp;
|
|
Gói / Vỏ
|
andnbsp;
|
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
