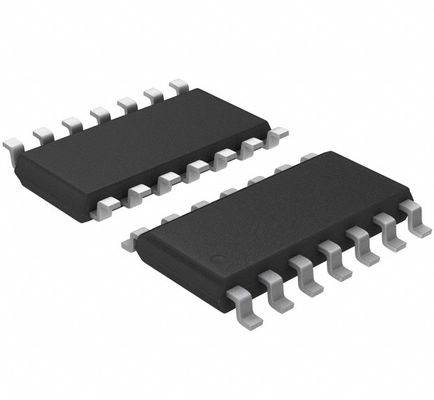

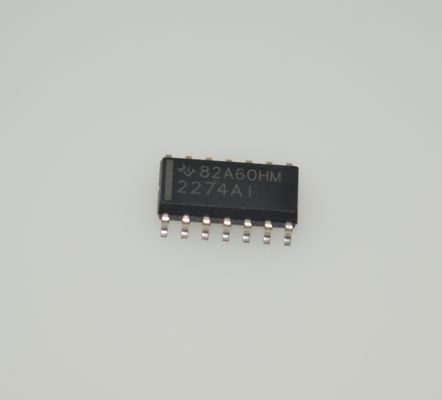

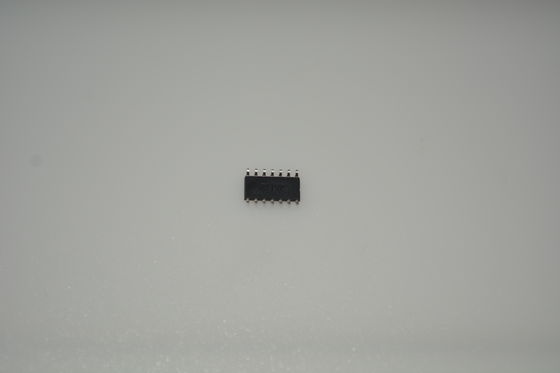

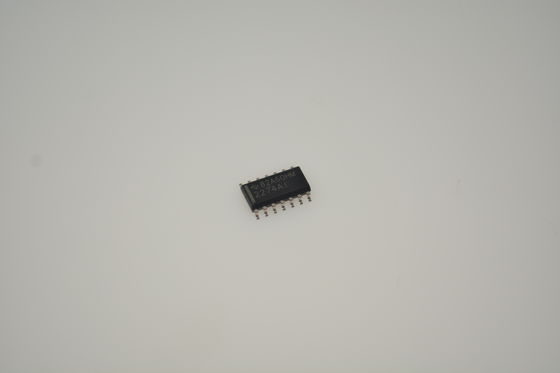

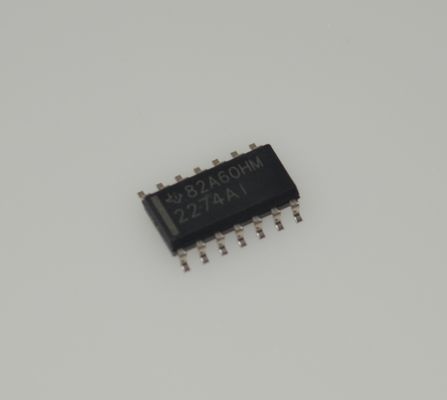

TLC2274AIDR Quad Rail-to-Rail Op Amp with 2.2MHz Bandwidth 3.6V/µs Slew Rate 3V to 16V Supply Low Noise Low Input Bias High Output Drive SOIC-14 Package and Extended Temperature Range

TLC2274AIDR Bộ khuếch đại thuật toán Quad Rail-to-Rail với băng thông 2.2MHz, tốc độ quay 3.6V/µs, nguồn 3V đến 16V, độ ồn thấp, độ lệch đầu vào thấp, công suất đầu ra cao, gói SOIC-14 và dải nhiệt độ mở rộng

Tính năng

• Dao động đầu ra bao gồm cả hai đường ray cung cấp

• Độ ồn thấp: 9 nV/√Hz điển hình tại f = 1 kHz

• Dòng thiên vị đầu vào thấp: 1-pA điển hình

• Được chỉ định đầy đủ cho cả hoạt động cung cấp đơn và cung cấp chia tách

• Phạm vi điện áp đầu vào chế độ chung bao gồm đường ray âm

• Băng thông độ lợi cao: 2.2-MHz điển hình

• Tốc độ quay cao: 3.6-V/µs điển hình

• Điện áp bù đầu vào thấp: 950 µV tối đa tại TA = 25°C

• Bao gồm Macromodel

• Nâng cấp hiệu suất cho TLC272 và TLC274

• Có sẵn trong Q-Temp Automotive

Ứng dụng

• Đồ gia dụng (Tủ lạnh, Máy giặt)

• Hệ thống giám sát cầm tay

• Kiểm soát cấu hình và hỗ trợ in

• Giao diện bộ chuyển đổi

• Ứng dụng chạy bằng pin

Mô tả

TLC2272 và TLC2274 là bộ khuếch đại thuật toán kép và tứ từ Texas Instruments. Cả hai thiết bị đều thể hiện hiệu suất đầu ra rail-to-rail để tăng phạm vi động trong các ứng dụng cung cấp đơn hoặc chia tách. Dòng TLC227x cung cấp băng thông 2 MHz và tốc độ quay 3 V/µs cho các ứng dụng tốc độ cao hơn. Các thiết bị này cung cấp hiệu suất AC tương đương trong khi có độ ồn, điện áp bù đầu vào và tiêu tán điện năng tốt hơn so với các bộ khuếch đại thuật toán CMOS hiện có. TLC227x có điện áp ồn là 9 nV/√Hz, thấp hơn hai lần so với các giải pháp cạnh tranh.

Dòng thiết bị TLC227x, thể hiện trở kháng đầu vào cao và độ ồn thấp, rất tuyệt vời để điều hòa tín hiệu nhỏ cho các nguồn trở kháng cao như bộ chuyển đổi áp điện. Do mức tiêu tán công suất cực nhỏ, các thiết bị này hoạt động tốt trong các ứng dụng giám sát cầm tay và cảm biến từ xa. Ngoài ra, tính năng đầu ra rail-to-rail, với nguồn cung cấp đơn hoặc chia tách, làm cho dòng này trở thành một lựa chọn tuyệt vời khi giao tiếp với bộ chuyển đổi tương tự sang số (ADC). Đối với các ứng dụng chính xác, dòng TLC227xA có sẵn với điện áp bù đầu vào tối đa là 950 µV. Dòng này được đặc trưng đầy đủ ở 5 V và ±5 V.

TLC227x cũng tạo ra các bản nâng cấp tuyệt vời cho TLC27x trong các thiết kế tiêu chuẩn. Chúng cung cấp phạm vi động đầu ra tăng lên, điện áp ồn thấp hơn và điện áp bù đầu vào thấp hơn. Bộ tính năng nâng cao này cho phép chúng được sử dụng trong nhiều ứng dụng hơn. Đối với các ứng dụng yêu cầu công suất đầu ra cao hơn và phạm vi điện áp đầu vào rộng hơn, hãy xem các thiết bị TLV2432 và TLV2442.

Nếu thiết kế yêu cầu các bộ khuếch đại đơn, hãy xem dòng TLV2211, TLV2221 và TLV2231. Các thiết bị này là các bộ khuếch đại thuật toán rail-to-rail đơn trong gói SOT-23. Kích thước nhỏ và mức tiêu thụ điện năng thấp của chúng làm cho chúng trở nên lý tưởng cho các thiết bị mật độ cao, chạy bằng pin.

THÔNG TIN

Bản vẽ

Lợi thế của chúng tôi:điện thoại, PDAand#39;s, máy tính xách tay

• Sản phẩm chất lượng cao --- ưu đãi của chúng tôi là 100% mới và nguyên bản, ROHS
• Giá cả cạnh tranh --- kênh mua hàng tốt với giá tốt.
• Dịch vụ chuyên nghiệp --- kiểm tra chất lượng nghiêm ngặt trước khi giao hàng và dịch vụ hậu mãi hoàn hảo sau khi mua.
• Hàng tồn kho đầy đủ --- Với sự hỗ trợ của đội ngũ Mua hàng mạnh mẽ của chúng tôi,
• Giao hàng nhanh chóng --- chúng tôi sẽ giao hàng trong vòng 1-3 ngày làm việc sau khi thanh toán được xác nhận.

hãy chắc chắn đáp ứng nhu cầu của bạn về tất cả các loại linh kiện.^_^


Danh sách sản phẩm
Cung cấp một loạt các Linh kiện điện tử, đầy đủ các loại chất bán dẫn, Linh kiện chủ động vàamp; thụ động. Chúng tôi có thể giúp bạn có được tất cả cho bom của PCB, Tóm lại, bạn có thể nhận được giải pháp một cửa tại đây,


Các ưu đãi bao gồm:
Mạch tích hợp, IC bộ nhớ, Diode, Transistor, Tụ điện, Điện trở, Varistor, Cầu chì, Trimmer andamp; Chiết áp, Máy biến áp, Pin, Cáp, Rơ le, Công tắc, Đầu nối, Khối đầu cuối, Tinh thể andamp; Dao động, Cuộn cảm, Cảm biến, Máy biến áp, Trình điều khiển IGBT, LED, LCD, Bộ chuyển đổi, PCB (Bảng mạch in), PCBA (Lắp ráp PCB)

Mạnh về Thương hiệu:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, v.v.
