Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | High-Speed IGBT MOSFET Gate Drive Optocoupler,SO6 Package Optocoupler with UVLO Protection,5V to 30V Supply Gate Drive Optocoupler |
||

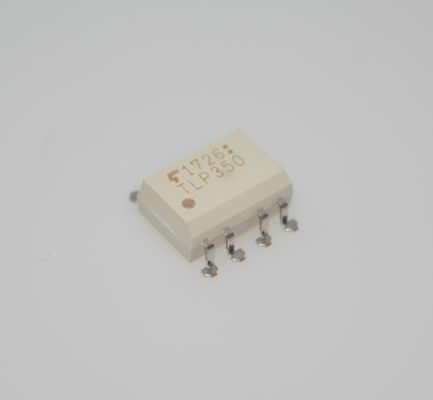

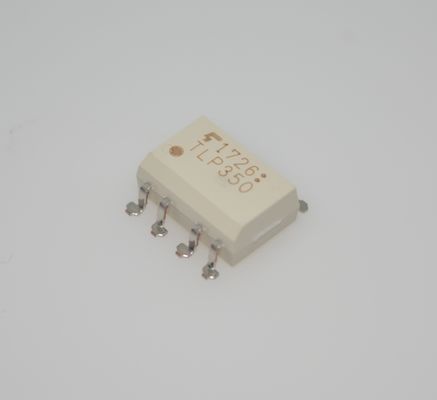

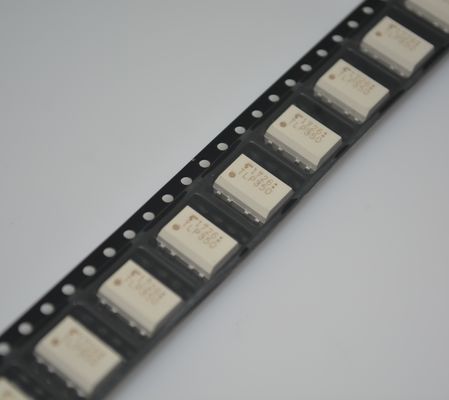

TLP350H(F) Optocoupler điều khiển cổng IGBT/MOSFET tốc độ cao 1.0A với độ trễ tối đa 0.5µs, CMR 50kV/µs - Phạm vi -40°C đến 110°C, Nguồn 5V đến 30V, Gói SO6 và Bảo vệ khóa điện áp thấp (UVLO)
Tính năng
Loại logic đệm (đầu ra cực totem)
Dòng đỉnh đầu ra: ±2.5 A (tối đa)
Nhiệt độ hoạt động: -40 đến 125°C
Dòng điện cung cấp: 3 mA (tối đa)
Điện áp cung cấp: 15 đến 30 V
Dòng điện đầu vào ngưỡng: 5 mA (tối đa)
Thời gian trễ lan truyền: 500 ns (tối đa)
Khả năng miễn nhiễm thoáng qua chế độ chung: ±20 kV/µs (tối thiểu)
Điện áp cách ly: 3750 Vrms (tối thiểu)
Ứng dụng
• Bộ biến tần công nghiệp
• Bộ biến tần điều hòa không khí
• Trình điều khiển cổng MOSFET
• Trình điều khiển cổng IGBT
• Bếp từ và thiết bị gia dụng
Mô tả
TLP350H là một photocoupler trong gói DIP8 bao gồm điốt phát sáng hồng ngoại GaAlAs (LED) được ghép quang với một chip IC photodetector tốc độ cao, độ lợi cao tích hợp. Nó cung cấp hiệu suất và thông số kỹ thuật được đảm bảo ở nhiệt độ lên đến 125 °C. TLP350H có một lá chắn Faraday bên trong cung cấp khả năng miễn nhiễm thoáng qua chế độ chung được đảm bảo là ±20 kV/µs. Nó có đầu ra cực totem có thể vừa hút vừa cấp dòng.
TLP350H lý tưởng cho IGBT công suất nhỏ đến trung bình và trình điều khiển cổng MOSFET công suất.
THÔNG TIN
|
Danh mục
|
|
|
|
Nhà sản xuất
|
|
|
|
Dòng sản phẩm
|
-
|
|
|
Đóng gói
|
Ống
|
|
|
Tình trạng linh kiện
|
Đang hoạt động
|
|
|
Công nghệ
|
Ghép quang
|
|
|
Số kênh
|
1
|
|
|
Điện áp - Cách ly
|
3750Vrms
|
|
|
Khả năng miễn nhiễm thoáng qua chế độ chung (Tối thiểu)
|
20kV/µs
|
|
|
Độ trễ lan truyền tpLH / tpHL (Tối đa)
|
500ns, 500ns
|
|
|
Độ méo xung (Tối đa)
|
350ns
|
|
|
Thời gian tăng / giảm (Điển hình)
|
15ns, 8ns
|
|
|
Dòng điện - Đầu ra cao, Thấp
|
3mA, 3mA
|
|
|
Dòng điện - Đỉnh đầu ra
|
2.5A
|
|
|
Điện áp - Thuận (Vf) (Điển hình)
|
1.55V
|
|
|
Dòng điện - Thuận DC (If) (Tối đa)
|
20 mA
|
|
|
Điện áp - Cung cấp đầu ra
|
15V ~ 30V
|
|
|
Nhiệt độ hoạt động
|
-40°C ~ 125°C
|
|
|
Loại gắn
|
Xuyên lỗ
|
|
|

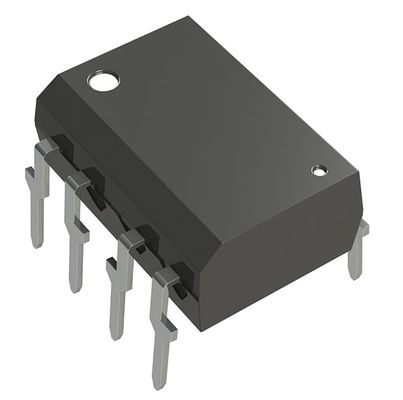

Gói / Vỏ
|
8-DIP (0.300", 7.62mm)
|
|
|
Gói thiết bị nhà cung cấp
|
8-DIP
|
|
|
Số sản phẩm cơ bản
|
Bản vẽ
