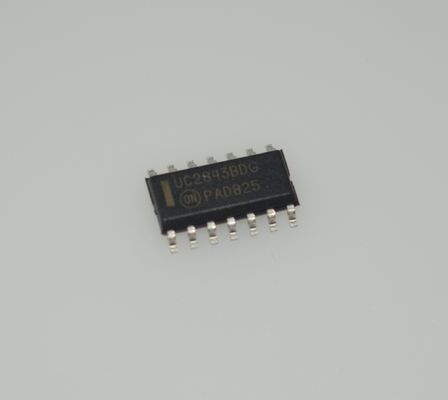

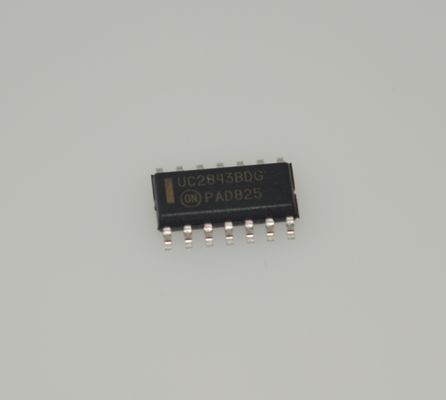

UC2843BDG Current-Mode PWM Controller 500kHz Operation High Drive Output Wide 8V-30V Input Precision Reference Low Cost Robust Protection Versatile for Power Supplies

UC2843BDG Bộ điều khiển PWM Chế độ Dòng điện Hoạt động 500kHz Đầu ra Ổ đĩa Cao Đầu vào Rộng 8V-30V Tham chiếu Chính xác Chi phí Thấp Bảo vệ Mạnh mẽ Linh hoạt cho Nguồn điện

andnbsp;

Tính năng

andbull; Bộ dao động được cắt tỉa để kiểm soát tần số chính xác

andbull; Tần số bộ dao động được đảm bảo ở 250 kHz

andbull; Hoạt động Chế độ Dòng điện lên đến 500 kHz

andbull; Bù trừ Feed Forward tự động

andbull; PWM chốt để Giới hạn dòng điện theo chu kỳ

andbull; Tham chiếu được cắt tỉa bên trong với Khóa dưới điện áp

andbull; Đầu ra cực Totem dòng điện cao

andbull; Khóa dưới điện áp với trễ

andbull; Dòng khởi động và hoạt động thấp

andbull; Đây là một Thiết bị Không chứa P và Không chứa Halide

andnbsp;

Ứng dụng

1:Nguồn điện chuyển mạch ngoại tuyến (bộ chuyển đổi AC-DC): Bộ điều hợp nguồn (ví dụ: máy tính xách tay, màn hình), hệ thống điện công nghiệp, thiết bị điện tử tiêu dùng (TV, thiết bị âm thanh).

2: Bộ chuyển đổi DC-DC: Bộ chuyển đổi tăng áp (tăng điện áp pin), bộ chuyển đổi flyback (nguồn điện cách ly lên đến 100W-150W).

andnbsp;

Mô tả

Dòng UC3842B, UC3843B là bộ điều khiển chế độ dòng điện tần số cố định hiệu suất cao. Chúng được thiết kế đặc biệt cho các ứng dụng bộ chuyển đổi Offandminus;Line và DCandminus;DC, cung cấp cho nhà thiết kế một giải pháp tiết kiệm chi phí với các thành phần bên ngoài tối thiểu. Các mạch tích hợp này có bộ dao động được cắt tỉa để kiểm soát chu kỳ nhiệm vụ chính xác, tham chiếu bù nhiệt độ, bộ khuếch đại lỗi độ lợi cao, bộ so sánh cảm biến dòng điện và đầu ra cực totem dòng điện cao, lý tưởng để điều khiển MOSFET công suất.

Ngoài ra còn có các tính năng bảo vệ bao gồm khóa dưới điện áp đầu vào và tham chiếu, mỗi tính năng có trễ, giới hạn dòng điện theo chu kỳ, thời gian chết đầu ra có thể lập trình và chốt để đo xung đơn.

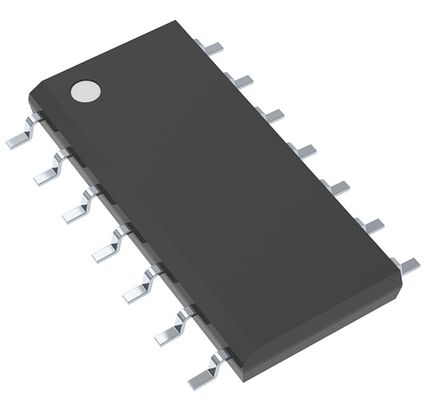

Các thiết bị này có sẵn trong gói nhựa 8andminus;pin dualandminus;inandminus;line và gắn bề mặt (SOICandminus;8) cũng như gắn bề mặt nhựa 14andminus;pin (SOICandminus;14). Gói SOICandminus;14 có các chân nguồn và nối đất riêng biệt cho giai đoạn đầu ra cực totem.

UCX842B có ngưỡng UVLO là 16 V (bật) và 10 V (tắt), lý tưởng cho các bộ chuyển đổi offandminus;line. UCX843B được thiết kế riêng cho các ứng dụng điện áp thấp hơn có ngưỡng UVLO là 8,5 V (bật) và 7,6 V (tắt).

andnbsp;

THÔNG TIN

andnbsp;

Bản vẽ

Lợi thế của chúng tôi:điện thoại, PDAand#39;s, máy tính xách tay

• Sản phẩm chất lượng cao --- ưu đãi của chúng tôi là 100% mới và nguyên bản, ROHS
• Giá cả cạnh tranh --- kênh Mua hàng tốt với giá tốt.
• Dịch vụ chuyên nghiệp --- kiểm tra chất lượng nghiêm ngặt trước khi giao hàng và dịch vụ hậu mãi hoàn hảo sau khi mua.
• Hàng tồn kho đầy đủ --- Với sự hỗ trợ của đội Mua hàng mạnh mẽ của chúng tôi,
• Giao hàng nhanh --- chúng tôi sẽ giao hàng trong vòng 1-3 ngày làm việc sau khi thanh toán được xác nhận.
