Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | Bộ thu phát CAN cách ly 5kV,Bộ thu phát tuân thủ ISO 11898-2,Bộ thu phát điều khiển động cơ công nghiệp |
||

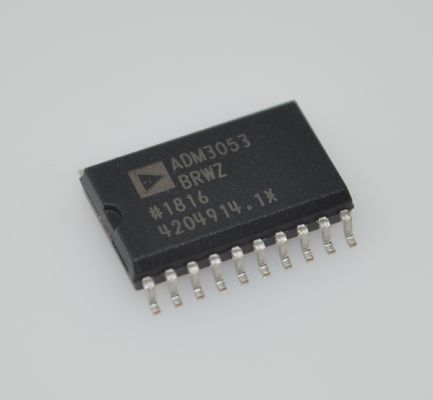

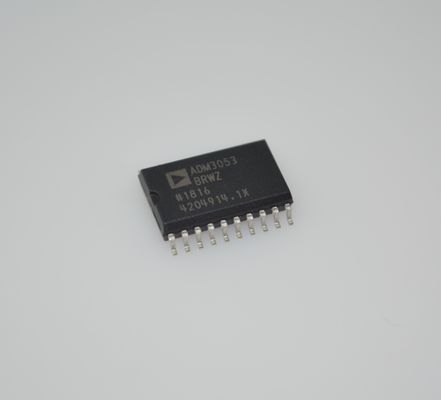

ADM3053BRWZ Bộ thu phát CAN cách ly 5kV rms với DC-DC cách ly tích hợp ISO 11898-2 1Mbps CMTI cao Gói SOIC-20 cho Mạng công nghiệp và Điều khiển động cơ
andnbsp;
TÍNH NĂNG
Bộ thu phát CAN cách ly tín hiệu và nguồn 2.5 kV rms
Bộ chuyển đổi dc-to-dc cách ly tích hợp isoPower
Hoạt động 5 V trên VCC
Hoạt động 5 V hoặc 3.3 V trên VIO
Tuân thủ tiêu chuẩn ISO 11898
Tốc độ dữ liệu cao lên đến 1 Mbps
Các nút không có nguồn không làm nhiễu bus
Kết nối 110 nút trở lên trên bus
Kiểm soát độ dốc để giảm EMI
Bảo vệ tắt nhiệt
Khả năng miễn dịch thoáng qua chế độ chung cao: andgt;25 kV/andmu;s
Phê duyệt an toàn và quy định
andnbsp; Công nhận UL
andnbsp; andnbsp; 2500 V rms trong 1 phút theo UL 1577
andnbsp; Thông báo chấp nhận thành phần CSA 5A
andnbsp; Giấy chứng nhận tuân thủ VDE
andnbsp; DIN EN 60747-5-2 (VDE 0884 Phần 2): 2003-01
andnbsp; andnbsp; VIORM = 560 V đỉnh
Phạm vi nhiệt độ hoạt động công nghiệp (andminus;40anddeg;C đến +85anddeg;C)

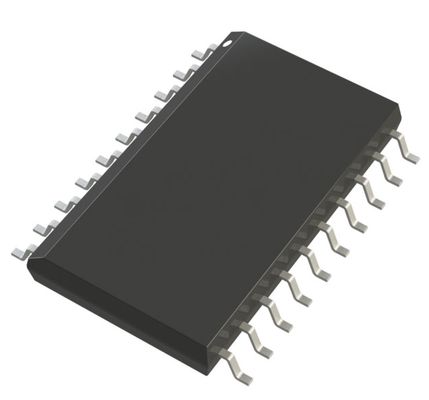

Có sẵn trong gói SOIC thân rộng, 20 chân
andnbsp;
ỨNG DỤNG
Bus dữ liệu CAN
Mạng trường công nghiệp
andnbsp;
MÔ TẢ
ADM3053 là bộ thu phát lớp vật lý mạng điều khiển (CAN) cách ly với bộ chuyển đổi dc-to-dc cách ly tích hợp. ADM3053 tuân thủ tiêu chuẩn ISO 11898.
Thiết bị sử dụng công nghệ iCouplerandreg; của Analog Devices, Inc. để kết hợp bộ cách ly 2 kênh, bộ thu phát CAN và bộ chuyển đổi dc-to-dc isoPowerandreg; của Analog Devices thành một gói gắn trên bề mặt SOIC duy nhất. Một bộ dao động trên chip xuất ra một cặp dạng sóng vuông điều khiển một máy biến áp bên trong để cung cấp năng lượng cách ly. Thiết bị được cấp nguồn bằng nguồn 5 V duy nhất để nhận ra một giải pháp CAN hoàn toàn cách ly.
ADM3053 tạo ra một giao diện hoàn toàn cách ly giữa bộ điều khiển giao thức CAN và bus lớp vật lý. Nó có khả năng chạy ở tốc độ dữ liệu lên đến 1 Mbps.
Thiết bị có các tính năng giới hạn dòng điện và tắt nhiệt để bảo vệ chống đoản mạch đầu ra. Bộ phận này được chỉ định đầy đủ trong phạm vi nhiệt độ công nghiệp và có sẵn trong gói SOIC thân rộng, 20 chân.
ADM3053 chứa công nghệ isoPower sử dụng các phần tử chuyển mạch tần số cao để truyền năng lượng qua máy biến áp. Cần đặc biệt chú ý trong quá trình bố trí bảng mạch in (PCB) để đáp ứng các tiêu chuẩn về phát xạ. Tham khảo Ghi chú ứng dụng AN-0971, Khuyến nghị về Kiểm soát Phát xạ bức xạ với Thiết bị isoPower, để biết chi tiết về các cân nhắc về bố cục bảng.
andnbsp;
THÔNG TIN
|
Danh mục
|
andnbsp;
|
|
|
Nhà sản xuất
|
Analog Devices Inc.
|
andnbsp;
|
|
Dòng
|
andnbsp;
|
|
|
Đóng gói
|
Ống
|
andnbsp;
|
|
Tình trạng bộ phận
|
Đang hoạt động
|
andnbsp;
|
|
Loại
|
Bộ thu phát, Cách ly
|
andnbsp;
|
|
Giao thức
|
CANbus
|
andnbsp;
|
|
Số lượng trình điều khiển/bộ thu
|
1/1
|
andnbsp;
|
|
Duplex
|
-
|
andnbsp;
|
|
Tốc độ dữ liệu
|
1Mbps
|
andnbsp;
|
|
Điện áp - Nguồn
|
4.5V ~ 5.5V
|
andnbsp;
|
|
Nhiệt độ hoạt động
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
Loại gắn
|
Gắn trên bề mặt
|
andnbsp;
|
|
Gói / Vỏ
|
20-SOIC (0.295andquot;, Chiều rộng 7.50mm)
|
andnbsp;
|
|
Gói thiết bị nhà cung cấp
|
20-SOIC
|
andnbsp;
|
|
Số sản phẩm cơ bản
|
andnbsp;
Bản vẽ
