Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Bước lên, bước xuống | Cấu hình đầu ra: | Tích cực hoặc tiêu cực |
|---|---|---|---|
| Cấu trúc liên kết: | Buck, Boost | Loại đầu ra: | Điều chỉnh |
| Số lượng đầu ra: | 1 | ||
| Làm nổi bật: | Bộ điều chỉnh điện áp LDO 3.3V,Bộ điều chỉnh điện áp 3A TO-263,Bộ điều chỉnh LDO công nghiệp với giới hạn nhiệt |
||

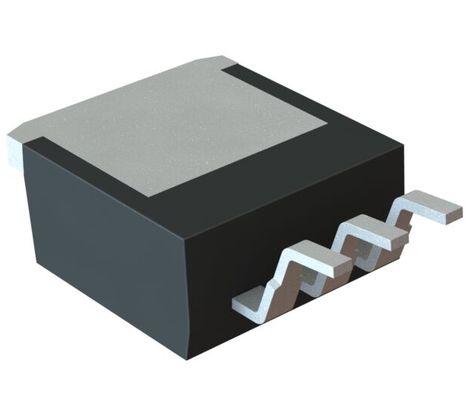

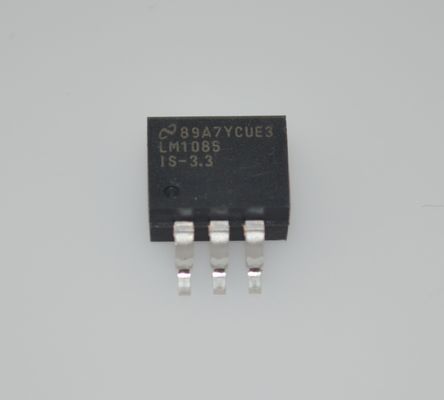

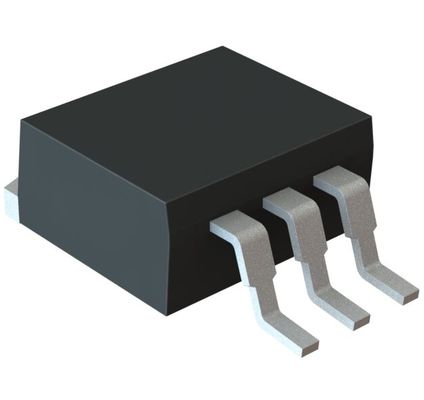

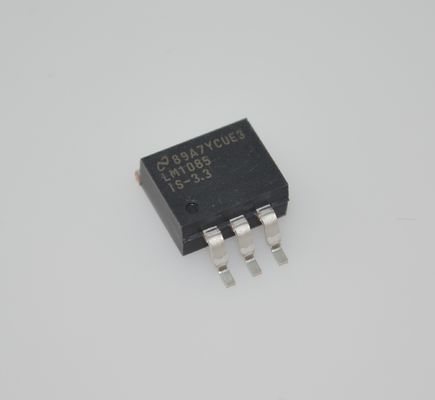

LM1085ISX-3.3 Bộ điều chỉnh điện áp LDO 3.3V 3A với độ sụt áp 1.5V và độ chính xác ±2% Giới hạn dòng/nhiệt Gói TO-263 -40°C đến +125°C cho Ứng dụng Công nghiệp & Bộ chuyển mạch
Tính năng
• Có sẵn các phiên bản 3.3-V, 5.0-V, 12-V và 1 có thể điều chỉnh
• Giới hạn dòng điện và bảo vệ nhiệt
• Dòng điện đầu ra 3 A
• Điều chỉnh đường truyền 0.015% (điển hình)
• Điều chỉnh tải 0.1% (điển hình)
Ứng dụng
• Bộ điều chỉnh tuyến tính hiệu suất cao
• Bộ sạc pin
• Điều chỉnh sau cho nguồn chuyển mạch
• Bộ điều chỉnh dòng điện không đổi
• Nguồn vi xử lý
Mô tả
LM1085 là bộ điều chỉnh với độ sụt áp tối đa 1.5 V ở dòng tải 3 A. Nó có cùng sơ đồ chân như LM317 tiêu chuẩn công nghiệp của TI.
Hai điện trở là cần thiết để đặt điện áp đầu ra của phiên bản điện áp đầu ra có thể điều chỉnh của LM1085. Các phiên bản điện áp đầu ra cố định tích hợp các điện trở điều chỉnh.
Mạch LM1085 bao gồm tham chiếu dải năng lượng được cắt bằng zener, giới hạn dòng điện và tắt nhiệt.
Tham khảo LM1084 cho phiên bản 5A và LM1086 cho phiên bản 1.5A.
THÔNG TIN
|
Danh mục
|
|
|
|
Mfr
|
|
|
|
Dòng
|
-
|
|
|
Đóng gói
|
Băng và cuộn (TR)
Cắt băng (CT)
Digi-Reelandreg;
|
|
|
Tình trạng linh kiện
|
Lỗi thời
|
|
|
Cấu hình đầu ra
|
|
|
|
Loại đầu ra
|
|
|
|
Số lượng bộ điều chỉnh
|
1
|
|
|
Điện áp - Đầu vào (Tối đa)
|
27V
|
|
|
Điện áp - Đầu ra (Tối thiểu/Cố định)
|
3.3V
|
|
|
Điện áp - Đầu ra (Tối đa)
|
-
|
|
|
Độ sụt áp (Tối đa)
|
1.5V @ 3A
|
|
|
Dòng điện - Đầu ra
|
|
|
|
Dòng điện - Tĩnh (Iq)
|
10 mA
|
|
|
PSRR
|
72dB (120Hz)
|
|
|
Tính năng điều khiển
|
-
|
|
|
Tính năng bảo vệ
|
Quá dòng, Quá nhiệt
|
|
|
Nhiệt độ hoạt động
|
-40°C ~ 125°C (TJ)
|
|
|
Loại gắn
|
Gắn trên bề mặt
|
|
|
Gói / Vỏ
|
TO-263-4, D2PAK (3 đầu + Tab), TO-263AA
|
|
|
Gói thiết bị nhà cung cấp
|
TO-263 (DDPAK-3)
|
|
|
Số sản phẩm cơ bản
|
Bản vẽ
