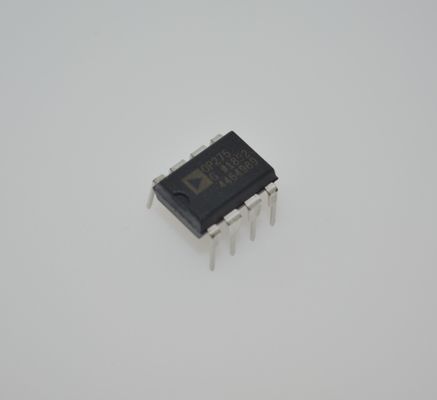

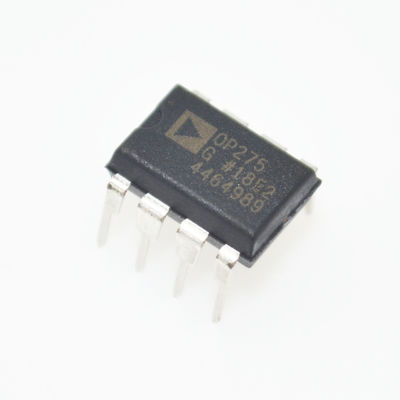

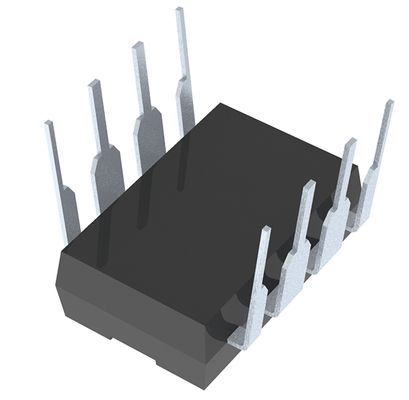

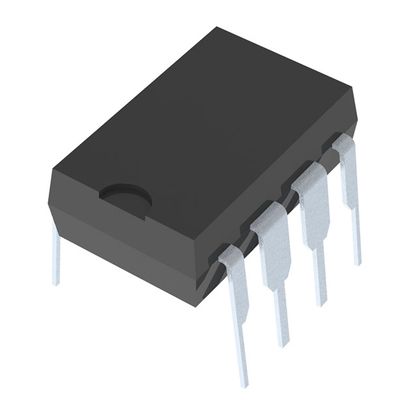

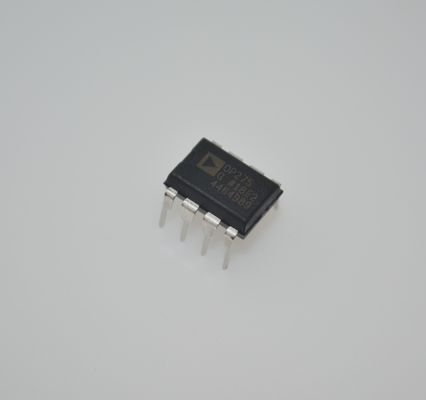

OP275GPZ Bộ khuếch đại thuật toán âm thanh nổi tiếng với sự kết hợp Bipolar/JFET, Băng thông 5MHz, Tốc độ quay 22V/µs, Độ ồn thấp 6nV/√Hz, Khả năng tải cao 10mA, Phạm vi ±4 đến ±22V và Gói DIP-8/SOIC-8

OP275GPZ Bộ khuếch đại thuật toán âm thanh nổi tiếng với sự kết hợp Bipolar/JFET Băng thông 5MHz Tốc độ quay 22V/µs Tiếng ồn thấp 6nV/√Hz Ổ đĩa cao 10mA vàplusmn; Phạm vi 4 đến vàplusmn;22V và Gói DIP-8/SOIC-8

andnbsp;

TÍNH NĂNG

Đặc tính âm thanh tuyệt vời

Tiếng ồn thấp: 6 nV/√Hz

Độ méo thấp: 0,0006%

Tốc độ quay cao: 22 V/µs

Băng thông rộng: 9 MHz

Dòng điện cung cấp thấp: 5 mA

Điện áp bù thấp: 1 mV

Dòng bù thấp: 2 nA

Ổn định độ lợi thống nhất

Gói SOIC-8

Gói PDIP-8

andnbsp;

ỨNG DỤNG

Hiệu suất cao

Âm thanh hoạt động

Bộ lọc Bộ khuếch đại nhanh

Bộ tích phân

andnbsp;

MÔ TẢ

OP275 là bộ khuếch đại đầu tiên có mặt trước Bộ khuếch đại Butler. Thiết kế mặt trước mới này kết hợp cả bóng bán dẫn lưỡng cực và JFET để đạt được các bộ khuếch đại với độ chính xác và hiệu suất tiếng ồn thấp của bóng bán dẫn lưỡng cực, cũng như tốc độ và chất lượng âm thanh của JFET. Tổng độ méo hài cộng với tiếng ồn bằng với các bộ khuếch đại âm thanh trước đây, nhưng ở dòng điện cung cấp thấp hơn nhiều.

Góc l/f rất thấp dưới 6 Hz duy trì đáp ứng mật độ tiếng ồn phẳng. Cho dù tiếng ồn được đo ở 30 Hz hay 1 kHz, nó chỉ là 6 nV/√Hz. Phần JFET của tầng đầu vào cung cấp cho OP275 tốc độ quay cao để giữ cho độ méo thấp, ngay cả khi cần các dao động đầu ra lớn và tốc độ quay 22 V/µs của OP275 là nhanh nhất trong số bất kỳ bộ khuếch đại âm thanh tiêu chuẩn nào. Tuyệt vời nhất, tiếng ồn thấp và tốc độ cao này được thực hiện bằng cách sử dụng ít hơn 5 mA dòng điện cung cấp, thấp hơn bất kỳ bộ khuếch đại âm thanh tiêu chuẩn nào.

Hiệu suất DC được cải thiện cũng được cung cấp với dòng điện thiên vị và bù được giảm đáng kể so với các thiết kế lưỡng cực thuần túy. Điện áp bù đầu vào được đảm bảo ở mức 1 mV và thường nhỏ hơn 200 µV. Điều này cho phép OP275 được sử dụng trong nhiều ứng dụng ghép nối DC hoặc tổng mà không cần lựa chọn đặc biệt hoặc tiếng ồn bổ sung của mạch điều chỉnh bù bổ sung.

Đầu ra có khả năng điều khiển tải 600 Ω đến 10 V rms trong khi vẫn duy trì độ méo thấp. THD + Tiếng ồn ở 3 V rms là 0,0006%.

OP275 được chỉ định trong phạm vi nhiệt độ công nghiệp mở rộng (–40°C đến +85°C). OP275 có sẵn trong cả gói DIP và SOIC-8 bằng nhựa. Gói SOIC-8 có sẵn trong các cuộn 2500 mảnh. Nhiều bộ khuếch đại âm thanh không được cung cấp trong các gói gắn trên bề mặt SOIC-8 vì nhiều lý do; tuy nhiên, OP275 được thiết kế để nó sẽ cung cấp hiệu suất đầy đủ trong bao bì gắn trên bề mặt.

andnbsp;

THÔNG TIN

andnbsp;

Bản vẽ
