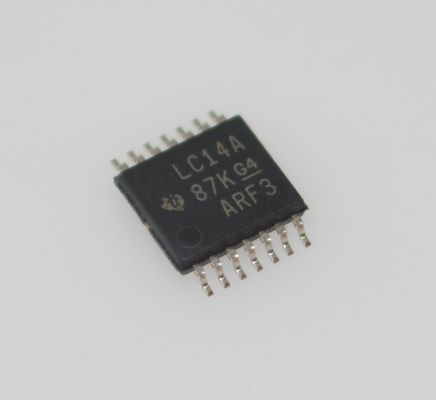

SN74LVC14APWR 6-Channel Schmitt-Trigger Inverter với 1.65-5.5V Wide VCC 10ns Max tp 0.5μA Low ICC ± 24mA Output Drive HBM ESD Protection TSSOP-14 Package and -40°C đến +125°C Đánh giá

SN74LVC14APWR Bộ chuyển đổi Schmitt-Trigger 6 kênh với VCC rộng 1.65-5.5V, thời gian trễ tối đa 10ns, dòng tiêu thụ thấp 0.5µA, dòng ra ±24mA, bảo vệ ESD HBM, gói TSSOP-14 & xếp hạng -40°C đến +125°C

Tính năng

• Hiệu suất chốt vượt quá 100 mA trên mỗi JESD 78, Loại II

• Bảo vệ ESD vượt quá JESD 22

  – Mô hình cơ thể người 2000-V (A114-A)

  – Mô hình máy 200-V (A115-A)

  – Mô hình thiết bị tích điện 1000-V (C101)

• Hoạt động từ 1.65 V đến 3.6 V VCC

• Được chỉ định từ -40°C đến +85°C, -40°C đến 125°C và -55°C đến 125°C

• Đầu vào chấp nhận điện áp đến 5.5 V

• tpd tối đa 6.4 ns ở 3.3 V

• VOLP điển hình (độ dội đất đầu ra) <0.8 V ở VCC = 3.3 V, TA = 25°C

• VOHV điển hình (độ sụt VOH đầu ra) >2 V ở VCC = 3.3 V, TA = 25°C

• Trên các sản phẩm tuân thủ MIL-PRF-38535, tất cả các thông số đều được kiểm tra trừ khi có ghi chú khác. Trên tất cả các sản phẩm khác, quá trình sản xuất không nhất thiết bao gồm việc kiểm tra tất cả các thông số.

Ứng dụng

• Máy quét mã vạch

• Giải pháp cáp

• Sách điện tử

• PC nhúng

• Máy phát trường: cảm biến nhiệt độ hoặc áp suất

• Sinh trắc học vân tay

• HVAC: sưởi ấm, thông gió và điều hòa không khí

• Lưu trữ gắn liền mạng (NAS)

• Bo mạch chủ và PSU máy chủ

• Đài phát thanh được xác định bằng phần mềm (SDR)

• TV: Độ nét cao (HDTV), LCD và kỹ thuật số

• Hệ thống truyền thông video

• Thẻ truy cập dữ liệu không dây, tai nghe, bàn phím, chuột và thẻ LAN

Mô tả

Bộ chuyển đổi Schmitt-trigger hex SN54LVC14A được thiết kế để hoạt động ở mức VCC 2.7-V đến 3.6-V và bộ chuyển đổi Schmitt-trigger hex SN74LVC14A được thiết kế để hoạt động ở mức VCC 1.65-V đến 3.6-V.

Các thiết bị chứa sáu bộ chuyển đổi độc lập và thực hiện hàm Boolean Y = A.

Đầu vào có thể được điều khiển từ các thiết bị 3.3-V hoặc 5-V. Tính năng này cho phép sử dụng các thiết bị này làm bộ dịch trong môi trường hệ thống hỗn hợp 3.3-V hoặc 5-V.

THÔNG TIN

Bản vẽ
