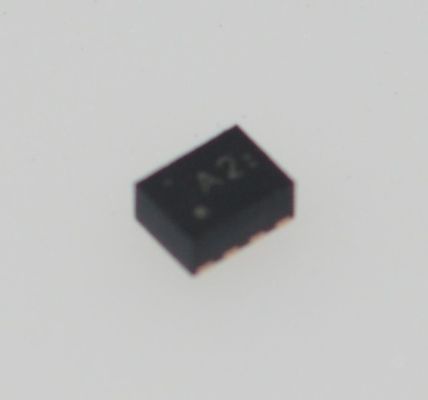

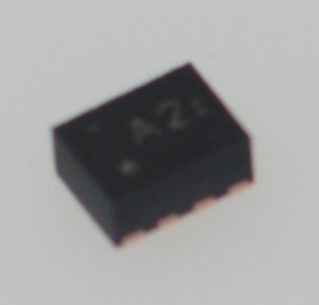

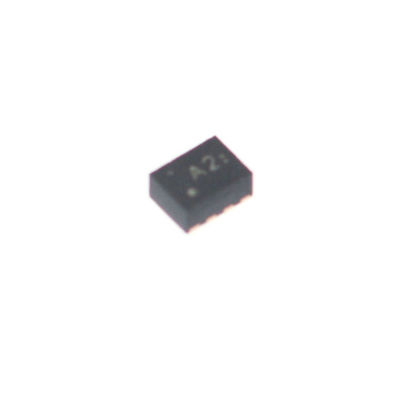

TPS62822DLCR 2.25MHz 2A Step-Down Converter với 6.5μA IQ 1.8V-6.5V Input 0.6V±1% Ref 100% Duty Cycle Power Save PWM and 2mmx2mm SON-8

TPS62822DLCR Bộ chuyển đổi hạ áp 2.25MHz 2A với 6.5µA IQ Đầu vào 1.8V-6.5V 0.6V±1% Ref 100% Chu kỳ hoạt động Chế độ tiết kiệm điện PWM và 2mmx2mm SON-8

Tính năng

• Cấu trúc liên kết DCS-Control™

• Công tắc nguồn bên trong 26-mΩ/25-mΩ (TPS62823)

• Dòng điện đầu ra lên đến 3A (TPS62823)

• Dòng điện tĩnh rất thấp 4 µA

• Tần số chuyển mạch thường là 2.2 MHz

• Độ chính xác điện áp phản hồi 1% (toàn dải nhiệt độ)

• Bật (EN) và Tốt nguồn (PG)

• Điện áp đầu ra có thể điều chỉnh từ 0.6 V đến 4 V

• Chế độ chu kỳ hoạt động 100%

• Mạch khởi động mềm bên trong

• Chuyển đổi chế độ tiết kiệm điện liền mạch

• Khóa điện áp thấp

• Xả đầu ra chủ động

• Giới hạn dòng điện theo chu kỳ

• Bảo vệ ngắn mạch HICCUP

• Bảo vệ quá nhiệt

• Tuân thủ CISPR11 loại B

Ứng dụng

• Cung cấp POL trong các thiết bị di động/chạy bằng pin

• Tự động hóa nhà máy và tòa nhà

• Máy tính di động, thẻ mạng

• Ổ đĩa thể rắn

• Thiết bị đầu cuối dữ liệu, điểm bán hàng

• Máy chủ, máy chiếu, máy in

Mô tả

TPS6282x là bộ chuyển đổi DC-DC hạ áp đồng bộ đa năng và dễ sử dụng với dòng điện tĩnh rất thấp chỉ 4 µA. Nó cung cấp dòng điện đầu ra lên đến 3A (TPS62823) từ điện áp đầu vào 2.4 V đến 5.5 V. Dựa trên cấu trúc liên kết DCS-Control™, nó cung cấp phản hồi nhanh.

Tham chiếu bên trong cho phép điều chỉnh điện áp đầu ra xuống 0.6 V với độ chính xác điện áp phản hồi cao 1% trên dải nhiệt độ mối nối từ -40°C đến 125°C. Dòng sản phẩm tương thích pin-to-pin và BOM-to-BOM có thể mở rộng 1-A, 2-A, 3-A có thể được sử dụng với các cuộn cảm nhỏ 470-nH.

TPS6282x bao gồm chế độ tiết kiệm điện được nhập tự động để duy trì hiệu suất cao xuống tải rất nhẹ.

Thiết bị có tín hiệu Power Good và mạch khởi động mềm bên trong. Nó có thể hoạt động ở chế độ 100%. Để bảo vệ lỗi, nó kết hợp giới hạn dòng điện HICCUP cũng như tắt nhiệt.

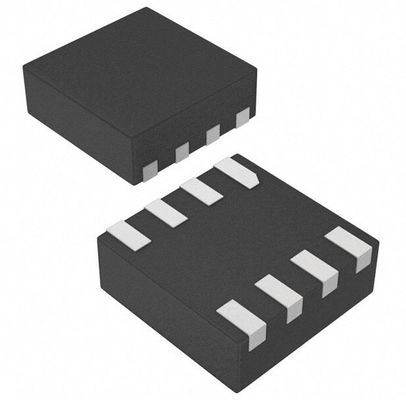

TPS6282x được đóng gói trong gói QFN-8 2 mm x 1.5 mm.

THÔNG TIN

Bản vẽ

Lợi thế của chúng tôi:điện thoại, PDA, máy tính xách tay

• Sản phẩm chất lượng cao --- ưu đãi của chúng tôi là 100% mới và nguyên bản, ROHS
• Giá cả cạnh tranh --- kênh Mua hàng tốt với giá tốt.
• Dịch vụ chuyên nghiệp --- kiểm tra chất lượng nghiêm ngặt trước khi giao hàng và dịch vụ hậu mãi hoàn hảo sau khi mua.
• Hàng tồn kho đầy đủ --- Với sự hỗ trợ của đội Mua hàng mạnh mẽ của chúng tôi,
• Giao hàng nhanh --- chúng tôi sẽ giao hàng trong vòng 1-3 ngày làm việc sau khi thanh toán được xác nhận.

hãy chắc chắn đáp ứng nhu cầu của bạn về tất cả các loại linh kiện.^_^


Danh sách sản phẩm
Cung cấp một loạt các Linh kiện điện tử, đầy đủ các loại chất bán dẫn, linh kiện chủ động và thụ động. Chúng tôi có thể giúp bạn có được tất cả cho bom của PCB, Tóm lại, bạn có thể nhận được giải pháp một cửa tại đây,


Các ưu đãi bao gồm:
Mạch tích hợp, IC bộ nhớ, Diode, Transistor, Tụ điện, Điện trở, Varistor, Cầu chì, Máy cắt và Chiết áp, Máy biến áp, Pin, Cáp, Rơ le, Công tắc, Đầu nối, Khối đầu cuối, Tinh thể và Bộ dao động, Cuộn cảm, Cảm biến, Máy biến áp, Trình điều khiển IGBT, LED, LCD, Bộ chuyển đổi, PCB (Bảng mạch in), PCBA (Lắp ráp PCB)

Mạnh về Thương hiệu:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, v.v.
