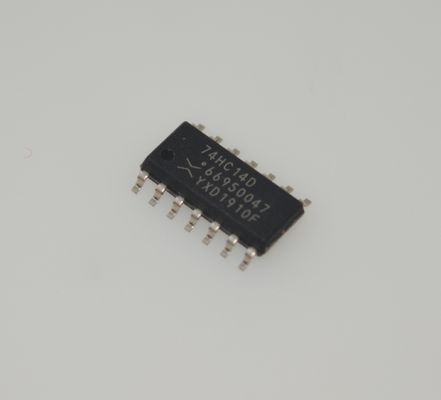

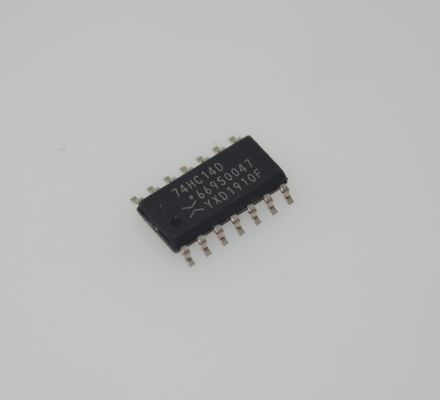

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D Bộ Đảo Schmitt Trigger Tốc Độ Cao CMOS Tiêu Thụ Điện Năng Thấp Điện Áp Rộng (2-6V) Khả Năng Miễn Nhiễu Cao Tương Thích TTL Trực Tiếp Độ Tin Cậy Tiêu Chuẩn Công Nghiệp

andnbsp;

Tính năngandnbsp;

Tốc độ cao: tpd = 11 ns (typ.) tại VCC = 5 V

Tiêu thụ điện năng thấp: ICC = 1.0 vàmicro;A (tối đa) tại Ta = 25℃

Khả năng miễn nhiễm nhiễu cao: VH = 1.1 V (typ.) tại VCC = 4.5 V

Độ trễ lan truyền cân bằng: tPLH vàasymp; tPHL

Dải điện áp hoạt động rộng: VCC(opr) = 2.0 đến 6.0 V

andnbsp;

Ứng dụng

1. Điều hòa và định hình tín hiệu

Đây là ứng dụng cổ điển nhất của nó. Cấu trúc đầu vào Schmitt-trigger làm cho nó không nhạy cảm với các tín hiệu thay đổi chậm hoặc bị nhiễu.

Khử nhiễu chuyển mạch: Loại bỏ hiện tượng rung vật lý của các công tắc hoặc nút cơ học, đảm bảo một lần nhấn duy nhất chỉ tạo ra một xung sạch.

Định hình dạng sóng: Chuyển đổi dạng sóng tương tự như sóng sin hoặc sóng tam giác thành tín hiệu số vuông.

Lọc nhiễu: Khôi phục mức logic số sạch từ các tín hiệu có nhiễu môi trường, thường từ các đường truyền dài.

2. Tạo xung và tạo dạng sóng

Tính chất trễ của nó cho phép nó dễ dàng xây dựng các bộ dao động và bộ tạo xung đơn giản.

Bộ đa hài Astable: Chỉ cần một điện trở và một tụ điện để tạo thành một bộ tạo sóng vuông đơn giản và đáng tin cậy để tạo tín hiệu đồng hồ

hoặc xung thời gian. Đây là một nguồn đồng hồ rất phổ biến, chi phí thấp trong các hệ thống như bộ vi điều khiển.

Bộ phát hiện xung: Có thể được thiết kế để phát hiện các cạnh (tăng hoặc giảm) của tín hiệu đầu vào và tạo ra một xung đầu ra tương ứng.

3. Dịch mức và giao diện

Mặc dù dải điện áp hoạt động của nó là 2V đến 6V, nó vẫn có thể đóng vai trò là giao diện trong các hệ thống điện áp hỗn hợp.

Giao diện tương thích TTL: 74HC14D có thể kết nối trực tiếp với các hệ thống logic TTL 5V và cung cấp đầu ra mức CMOS, hoạt động như một bộ đệm giữa hai họ logic.

4. Đường trễ

Sử dụng thời gian trễ lan truyền cố định của nó, nó có thể được sử dụng để xây dựng các mạch trễ đơn giản. Kết nối nhiều bộ đảo ngược nối tiếp có thể đạt được độ trễ cố định, dài hơn.

andnbsp;

Mô tả

74HC14D là một bộ ĐẢO SCHMITT CMOS tốc độ cao được chế tạo bằng công nghệ C2MOS cổng silicon. Nó đạt được hoạt động tốc độ cao tương tự như LSTTL tương đương trong khi vẫn duy trì mức tiêu thụ điện năng thấp của CMOS. Cấu hình chân và chức năng giống như 74HC04D nhưng các đầu vào có độ trễ 25% VCC và với chức năng schmitt trigger của nó, 74HC14D có thể được sử dụng làm bộ thu đường truyền sẽ nhận các tín hiệu đầu vào chậm.

Tất cả các đầu vào đều được trang bị các mạch bảo vệ chống phóng tĩnh điện hoặc điện áp quá độ.

andnbsp;

THÔNG TIN
