AD9518-3ABCPZ Bộ tạo xung nhịp độ trễ thấp với PLL và VCO 8 Đầu ra có thể cấu hình (LVPECL/LVDS/CMOS) Tổng hợp tần số số nguyên-N để đồng hồ ADC/DAC và FPGA tốc độ cao

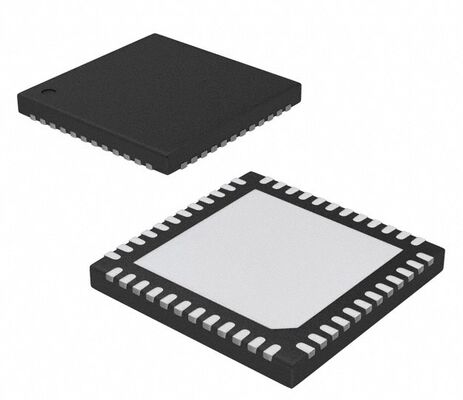

Hình ảnh lớn : AD9518-3ABCPZ Bộ tạo xung nhịp độ trễ thấp với PLL và VCO 8 Đầu ra có thể cấu hình (LVPECL/LVDS/CMOS) Tổng hợp tần số số nguyên-N để đồng hồ ADC/DAC và FPGA tốc độ cao

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	ADI
Chứng nhận:	CE, GCF, ROHS
Số mô hình:	AD9518-3ABCPZ

Thanh toán:

Số lượng đặt hàng tối thiểu:	1
Giá bán:	negotiable
chi tiết đóng gói:	Đóng gói trong khay ban đầu trước, sau đó là thùng, túi bong bóng cuối cùng để đóng gói bên ngoài
Thời gian giao hàng:	3-5 ngày làm việc sau khi nhận được khoản thanh toán
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây,
Khả năng cung cấp:	1000pcs mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

Chức năng:	Bước lên, bước xuống	Cấu hình đầu ra:	Tích cực hoặc tiêu cực
Cấu trúc liên kết:	Buck, Boost	Loại đầu ra:	có thể điều chỉnh
Số lượng đầu ra:	1
Làm nổi bật:	AD9518-3ABCPZ máy phát đồng hồ low jitter , Máy phát đồng hồ PLL VCO cho FPGA , LVPECL LVDS CMOS đồng hồ tổng hợp

AD9518-3ABCPZ Low Jitter Clock Generator với PLL và VCO 8 Configurable Outputs (LVPECL / LVDS / CMOS) tổng hợp tần số nguyên số-N cho ADC / DAC và FPGA tốc độ cao

Đặc điểm

Tiếng ồn pha thấp, vòng lặp khóa pha (PLL)

Định âm Vco trên chip từ 1,75 GHz đến 2,25 GHz

Vco/VcXo bên ngoài đến 2,4 GHz tùy chọn

1 đầu vào tham chiếu khác biệt hoặc 2 đầu vào tham chiếu đơn

Khả năng giám sát tham chiếu

Hướng dẫn tự động và hướng dẫn thủ công

Chế độ chuyển đổi/ngưng hoạt động

Chấp nhận các tham chiếu LVPECL, LVDS hoặc CMos đến 250 MHz

Sự chậm trễ có thể lập trình trên con đường đến PFD

Khám phá khóa kỹ thuật số hoặc tương tự, có thể chọn

3 cặp đầu ra LVPECL 1,6 GHz

Mỗi cặp đầu ra chia sẻ một 1-to-32 chia với thô

trì hoãn giai đoạn

Additive output jitter: 225 fs rms

Khả năng kết hợp đường dẫn qua kênh < 10 ps

Tự động đồng bộ hóa tất cả các đầu ra khi bật điện

Đồng bộ hóa đầu ra bằng tay có sẵn

Có sẵn trong một LFCSP 48 chì

Ứng dụng

Phân phối đồng hồ tiếng ồn pha thấp

Thẻ đường mạng 10/40/100 Gb/giây, bao gồm SONET

Ethernet đồng bộ, OTU2/3/4

Chỉnh sửa lỗi về phía trước ((G.710)

ADCS tốc độ cao, DACS, DDSS, DDCS, DUCS, MxFES

Máy phát sóng không dây hiệu suất cao

ATE và thiết bị đo hiệu suất cao

Mô tả

AD9518-31 cung cấp chức năng phân phối đồng hồ nhiều đầu ra với hiệu suất jitter dưới picosecond, cùng với PLL và VCO trên chip.,có thể sử dụng một VCO / VCXO bên ngoài lên đến 2,4 GHz. AD9518-3 nhấn mạnh tiếng ồn thấp và tiếng ồn pha để tối đa hóa hiệu suất chuyển đổi dữ liệu,và nó có thể mang lại lợi ích cho các ứng dụng khác với các yêu cầu về tiếng ồn pha và jitter đòi hỏi. AD9518-3 có sáu đầu ra LVPECL (trong ba cặp). Các đầu ra LVPECL hoạt động đến 1,6 GHz. Đối với các ứng dụng đòi hỏi đầu ra bổ sung, đầu vào tham chiếu tinh thể, chậm không,hoặc EEPROM để cấu hình tự động khi khởi độngNgoài ra, AD9516 và AD9517 tương tự như AD9518 nhưng có sự kết hợp đầu ra khác nhau.Mỗi cặp đầu ra có các bộ chia cho phép cả tỷ lệ chia và độ trễ thô (hoặc giai đoạn) được thiết lậpPhạm vi phân chia cho đầu ra LVPECL là 1 đến 32. AD9518-3 có sẵn trong một LFCSP 48 dẫn và có thể được vận hành từ một nguồn cung cấp 3.3 V duy nhất.đòi hỏi một phạm vi điện áp mở rộng, có thể được chứa bằng cách kết nối nguồn cung cấp bơm sạc (VCP) với 5 V. Một nguồn cung cấp điện LVPECL riêng biệt có thể từ 2,5 V đến 3,3 V (tên danh).AD9518-3 được chỉ định để hoạt động trong phạm vi công nghiệp từ -40 °C đến +85 °C.

Thông tin

Nhóm	Các mạch tích hợp (IC) Đồng hồ / bộ đếm thời gian Máy phát điện đồng hồ, PLL, máy tổng hợp tần số
nhà sản xuất	Analog Devices Inc.
loạt	-
Bao bì	Thẻ
Tình trạng phần	Được bán.
DigiKey có thể lập trình	Không xác minh
Loại	Máy phát đồng hồ, phân phối
PLL	là
Nhập	CMOS,LVDS,LVPECL
đầu ra	LVPECL
Số mạch	1
Tỷ lệ đầu vào: đầu ra	1:6
Phân biệt - Input: Output	Có/Có
Tần số - tối đa	2.25GHz
Crossover / nhân	Có/Không
Điện áp - nguồn cung cấp điện	3.135V ~ 3.465V
Nhiệt độ hoạt động	-40 °C ~ 85 °C
Loại lắp đặt	Loại gắn bề mặt
Bao bì/bộ chứa	48-VFQFN Pad, CSP
Các gói thiết bị của nhà cung cấp	48-LFCSP-VQ ((7x7)
Số sản phẩm cơ bản	AD9518

Hình vẽ

AD9518-3ABCPZ Bộ tạo xung nhịp độ trễ thấp với PLL và VCO 8 Đầu ra có thể cấu hình (LVPECL/LVDS/CMOS) Tổng hợp tần số số nguyên-N để đồng hồ ADC/DAC và FPGA tốc độ cao 0
