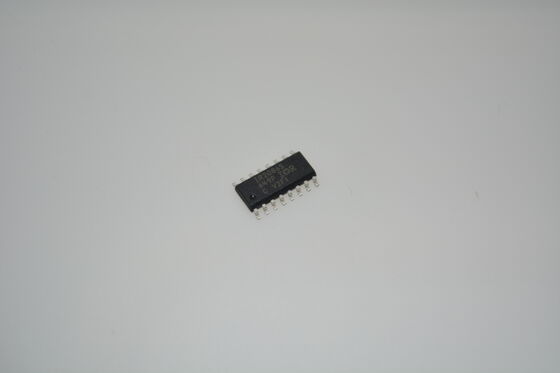

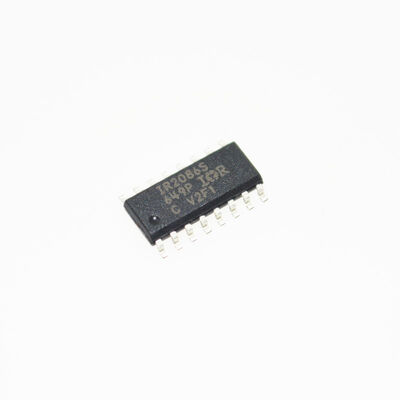

IR2086STRPBF 600V Half-Bridge Driver IC High-Side Bootstrap 200mA / 350mA Sourcing / Sinking 50ns Kiểm soát thời gian chết VCC UVLO Bảo vệ cho động cơ và máy biến áp UPS
Đặc điểm
• Giải pháp điều khiển bên chính đơn giản để cho phép chuyển đổi DC-Bus toàn cầu cho các hệ thống phân tán 48V với số lượng thành phần và không gian bảng giảm.
• Tần số và thời gian chết được thiết lập bởi hai thành phần bên ngoài
• Tối đa 500KHz đầu ra mỗi kênh với chu kỳ làm việc 50%
• Thời gian chết điều chỉnh 50nsec ~ 200nsec
• Kênh nổi được thiết kế cho hoạt động khởi động lên đến + 100Vdc
• Độ rộng xung bên trên và bên dưới phù hợp với +/- 25nsec
• Bảo vệ quá tải với thời gian ngậm có thể điều chỉnh.
• Khóa điện áp thấp và khởi động mềm bên trong • Phần còn có sẵn không chì
Ứng dụng
Máy biến đổi động cơ:Để điều khiển các chân pha trong động cơ truyền động AC (VFD) và động cơ servo.
Các nguồn điện chuyển đổi chế độ (SMPS):Trong topology nửa cầu và cầu đầy đủ.
Máy biến đổi nguồn điện không ngắt (UPS).
Máy biến đổi DC-ACcho việc chuyển đổi năng lượng mặt trời và năng lượng chung.
Đèn đệm điện tử và sưởi ấm cảm ứng.
Mô tả
IR2086S ((PbF) là một bộ điều khiển và driver IC tự dao động toàn cầu với chu kỳ làm việc 50% lý tưởng cho các bộ chuyển đổi DC Bus 36V-75V toàn cầu.Thời gian chết có thể được kiểm soát thông qua lựa chọn đúng của CT và có thể dao động từ 50 đến 200nsec. Bắt đầu mềm nội bộ làm tăng chiều rộng xung trên nguồn và duy trì chiều rộng xung bằng nhau cho đầu ra cao và thấp trong suốt chu kỳ khởi động.Khóa điện áp thấp ngăn chặn hoạt động nếu Vcc dưới 7.5 Vdc. Tắt quá mức hiện tại xảy ra khi điện áp trên chân Cs vượt quá 200mV. Khởi động lại sau khi quá mức hiện tại có thể bị trì hoãn bằng cách điều chỉnh tụ bên ngoài.Thời gian trì hoãn dao động từ 10μs đến 1s
Thông tin
|
Nhóm
|
Các mạch tích hợp (IC)
Quản lý năng lượng (PMIC)
Động cơ toàn cầu và nửa cầu (H-bridge)
|
|
|
nhà sản xuất
|
Công nghệ Infineon
|
|
|
loạt
|
-
|
|
|
Bao bì
|
Dây băng và cuộn (TR)
|
|
|
Tình trạng phần
|
Bị ngừng sản xuất
|
|
|
Điện áp - nguồn cung cấp điện
|
9.5V ~ 15V
|
|
|
Nhiệt độ hoạt động
|
-40 °C ~ 125 °C ((TJ)
|
|
|
Loại lắp đặt
|
Loại gắn bề mặt
|
|
|
Bao bì/bộ chứa
|

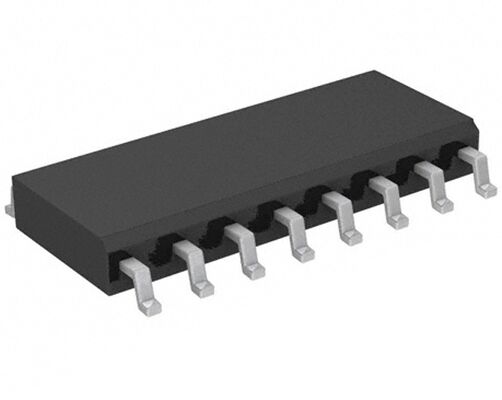

16-SOIC (0,154", 3,90mm rộng)
|
|
|
Các gói thiết bị của nhà cung cấp
|
16-SOIC
|
|
|
Số sản phẩm cơ bản
|
IR2086
|
